ABBCommutateurs manuelsOT315E22YP 1SCA123586R1001 ABB OT315E22YP BY-PASS SWITCH

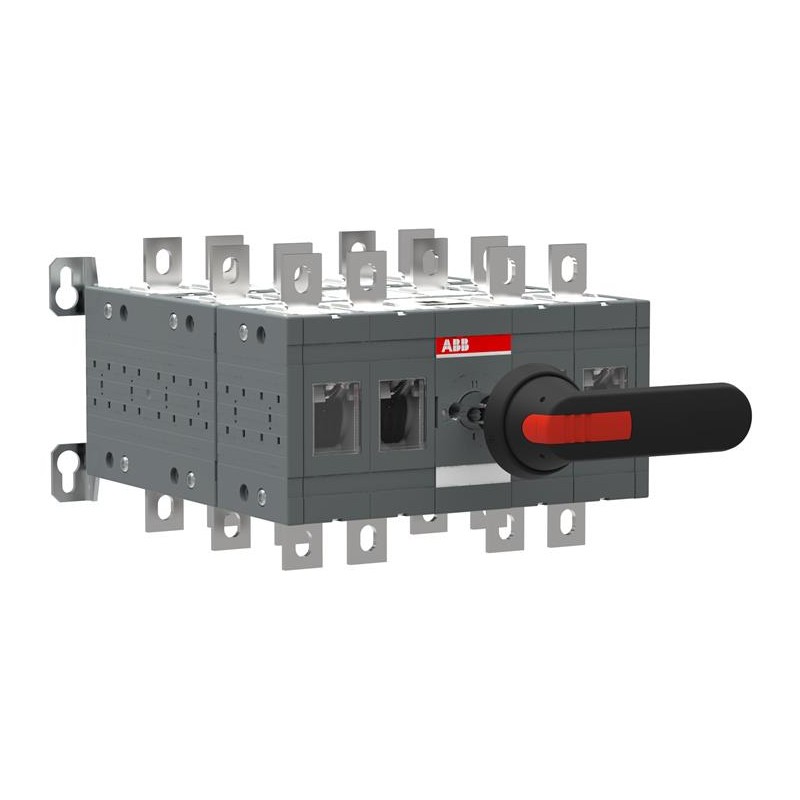

ABB OT315E22YP 1SCA123586R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

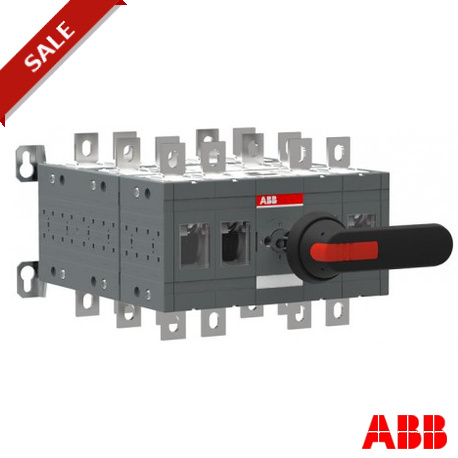

OT315E22YP 1SCA123586R1001 ABB OT315E22YP BY-PASS SWITCH

Référence: OT315E22YP

Code: 1SCA123586R1001

Fabricant: ABB

Description:

OT315E22YP BY-PASS SWITCH
Interrupteur de dérivation manuel OT315E22YP

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

OT315E22YP BY-PASS de l'INTERRUPTEUR, Poignée et de l'arbre inclus, Ouvert de transition

La commande

  • Quantité D'Ordre Minimum:
    1 pièce
  • Tarif Des Douanes, Numéro:
    Quatre vingt cinq million trois cent soixante cinq mille quatre vingt

Téléchargements Populaires

  • Fiche De Données Techniques De L'Information:
    1SCC303003C0201

Dimensions

  • Le Produit Net De La Largeur:
    Deux cent quatre vingt quatremm
  • Le Produit Net De La Hauteur:
    Cents quatre vingt cinqmm
  • Le Produit Net De La Profondeur:
    Trois cent sixmm
  • Produit Poids Net:
    Deux cent quatre vingt quatrelb
    13,5 kg

Technique

  • Courant assigné nominal AC-21A (jee):
    (380 ... 415 V) 315 UN
    (500 V) 315 UN
    (690 V) 315 UN
  • Courant assigné nominal AC-22A (jee):
    (380 ... 415 V) 315 UN
    (500 V) 315 UN
    (690 V) 315 UN
  • Courant assigné nominal AC-23A (jee):
    (500 V) 315 UN
    (380 ... 415 V) 315 UN
    (690 V) 315 UN
  • De fonctionnement assignée d'Alimentation AC-23A (Pe):
    (380 ... 415 V) 160 kW
    (500 V) 220 kW
    (690 V) 315 kW
  • Classique Gratuit-Thermique de l'air Actuelle (jeth):
    q = 40 °C 315 Un
  • Courant Thermique Conventionnel (J'l'):
    Entièrement Clos De 315 Un
  • Nominale De Tenue Aux Impulsions De Tension (Uimp):
    12 kV
  • Tension Nominale D'Isolement (Uj'):
    1000 V
  • Tension Nominale D'Utilisation:
    1000 V
  • Courant de Courte durée assigné (Icw):
    1 s 15 kiloampere rms
  • La Perte De Puissance:
    6.5 W
  • Degré De Pollution:
    Trois
  • Type De Poignée:
    La poignée et la tige inclus
  • Les Commutateurs Mécanisme De Fonctionnement:
    Mécanisme Entre les Pôles
    22 (Entre les Poteaux)
  • Distance Entre Phases:
    Standard
  • La Position de la Ligne de Terminaux:
    De Haut En Bas, De Bas En Haut
  • Nombre de Pôles:
    Quatre

Les certificats et les Déclarations (Numéro de Document de l')

  • Déclaration de Conformité CE:
    1SCC301195D0202
  • Les Instructions et les Manuels:
    1SCC301080M0003

Conteneur D'Informations

  • Paquet Niveau 1 Unités:
    1 pièce
  • Paquet Niveau 1 Largeur:
    205 mm
  • Paquet Niveau 1 Durée:
    360 mm
  • Paquet De Niveau 1 De La Hauteur:
    330 mm
  • Paquet Niveau 1 Poids Brut:
    13,5 kg
  • Paquet Niveau 1 EAN:
    6417019543703

Les Classifications

  • Objet Code De Classification:
    Q
  • ETIM 5:
    EC000216 - Interrupteur-sectionneur
  • ETIM 6:
    EC000216 - Interrupteur-sectionneur
