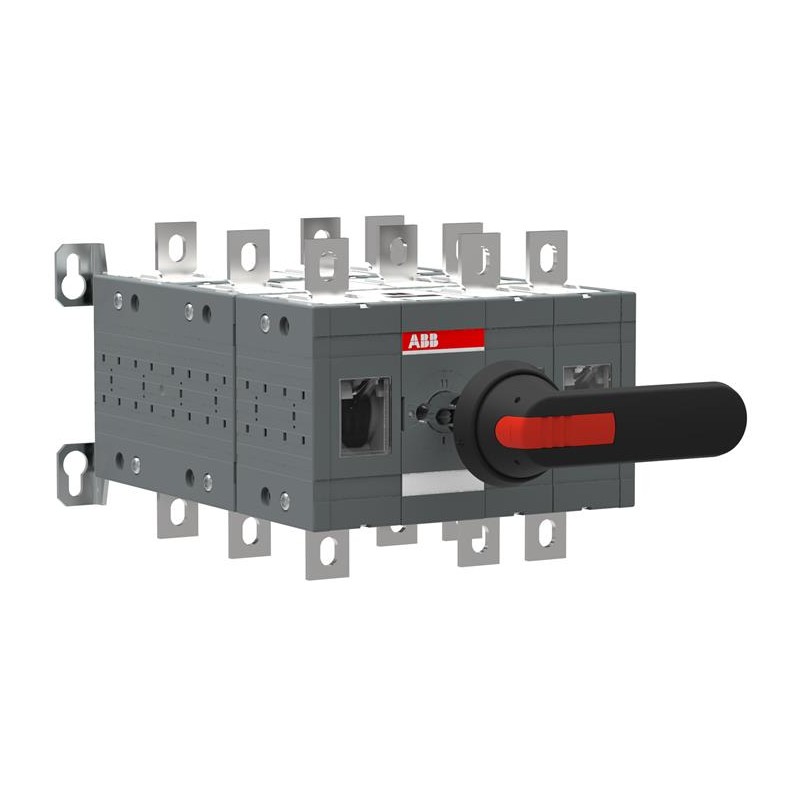

OT315E12YP 1SCA123585R1001 ABB OT315E12YP BY-PASS SWITCH
OT315E12YP
1SCA123585R1001
ABB
OT315E12YP BY-PASS SWITCH
Interrupteur de dérivation manuel OT315E12YP
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲Y compris un plastique noir IP65 I-0-II type de pistolet à poignée et d'une poignée d'extension pour l'activation de la lisse d'une opération manuelle, de l'arbre et des boulons pour la connexion du câble. La poignée d'extension est un composant logiciel enfichable monté sur la poignée standard pour le fonctionnement manuel. La poignée d'extension doit être retiré lors de cadenassage de la poignée standard. Poignée padlockable dans la position 0, le verrouillage de la porte dans le I - et II-les positions et quand cadenassé.
La commande
- Quantité D'Ordre Minimum:
- 1 pièce
- Tarif Des Douanes, Numéro:
- Quatre vingt cinq million trois cent soixante cinq mille quatre vingt
Téléchargements Populaires
- Fiche De Données Techniques De L'Information:
- 1SCC301020C0201
Dimensions
- Le Produit Net De La Largeur:
- Deux cent quarantemm
- Le Produit Net De La Hauteur:
- Cents quatre vingt cinqmm
- Le Produit Net De La Profondeur:
- Trois cent sixmm
- Produit Poids Net:
- 10.1kg
Technique
- Courant assigné nominal AC-21A (jee):
- (380 ... 415 V) 315 UN
(500 V) 315 UN
(690 V) 315 UN
- Courant assigné nominal AC-22A (jee):
- (380 ... 415 V) 315 UN
(500 V) 315 UN
(690 V) 315 UN
- Courant assigné nominal AC-23A (jee):
- (380 ... 415 V) 315 UN
(500 V) 315 UN
(690 V) 315 UN
- De fonctionnement assignée d'Alimentation AC-23A (Pe):
- (380 ... 415 V) 160 kW
(500 V) 220 kW
(690 V) 315 kW
- Classique Gratuit-Thermique de l'air Actuelle (jeth):
- q = 40 °C 315 Un
- Courant Thermique Conventionnel (J'l'):
- Entièrement Clos De 315 Un
- Nominale De Tenue Aux Impulsions De Tension (Uimp):
- 12 kV
- Tension Nominale D'Isolement (Uj'):
- 1000 V
- Tension Nominale D'Utilisation:
- 1000 V
- Courant de Courte durée assigné (Icw):
- 1 s 15 kiloampere rms
- La Perte De Puissance:
- 6.5 W
- Degré De Pollution:
- Trois
- Type De Poignée:
- La poignée et la tige inclus
- Les Commutateurs Mécanisme De Fonctionnement:
- Mécanisme Entre les Pôles
12 (Entre les Poteaux)
- Distance Entre Phases:
- Standard
- La Position de la Ligne de Terminaux:
- De Haut En Bas, De Bas En Haut
- Mode De Fonctionnement:
- Avant exploité
- Type De Montage:
- Montage de la Base
- Nombre de Pôles:
- Trois
Les certificats et les Déclarations (Numéro de Document de l')
- Déclaration de Conformité CE:
- 1SCC301195D0202
- Les Instructions et les Manuels:
- 1SCC301080M0003
Conteneur D'Informations
- Paquet Niveau 1 Unités:
- 1 pièce
- Paquet Niveau 1 Largeur:
- 205 mm
- Paquet Niveau 1 Durée:
- 360 mm
- Paquet De Niveau 1 De La Hauteur:
- 330 mm
- Paquet Niveau 1 Poids Brut:
- 10.1 kg
- Paquet Niveau 1 EAN:
- 6417019543697
Les Classifications
- Objet Code De Classification:
- Q
- ETIM 5:
- EC000216 - Interrupteur-sectionneur
- ETIM 6:
- EC000216 - Interrupteur-sectionneur
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
