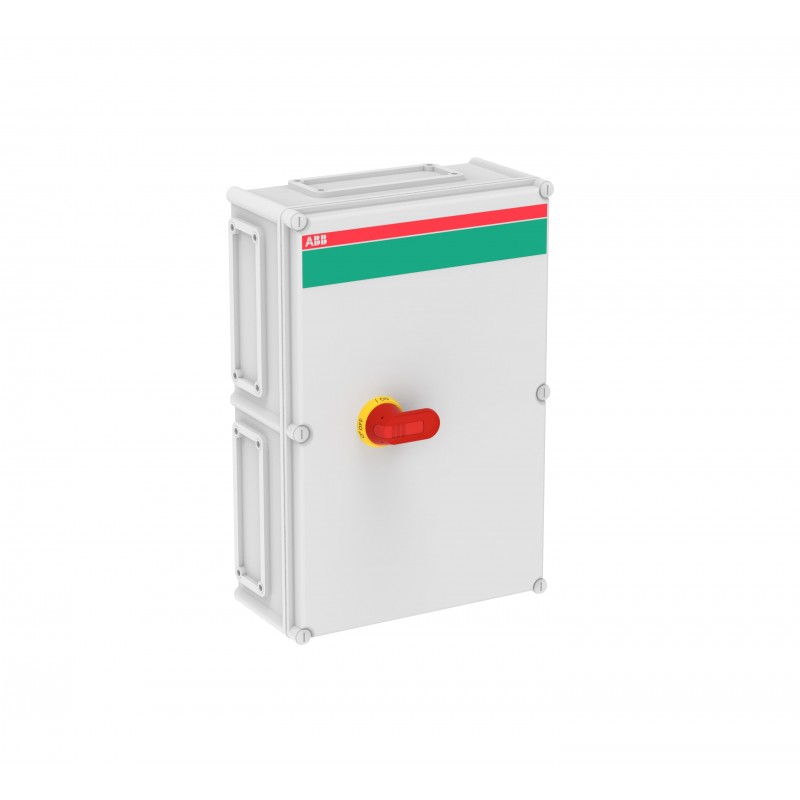

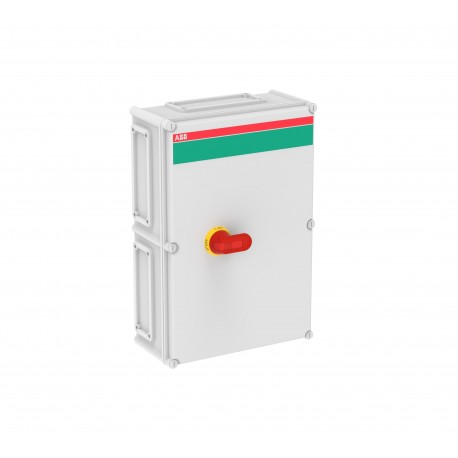

1SCA022834R0020 ABB Int. Sectionneur dans la boîte de OT250KFCC3BA
1SCA022834R0020
ABB
Int. Sectionneur dans la boîte de OT250KFCC3BA
Boîtier int. déconnecteur OT250KFCC3BA
OT250KFCC3BA Encl. Switch Disconnector
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | af83807d-234d-4ac3-aade-cb6df8799237 Finland |
| SCIP simplifié | 2d416aee-79a9-488a-af9b-70c93855aae0 Germany |
| a377ad3c-a5f1-458f-8774-ca11ac0d7227 Denmark | |
| 9feeadcd-1a08-48fa-862a-ce46b25de27a Germany | |
| 70858623-8747-4d10-843d-ba643ea6d81c Poland | |
| 7c634259-567f-4b45-8f69-1a53ad928309 Sweden | |
| d3a80a83-2700-42d1-8272-34ef6c08f5f4 Bulgaria | |
| a36f1e90-c365-4082-bc47-aeb11b805869 France | |
| 5d093229-ccf5-47e3-b480-5e439ae3acb9 Germany | |
| a9277e77-c7ad-470b-8577-4b96eaf1bbe4 France | |
| 02435de3-2291-4cd0-931d-d8a867843559 Germany | |
| 94e1ccca-9fd0-43aa-9f77-324e5d2e0f44 Sweden | |
| 70c41f1d-2822-46db-9854-94cefe92c797 Norway | |
| 92938f75-46d4-4a23-8765-440d1c5b75b0 Belgium | |
| cc2320aa-6bea-4ad7-b8bc-485b8d8e3144 Italy | |
| fd5e6fa1-6406-4996-8f69-f9af7a0ccf64 Portugal | |
| 6ebf868e-8b8c-4ddc-a08b-0a0873b2cf0e Greece | |
| e61c4541-090b-4757-b5b7-e93d86a18f60 Spain | |
| 4b9b9377-74f6-4e95-849b-2480f901048b Hungary | |
| ca2be52c-4c1e-40eb-9984-12489f86db07 Poland | |
| 345a36e5-b443-4a93-9c83-9fee9fb308c3 Estonia | |
| b780ec35-64df-46c8-8323-b66426dfd9c2 Belgium | |
| 495a283e-a8ff-4614-b9a3-c7a1802315f0 Netherlands | |
| d34bc011-d25d-4f70-a22b-c3bebf099470 Hungary | |
| 35f1cb79-5872-4803-acb5-444bc67ddbe2 Poland | |
| 789ce21c-6339-4fe6-8c9d-1dd50c62e751 Croatia | |
| 3878f97f-ccd6-4989-a450-32253ca23f21 Czech Republic | |
| a0aee558-427a-47ba-8b6a-31033df1b86f Germany | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340015M0004 |
| Dessins mécaniques | OTPK563818PII.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 380 mm |
| Hauteur nette du produit | 560 mm |
| Profondeur/longueur nette du produit | 180 mm |
| Poids net du produit | 7.766 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 9.7 kg |
| Code EAN du niveau d’emballage 1 | 6417019289373 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | II-flange / II-flange |
| Couleur | RAL7035 |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 250 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Plastic |
| Couleur de la poignée | Rouge / Jaune |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK08 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Type neutre | Detachable Neutral |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 250 A |
| (690 V) 250 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 250 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 250 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 132 kW |
| Puissance de commutation à 400 V (EF009166) | 132 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Rouge |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
