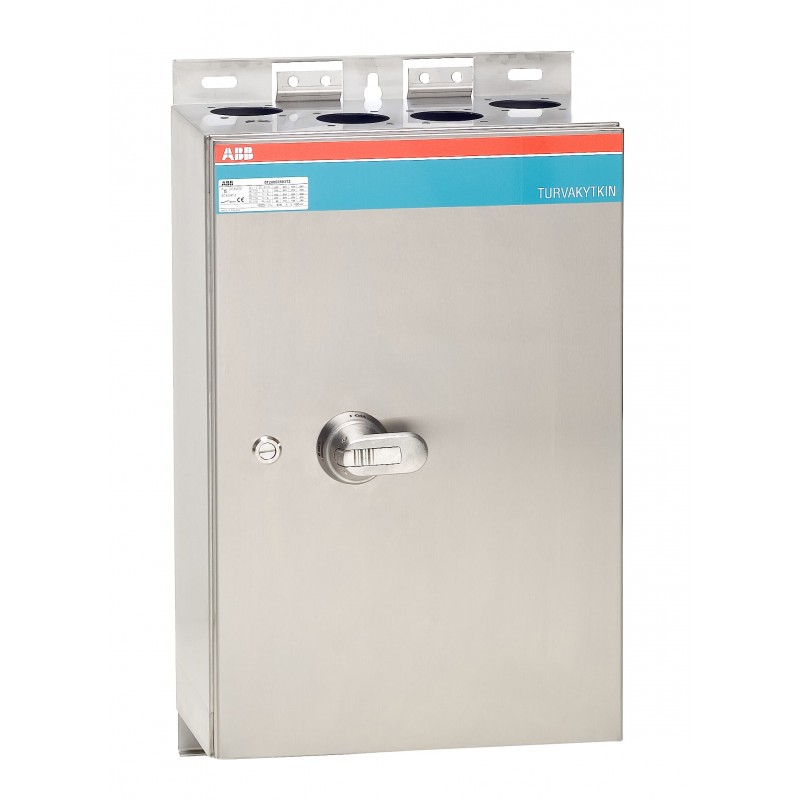

1SCA102364R1001 ABB OT250ERRR3TZ interrupteur de Sécurité
1SCA102364R1001
ABB
OT250ERRR3TZ interrupteur de Sécurité
Boîte int. déconnecteur OT250ERRR3TZ
OT250ERRR3TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 5068483a-7b48-435b-9272-52aec57e2bcf Finland |
| SCIP simplifié | 76ed4de8-2b2d-4651-9ea5-040dd8ee0b28 Germany |
| 2e0365f8-c2ea-4aac-9e40-4621647698b0 Norway | |
| a8c19abf-f107-4bb4-b871-07dacf06a9a0 Denmark | |
| e8e1264a-a4e5-4e69-b51c-96f9be1ba3ae Germany | |
| fc90649a-9aaf-4a1f-b10e-15faa760fee3 France | |
| 4778e6d6-189c-4e60-a672-dadc1ecada40 France | |
| 46a93838-32bc-4086-b823-d79465683f34 Poland | |
| 3312d390-df58-4ac2-91d6-9987f302cbea Netherlands | |
| fc08064a-24bc-40aa-9eb3-cff2977a96c9 Hungary | |
| 02ffb9d7-e3f6-4db0-8667-bd1fa1cda505 Sweden | |
| ce7a9db5-ab92-4b17-9f96-fe01c35cadf3 Bulgaria | |
| 67087d34-25d0-4eb9-9bd6-297aaa44de07 Poland | |
| 85c93d29-1971-4483-86cd-5df8a2c24b7a Portugal | |
| 31380955-244e-45d3-9807-5f278e826164 Estonia | |
| 7d34cf2c-a3fe-490f-9d84-01a4a4cbd896 Sweden | |
| 6c0338dc-05fe-4780-b7f2-dc05fcfb9054 Greece | |
| 79194cea-9b13-4e89-aaeb-4440ea608484 Germany | |
| 77c259f2-cccc-40fb-b13c-ecef8c5f33e4 Belgium | |
| 4834aeff-5300-4941-bba3-c68703be1e88 Italy | |
| dbee7f3a-0303-4bfb-9ce0-8991a6ad88a9 Hungary | |
| 45cbca02-d612-4406-a3b8-af73a3338559 Poland | |
| 9183b689-305e-43c2-a6b2-b20e236a5e61 Germany | |
| c1a444f0-0058-49f7-849d-20aae1b979db Germany | |
| 09eca7cf-6117-4c51-ae07-304b74d5c5d8 Czech Republic | |
| 90af418a-c636-4827-a58e-33986b577989 Belgium | |
| af61fdaf-4287-4bd5-ae2f-0877e7dadc16 Croatia | |
| 91396812-1067-4de0-83d8-b999532b3b82 Spain | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340008M0004 |
| Dessins mécaniques | OTRK604023P4R25.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 600 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 24.01 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 25.7 kg |
| Code EAN du niveau d’emballage 1 | 6417019371405 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm |
| Couleur | Stainless |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 4pc,10 ... 70+4pc M8 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 250 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Stainless steel |
| Couleur de la poignée | Acier inoxydable |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642108 |
| Numéro E (Suède) | 3135028 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 250 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 250 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 132 kW |
| Puissance de commutation à 400 V (EF009166) | 132 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Gris |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
