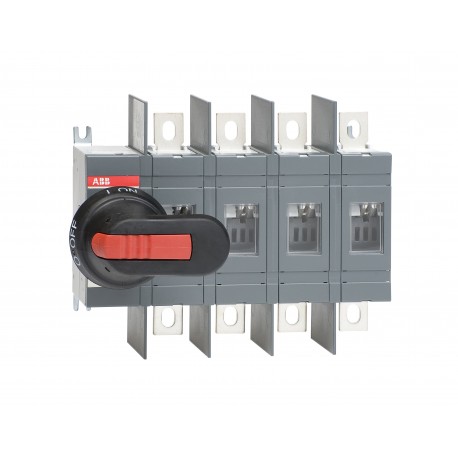

ABB 1SCA022710R0610 1SCA022710R0610 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022710R0610 ABB Interrupteur-sectionneur OT200U04P

Référence: 1SCA022710R0610

Fabricant: ABB

Description:

Interrupteur-sectionneur OT200U04P
OT200U04P sectionneur
OT200U04P SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 162,16 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301117M0201
Informations environnementales1SCC301265D0201
Déclaration environnementale de produit - DEP1SCC301282D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPd149f552-7e4c-4a8a-b7d4-aede68031df3 Finland
SCIP simplifié34fae3f5-4909-48ae-8ded-93ffcc1042c7 Germany
862663cd-2985-4469-ad2f-ed53db0ccbeb Germany
834f1799-ff5f-40e9-b10c-2c0d91c4c34e Sweden
1474f2e6-5dd7-48e6-990e-22b61338ee85 France
ed15c0cf-642d-484a-8757-d205c9640f57 Sweden
6442ad62-74a8-4e0a-b36e-dbde890e5812 Poland
a4d56dbb-1f36-4283-b493-38e4c8038c9d Germany
01dd16d5-7ef9-4bf0-84ee-2acfc7f4aab4 Portugal
118e8282-4d4a-4214-88ba-759811336f92 Estonia
f36b882f-1ccf-46ec-a583-f036b488537c Bulgaria
d9207b8b-3f3c-4828-a4c9-2fbf9e646512 Greece
b66ebac5-f11e-4114-9574-b603ee77034d Norway
25bdbfb3-b89f-4825-b87d-f10b6eb85ebe Belgium
60c9924d-cf63-49a2-9e1b-d4e0ce7aa5db Poland
03e05347-2228-4c81-a013-e236b7ef6019 Spain
726f6c35-4c1d-4a0e-92b4-78241eea2d04 Belgium
8895352f-9b53-43c5-8dd1-fdf0a51e8c02 France
ac5267a4-8f3c-4701-a505-58bbaffdb6eb Hungary
ab615ba1-a839-4394-a464-1f94d4efce4c Czech Republic
06eff502-d653-4296-98de-a0b70ddc45e2 Croatia
dbedb1a3-b178-4713-8d24-846655503219 Denmark
d84efa4a-002c-4266-a5b8-a3889c7c7708 Poland
ec038ffd-00ed-4a0f-800d-b50a4c66c3c2 Italy
e2a7e3d6-41e9-4a1a-aa16-613a48975f25 Netherlands
90dd216e-df80-4e6e-860c-c20616f287ed Hungary
a36e9a36-4d0f-4ce7-aa94-82921b7ee5c7 Germany
7a478751-8ed6-4faf-ae5f-05fdf31abcd5 Germany
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301031M0220
Dessins mécaniques1SCC301388F0001
1SCC301205F0001
OT200U04.igs
Déclaration environnementale de produit - DEP1SCC301282D0201
Environnemental
Degré de protectionFront IP00
Informations environnementales1SCC301265D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit212.5 mm
Hauteur nette du produit170 mm
Profondeur/longueur nette du produit82.5 mm
Poids net du produit2.1 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1190 mm
7.5 in
Profondeur/Longueur du niveau d’emballage 1290 mm
11.4 in
Hauteur du niveau d’emballage 1110 mm
4.3 in
Poids brut du colis niveau 12.2 kg
4.9 lb
Code EAN du niveau d’emballage 16417019225999
Technique
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 200 A
Courant thermique conventionnel (Ithe)Fully Enclosed 200 A
Degré de protectionFront IP00
Distance entre les phasesStandard
Quatrième pole positionRight Side
Type de quatrième pôleSwitched - Simultaneous Function
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique20000
Type de montageBase mounting
Nombre de pôles4P
Mode de fonctionnementFront
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 6.5 W
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(500 V) 200 A
(690 V) 200 A
(380 ... 415 V) 200 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Fonctions spécialesNo
NormesIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Mécanisme de fonctionnement des interrupteursMechanism at the End of the Switch
04 (Left Side)
Type de terminalBornes à œillets
Largeur du terminal20 mm
Couple de serrageacc. IEC 60947-1 22.6 N·m
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA600 V
Ampérage nominal200 A
Puissance nominale UL/CSA(acc. to UL 200 V) 60 Hp
(acc. to UL 208 V) 60 Hp
(acc. to UL 240 V) 75 Hp
(acc. to UL 480 V) 150 Hp
(acc. to UL 600 V) 200 Hp
Couple de serrageacc. IEC 60947-1 22.6 N·m
Certificats et déclarations
Certificat BV1SCC301103D0201
Déclaration de conformité - CE1SCC301131D2705
Certificat GL1SCC301139D0201
Certificat LR1SCC301144D0201
Certificat ULcULus certificate OT200-400
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)3660851

ETIM for 1SCA022710R0610 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique110 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique110 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueGris
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique212.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique170 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique82.5 mm

FICHE TECHNIQUE - PDF
