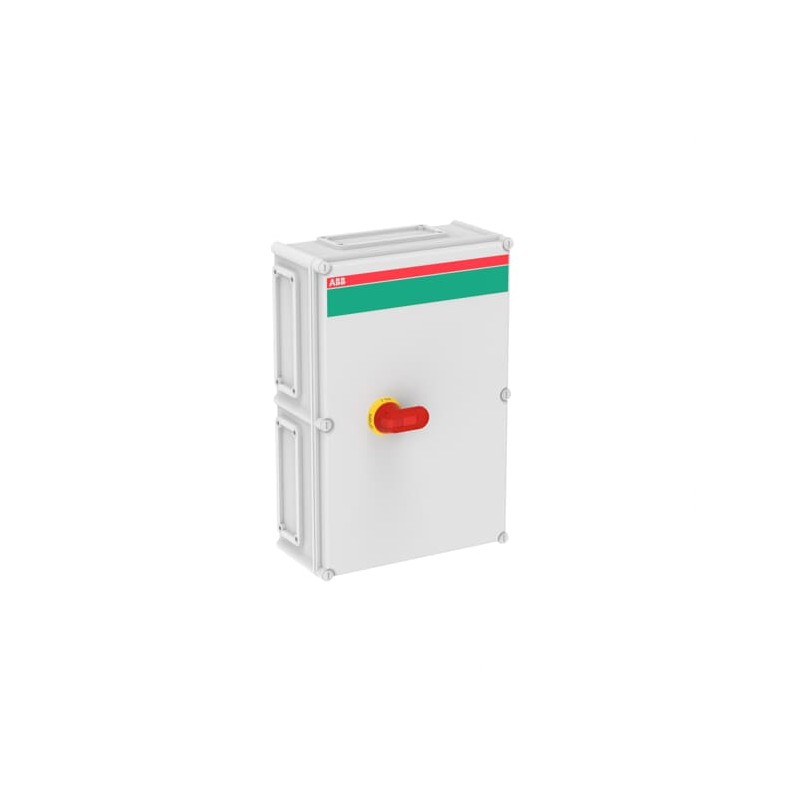

1SCA022834R0530 ABB Int. Sectionneur dans la boîte de OT200KFCC4BA
1SCA022834R0530
ABB
Int. Sectionneur dans la boîte de OT200KFCC4BA
Boîtier int. sectionneur OT200KFCC4BA
OT200KFCC4BA Encl. Switch Disconnector
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d8770ec5-80e2-4c0c-ab31-fa2e7fe7c35b Finland |
| SCIP simplifié | 7022c475-7983-4298-a217-3577da435623 Germany |
| f4ec7728-05ec-4833-bfd9-18b95298a90b Bulgaria | |
| c3e6bc76-6855-4a62-bfb0-a3564eaf5b9c Italy | |
| 7fd13aa7-a7c1-4551-b31e-fb62be7f566b Sweden | |
| 5f56dda6-c89e-409b-baa0-4dd948a5478d France | |
| c76d133a-8738-4bf5-a375-2a135894e29a Netherlands | |
| efc3fa54-4503-46b5-a3dc-e344601193fa Poland | |
| 25927316-62ad-442a-8942-4a405971419d Greece | |
| b733d7e6-cfab-444a-9e09-48e12b5851a4 Portugal | |
| 466e5aa5-fec8-482f-a99e-1f669b473413 Poland | |
| 6be64838-5567-40d3-b563-553b8f91cf87 Norway | |
| b4a3cddf-ee53-4d91-afc2-69ca0e9fb83e Belgium | |
| 0e61d83a-f8e7-4f5b-976c-773c52e5b801 Poland | |
| 47f17994-31b2-44cb-9c8c-bf509fbeacae Estonia | |
| e8495c40-2a08-4ab2-8894-70b4acf9bf47 Sweden | |
| fde1e6a9-507a-4b2c-b1e5-d36086950cfb Germany | |
| 114e1ea1-bb19-4eac-8084-ef5820997ed1 Germany | |
| 47835845-63b1-4222-a54d-30c8d6682226 France | |
| 357e6cff-7266-4fbd-b808-39c7cecb3a57 Germany | |
| 559ba8f6-d42b-447b-aec1-bbb8ead64bbe Denmark | |
| bb84e9fc-d2f9-4bae-ac3c-8b082563144f Germany | |
| 394a9edf-f870-4504-8d94-cd8c65bd37e2 Czech Republic | |
| 81fb5932-175e-4515-80ce-b895421937bf Croatia | |
| 6886b646-c67a-4937-a983-eb07d16488e7 Hungary | |
| b3483518-b400-4c11-8c09-d2a28f3104a0 Belgium | |
| 81a7db2a-effc-4ff9-b05f-2485b8654194 Hungary | |
| 4eb68c7c-a31d-4fc8-8f3a-6a50725deae0 Spain | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340015M0004 |
| Dessins mécaniques | OTPK563818PII.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 380 mm |
| Hauteur nette du produit | 560 mm |
| Profondeur/longueur nette du produit | 180 mm |
| Poids net du produit | 7.066 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 9 kg |
| Code EAN du niveau d’emballage 1 | 6417019289427 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | II-flange / II-flange |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Plastic |
| Couleur de la poignée | Rouge / Jaune |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK08 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Type neutre | Switchable Neutral |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de pôles | 4P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 4 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 200 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 200 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 110 kW |
| Puissance de commutation à 400 V (EF009166) | 110 kW |
| Nombre de pôles (EF001391) | 4 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Rouge |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
