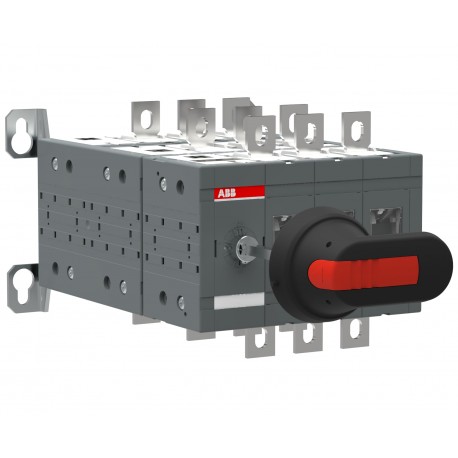

1SCA123552R1001 ABB OT200E03YP BY-PASS SWITCH
1SCA123552R1001
ABB
OT200E03YP BY-PASS SWITCH
Interrupteur de dérivation manuel OT200E03YP
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Valeur Circulaire | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Commande | |
| Quantité minimum | 1 pièce |
| Code douanier | 85365080 |
| Pays d'origine | Finland (FI) |
| Downloads Préférés | |
| Fiche produit, informations techniques | 1SCC303003C0201 |
| Instructions et manuels | 1SCC301080M0003 |
| Dimensions | |
| Produit Largeur Net | 194 mm |
| Produit Hauteur Net | 150 mm |
| Produit Longueur Net | 236 mm |
| Poids net | 5.6 kg |
| Technique | |
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Power AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Courant thermique conventionnel à l’air libre (Ith) | Θ = 40 °C 200 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 200 A |
| Tension assignée de tenue aux chocs (Uimp) | 12 kV |
| Tension assignée d’isolement (Ui) | 1000 V |
| Tension | 1000 V |
| Courant assigné de courte durée admissible (Icw) | for 1 s 8 kiloampere rms |
| Power Loss | 4 W |
| Degré de pollution | 3 |
| Handle Color | Black |
| Handle Type | Handle and shaft included |
| Switches Operating Mechanism | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Distance Between Phases | Standard |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Mode de fonctionnement | Front operated |
| Type de montage | Base mounting |
| Nombre de pôles | 3 |
| Indice de protection | Front IP20 |
| Transition Type | Open |
| Environnement | |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Certificats et Déclarations (Numéro de document) | |
| Déclaration de Conformité - CE | 1SCC301194D0202 |
| REACH Declaration | 1SCC011021D0201 |
| Emballage | |
| Emballage Niveau 1 Unités | 1 pièce |
| Emballage Niveau 1 Largeur | 175 mm |
| Emballage Niveau 1 Longueur | 360 mm |
| Emballage Niveau 1 Hauteur | 350 mm |
| Emballage Niveau 1 Poids | 5.6 kg |
| Emballage Niveau 1 EAN | 6417019543369 |
| Classifications | |
| Code de classification d'objet | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
