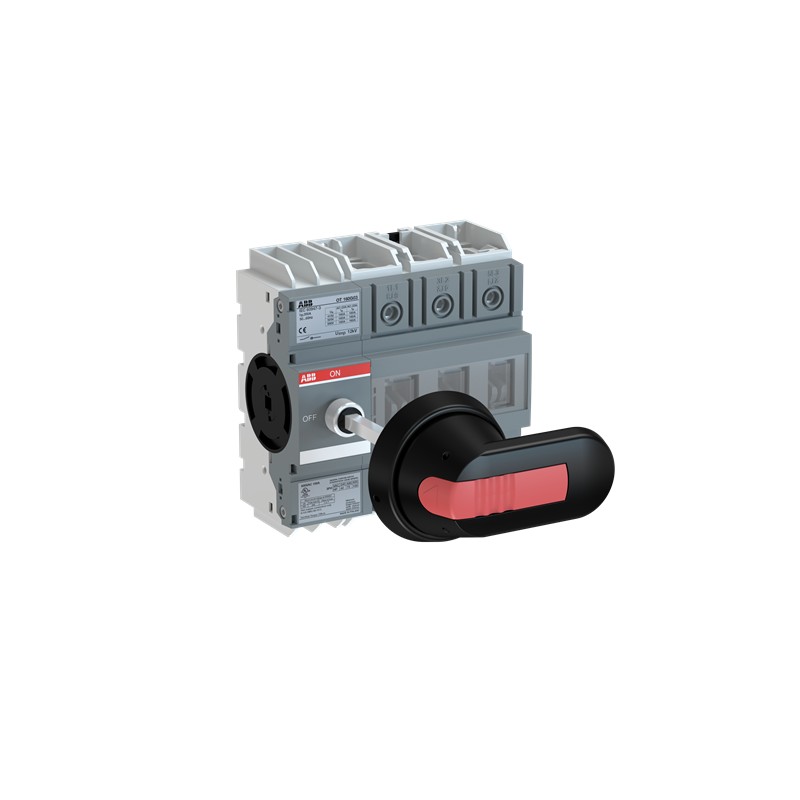

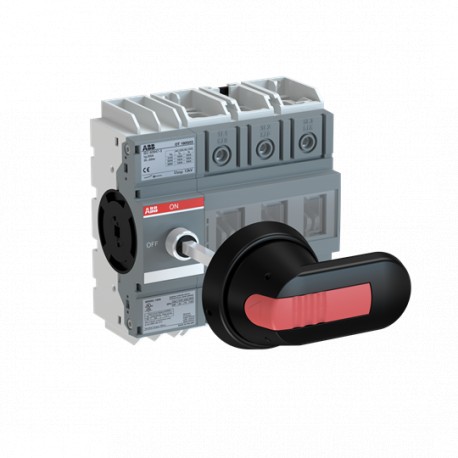

1SCA135139R1001 ABB Interrupteur-sectionneur OT160G03P
1SCA135139R1001
ABB
Interrupteur-sectionneur OT160G03P
OT160G03P sectionneur
OT160G03P SWITCH-DISCONNECTOR
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Instructions de démontage en fin de vie | 1SCC301116M0201 |
| Informations environnementales | 1SCC301267D0201 |
| Déclaration environnementale de produit - DEP | 1SCC301281D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 6f064110-8ade-4356-9916-63b327acc3b7 Finland |
| SCIP simplifié | 9695ceac-9a5e-47a3-9d10-913be99f61f2 Germany |
| 8765d64a-1254-4740-b28b-ffd01ce6515e Sweden | |
| 3681be30-0ecc-4559-922c-3b97a79d0da4 Poland | |
| b55c5251-02d9-435f-90e2-96ddfb56b519 Poland | |
| 092dd1c4-c806-46a2-bd5d-4041c5776f1e France | |
| e4ad0e9c-310a-4370-b58a-e9061e6a7bc7 Estonia | |
| 12544bfd-5174-4e17-a112-be5ff151b3e8 Bulgaria | |
| b2d74db4-ac58-4226-97f5-54e578e3be08 Greece | |
| d6258643-2026-405c-a2d4-f58707d1ac46 Croatia | |
| f6ed35dc-cfbc-4783-a265-c5cf8d8cd88b Portugal | |
| 0d3525da-aa66-47e6-9cd9-cc463adeb861 Sweden | |
| 32dc2de6-cd6e-400c-88f3-7907ffe5f316 Hungary | |
| 00a80986-0c31-4117-879b-c97b5019ae7b Czech Republic | |
| 5ba42181-654d-465d-ad59-eef68bc47e09 Netherlands | |
| 1bde6823-5682-419b-a3ff-cd201dea689d Germany | |
| 798c0614-8d5c-4122-82af-01d963ea7f64 Germany | |
| ce70bfa1-b9e0-4ae5-9535-37b4eaf61b49 Belgium | |
| 825bde5b-85ec-4c5d-8cf5-5abe0b98f0fa Norway | |
| 7d786ffd-c696-4ea2-9940-de8c6b33c784 Germany | |
| df72ae17-3e35-4c10-8169-240c0fae359d Poland | |
| e6f961a8-7c4e-4a38-91d9-7da31e97aeab Denmark | |
| 17fa4b90-0c59-4330-8af1-2fecb845eab4 Germany | |
| ad47b5c2-dead-418f-97d2-d1004114861f Italy | |
| 7a3eb990-9440-4f07-a1ff-711db106a55c Spain | |
| b8605eb2-93cc-4a46-8a90-f39401d925eb Belgium | |
| 6be34c1d-5dd5-49ea-8e37-e833145c84af France | |
| e328478e-18e3-4cda-b415-18eaef621254 Hungary | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301020C0201 |
| Instructions et manuels | 1SCC301089M0204 |
| Dessins mécaniques | OT160G3_model.igs |
| Déclaration environnementale de produit - DEP | 1SCC301281D0201 |
| Environnemental | |
| Degré de protection | Front IP20 |
| Informations environnementales | 1SCC301267D0201 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 123 mm |
| Hauteur nette du produit | 130 mm |
| Profondeur/longueur nette du produit | 73 mm |
| Poids net du produit | 0.9 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 160 mm |
| 6.3 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 244 mm |
| 9.6 in | |
| Hauteur du niveau d’emballage 1 | 96 mm |
| 3.8 in | |
| Poids brut du colis niveau 1 | 1 kg |
| 2.3 lb | |
| Code EAN du niveau d’emballage 1 | 6417019638706 |
| Technique | |
| Section du câble | Cu 10 ... 70 mm² |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 160 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 160 A |
| Degré de protection | Front IP20 |
| Distance entre les phases | Standard |
| Couleur de la poignée | Noir |
| Type de poignée | Handle and shaft included |
| Durabilité mécanique | 20000 |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front and Side |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | (200 A fuse, 500 V) 100 kA |
| (200 A fuse, 690 V) 50 kA | |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V) 12 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 4 kA |
| Fonctions spéciales | No |
| Normes | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Type de terminal | Bornes à vis |
| Couple de serrage | acc. IEC 60947-1 6 N·m |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | 600 V |
| Ampérage nominal | 125 A |
| Puissance nominale UL/CSA | (240 V AC) Single Phase 20 Hp |
| (440 ... 480 V AC) Single Phase 30 Hp | |
| Couple de serrage | acc. IEC 60947-1 6 N·m |
| Couple de serrage UL/CSA | 53 in·lb |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC301336D0201 |
| Certificat ATEX | No certification needed |
| Déclaration de conformité - CE | 1SCC301210D2701 |
| Certificat DNV GL | 1SCC301174D0204 |
| Certificat UL | cULus certificate OT160G |
| Certificat VDE | No certification needed |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Finlande) | 3638769 |
| Numéro E (Norvège) | 4372122 |
| Numéro E (Suède) | 3171058 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 160 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 160 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 160 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 4 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 75 kW |
| Puissance de commutation à 400 V (EF009166) | 75 kW |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 50 kA |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Classe de protection (IP), face avant (EF003118) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
