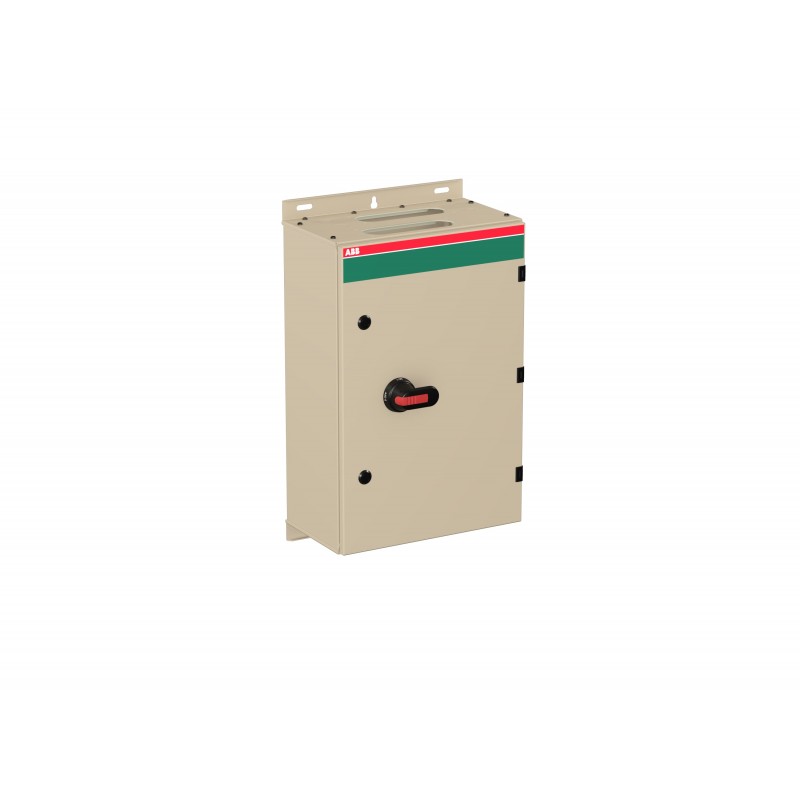

1SCA148591R1001 ABB OT160EVLCC3TZ interrupteur de Sécurité
1SCA148591R1001
ABB
OT160EVLCC3TZ interrupteur de Sécurité
Boîtier int. déconnecteur OT160EVLCC3TZ
OT160EVLCC3TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 894e78e2-d56b-4af2-95a2-610038086199 Finland |
| SCIP simplifié | 2242d8ea-4e80-4dd3-abcc-630e1fc2a5ad Germany |
| 04e2d849-a640-4cdd-b95e-1f60b15f38b7 Spain | |
| d5656b04-414d-4fa3-a7bd-103caf86d0e2 Poland | |
| 8b0ab932-9187-4441-a11f-2facfba5b92d Portugal | |
| db924aa4-c30b-4fc3-b9ca-6ef5e5861fa7 Estonia | |
| ceefde06-2cca-4aa6-8c9c-0ac971c5ec17 Hungary | |
| 7817958b-c25c-4b7b-93a1-3e5c6efa5ff6 Greece | |
| 7358cc05-12b9-416d-82b7-c6e2173cd6b7 Netherlands | |
| 9cbd22a2-84ba-4f4c-8c34-af729ee50bdd Poland | |
| 60741482-0ba4-4e43-b1fe-1b74e4c640eb France | |
| c607b8ec-55ed-43b6-b732-9ee5df02ffe6 Denmark | |
| c24eb3e7-9dc3-43f1-8958-1b937bb7c114 Belgium | |
| 502bad7e-42a6-4279-90b8-0c6aa69ef1f4 Germany | |
| 99c3d4e8-0d2c-4c3d-81ba-fa6a06a2d869 Germany | |
| 65717cde-ee09-4edc-af23-6bceac321b3b Hungary | |
| 1cc74750-38ec-47e7-a4ec-3e2c239c26a2 Bulgaria | |
| 9c3091ca-5498-4c87-836b-1e211b948ff3 Sweden | |
| d02e0074-ddf2-45a4-bbe5-6117798f16df Sweden | |
| fe5eb400-052c-4a09-9c3a-3f9c89e317cf Germany | |
| c7785d4b-e6e2-40a7-824d-79a573be1536 Germany | |
| 4ba3ca20-5210-4026-9dc5-cb6b03b8b0ec Czech Republic | |
| bf717124-5a72-4ebc-94fd-26a1511bc7ea Croatia | |
| b4647f4e-defc-4b14-b98c-afc78d332db1 France | |
| 8b19de44-ed76-4d8e-8044-47af7c3892b5 Italy | |
| 240704ac-14f6-4a54-9587-7b5dfbfdce00 Norway | |
| a44e292f-36b0-469f-9d82-8dbd52db0147 Poland | |
| 01173efa-7d5f-4524-baa7-4570de4925f9 Belgium | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340005M0007 |
| Dessins mécaniques | OTKM604023P2C.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 600 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 19.41 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 21.1 kg |
| Code EAN du niveau d’emballage 1 | 6417019781228 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 160 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Type de boîtier | MSC |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 88 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Normes | IEC 60947-1, -3 |
| Type de terminal | Bolt |
| Couple de serrage | Circuit principal 6 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 6 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340002D2703 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3640407 |
| Numéro E (Suède) | 3134567 |
