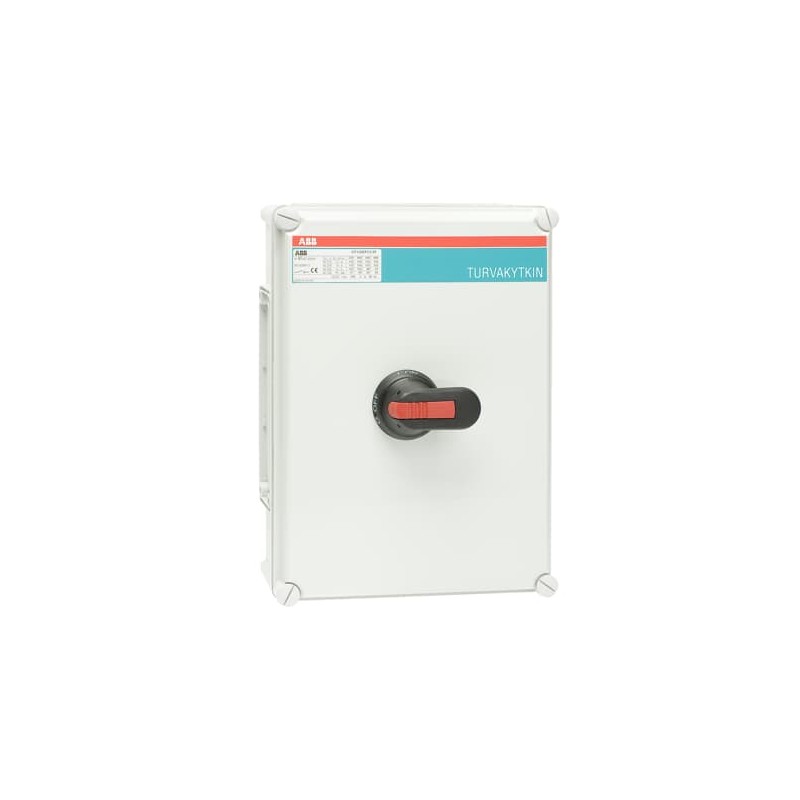

ABB 1SCA148617R1001 1SCA148617R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

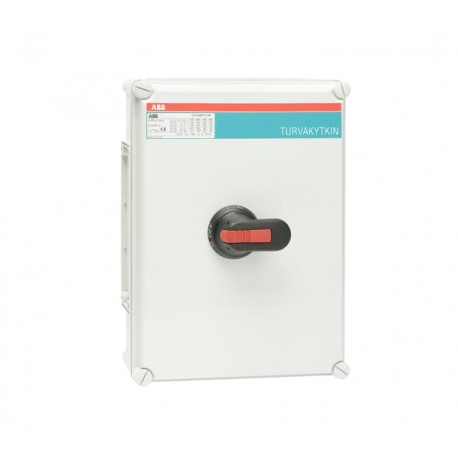

1SCA148617R1001 ABB OT160EVFCC4B Fermé Interrupteur-Sectionneur

Référence: 1SCA148617R1001

Fabricant: ABB

Description:

OT160EVFCC4B Fermé Interrupteur-Sectionneur
Boîte int. déconnecteur OT160EVFCC4B
OT160EVFCC4B Encl. Switch Disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 588,37 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP836d01f7-a5c2-4f8c-8ca7-159a1f9350e7 Finland
SCIP simplifié6cc02ee2-7881-4901-a000-f9aa7f89e81f Germany
a6afeede-e310-4f60-9c52-8526d2a65101 Germany
246101a1-7976-47f4-9c56-aa4f74395bbf Bulgaria
b9663c50-24ac-459f-8a3d-5a84a375c75a Portugal
46addbc4-353c-4b11-a241-32383e6fc891 Hungary
0b44ea46-81bb-48d4-b5c7-7bd6c4404bf5 France
9368ad7e-f7d2-4b82-acdc-38cbcead27f4 Belgium
dc4e034c-6ce3-4a89-a0e8-2cd7cb99a1b4 Italy
bc9b7187-6644-4c4e-bd16-6f50d418a3a7 Estonia
2969f25f-981c-4a5b-9fbf-62bac9813532 Poland
d9cbd944-b2d0-4f20-ba22-6f86f7f7d273 France
58d88051-d5ec-41fc-8d93-5226fe3af1e0 Sweden
b12695f4-a4cc-4241-9786-5f00c009f2c4 Poland
c830b9c4-5bf3-45fd-a123-1b897d7632c7 Netherlands
812df86a-3a1d-41a1-a132-3ad819fcfac2 Hungary
792b8ee3-a5aa-489b-8009-084bd55bb033 Denmark
c89d26e9-fc58-4ae7-9df2-eb25c1be6554 Sweden
5afb1ec3-c924-4a99-be83-97294c19a054 Croatia
654e173c-c692-4c18-87e4-361455b65338 Germany
dfc1dea5-ba5a-4304-8d4a-487038986549 Germany
bc75a76a-401a-42da-99fe-1fdf68b4e8d8 Czech Republic
2daa3632-287d-453e-ab8a-dd9eda0c3c03 Germany
100a0c5e-6bf2-45bc-908f-0beef8dd8526 Norway
8629953f-f85d-483c-aa03-87bd53362d9e Belgium
3557517d-b4b5-4a44-be4c-bc6ca53ba1af Spain
7f47844b-dda6-4c83-b21f-5f7c925ddb8c Poland
cdd39bc2-d169-43c2-a8f4-e2de9f81e52d Greece
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340015M0004
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit280 mm
Hauteur nette du produit380 mm
Profondeur/longueur nette du produit130 mm
Poids net du produit4.3 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1295 mm
Profondeur/Longueur du niveau d’emballage 1510 mm
Hauteur du niveau d’emballage 1265 mm
Poids brut du colis niveau 15.4 kg
Code EAN du niveau d’emballage 16417019781471
Technique
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côtéII-flange / II-flange
Capacité de connexion du circuit principalHole Diameter 8 mm
Screw Clamp / PE Terminal 2pc,10 ... 70 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 160 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Type de boîtierFibox
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés0 NO, 0 NC
Type neutreSwitchable Neutral
Nombre de contacts auxiliaires NC0
Nombre de contacts auxiliaires NO0
Nombre de pôles4P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Courant de court-circuit conditionnel nominal (Inc)40.5 kA
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 160 A
(690 V) 160 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 88 kW
(500 V) 112 kW
(690 V) 144 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Tournevis recommandéCircuit principal M8
NormesIEC 60947-1, -3
Type de terminalBolt
Couple de serrageCircuit principal 6 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M8
Couple de serrageCircuit principal 6 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340001D2703
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA148617R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique88 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique88 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique280 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique380 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique130 mm

FICHE TECHNIQUE - PDF
