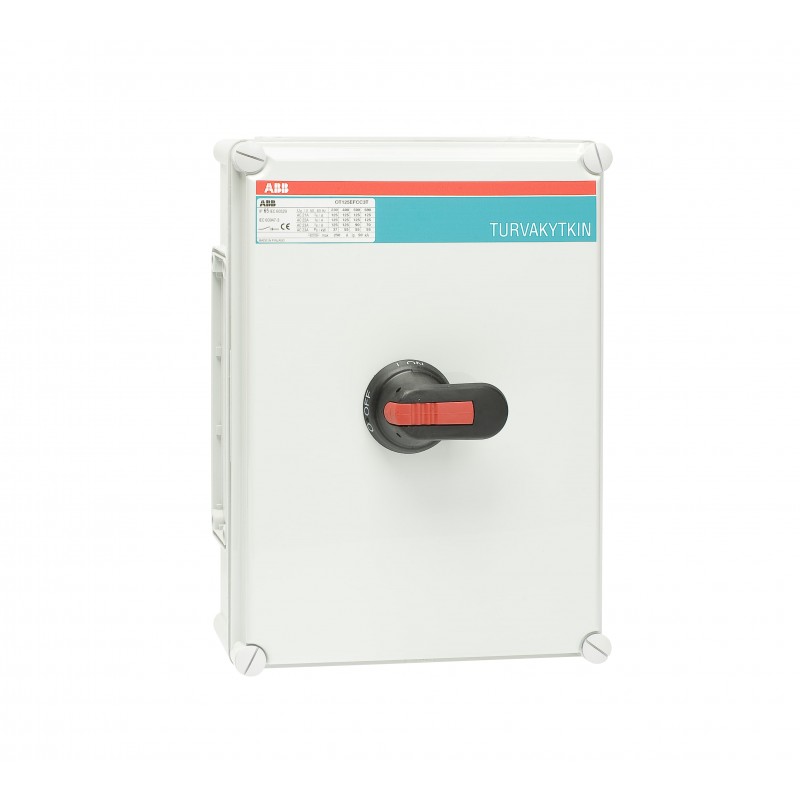

ABB 1SCA148615R1001 1SCA148615R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA148615R1001 ABB OT160EVFCC3B Fermé Interrupteur-Sectionneur

Référence: 1SCA148615R1001

Fabricant: ABB

Description:

OT160EVFCC3B Fermé Interrupteur-Sectionneur
Boîte int. déconnecteur OT160EVFCC3B
OT160EVFCC3B Encl. Switch Disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 518,64 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPad9bca79-7291-4f29-909e-00c2f2053c23 Finland
SCIP simplifiéd1ffd826-24bf-4950-8ce1-de3ce8cf2eed Germany
d26f10d4-dc16-4900-91f4-077f19fc9bbf Greece
3b00b5b8-a796-4d29-a506-9281d31e7673 Portugal
2727ffb3-914c-4db8-91af-3e371fe66638 Czech Republic
7cce01dc-7b5c-492c-bb5e-b1704e4bc588 Germany
cff6d282-df8f-4f7a-a841-70f727f83630 Germany
b59fe68d-9cc3-4be5-92ff-ab2f886e75d8 France
e3e1a329-8eb4-4f52-b424-6dd6ea183d9a Croatia
2c72c8ae-4eee-4ded-ad35-1d38dca80752 Germany
d32040a1-9459-4393-9ba7-2362f8689471 Belgium
36ebfbe9-e1de-4870-9af8-43529aca09f8 Germany
f43fea9d-20e9-4b54-a3f6-0bddafea0fad Estonia
1f7c331f-27ff-4aaa-81fa-42c0e12fde22 Belgium
d58f4a69-72fa-4290-aa23-bb7640dcc775 Sweden
b7ec78bc-72ee-484f-8f75-2e272fc492d4 Poland
a19bdeae-597d-4098-a75b-85ba149ee011 Hungary
988dc48a-79cd-45e7-b242-8c1baa7d4c98 Italy
a4f849c2-bff6-4d5f-9b3f-8abbfef5db42 Netherlands
fce314c2-8c73-4023-983f-a0c1693cecfa Hungary
2adff9c4-3901-4f11-b8d6-2ce833c003eb Denmark
ee700bb7-687f-4d04-b509-bf1c3c23bc05 Poland
e3204b3e-570d-4890-9e07-0d98ca7dc6e5 Poland
6dbe76ab-9cf4-4f76-9d33-9b4e605f89f0 Sweden
277b045c-1584-4004-92f3-d397507353f3 France
2fd8aa60-8c62-41e1-9076-58aa6beb2c36 Bulgaria
3462d784-06cf-4764-bb9b-80a55b399baa Spain
77016c48-eda0-4c96-b1e3-b8def9507de1 Norway
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340015M0004
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit280 mm
Hauteur nette du produit380 mm
Profondeur/longueur nette du produit130 mm
Poids net du produit4 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1295 mm
Profondeur/Longueur du niveau d’emballage 1510 mm
Hauteur du niveau d’emballage 1265 mm
Poids brut du colis niveau 15.1 kg
Code EAN du niveau d’emballage 16417019781457
Technique
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côtéII-flange / II-flange
Capacité de connexion du circuit principalHole Diameter 8 mm
Screw Clamp / PE Terminal 2pc,10 ... 70 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 160 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Type de boîtierFibox
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés0 NO, 0 NC
Type neutreDetachable Neutral
Nombre de contacts auxiliaires NC0
Nombre de contacts auxiliaires NO0
Nombre de pôles3P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Courant de court-circuit conditionnel nominal (Inc)40.5 kA
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 160 A
(690 V) 160 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 88 kW
(500 V) 112 kW
(690 V) 144 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Tournevis recommandéCircuit principal M8
NormesIEC 60947-1, -3
Type de terminalBolt
Couple de serrageCircuit principal 6 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M8
Couple de serrageCircuit principal 6 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340001D2703
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA148615R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique88 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique88 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique280 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique380 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique130 mm

FICHE TECHNIQUE - PDF
