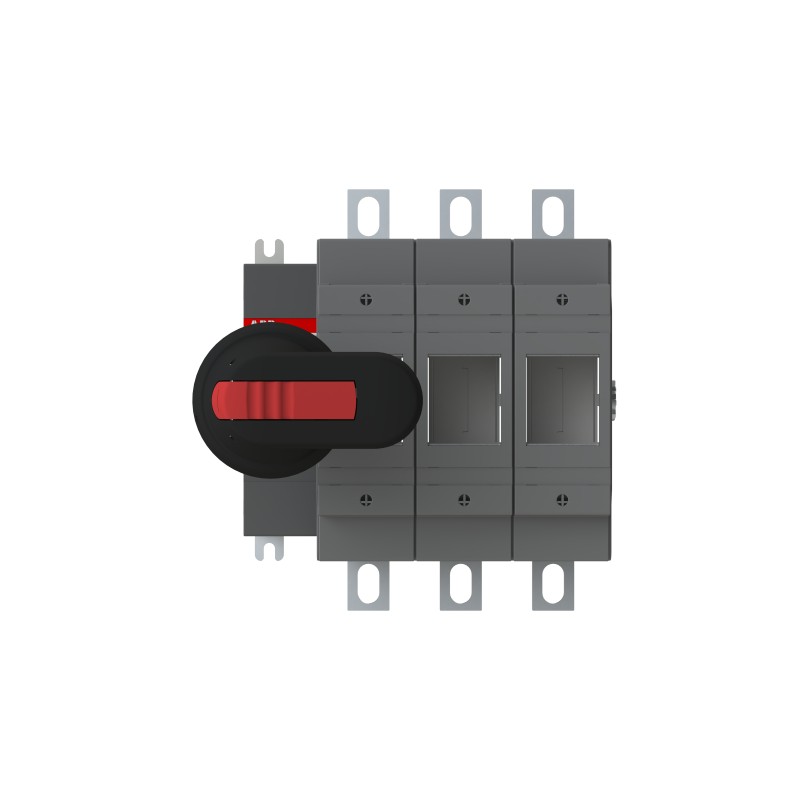

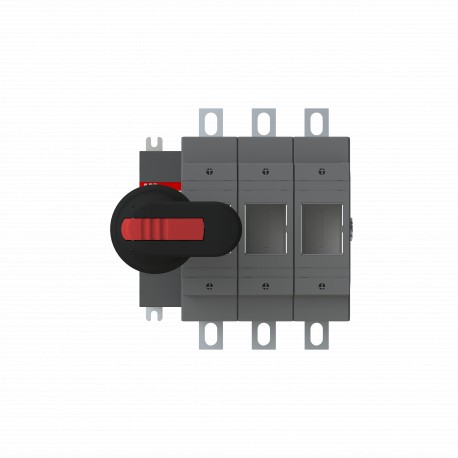

1SCA022709R9330 ABB FUSIBLE interrupteur OS200B03P
1SCA022709R9330
ABB
FUSIBLE interrupteur OS200B03P
Interrupteur à fusibles OS200B03P
OS200B03P SWITCH FUSE
Appareillage industriel basse tension > Interrupteur sectionneur à fusible
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 1SCC311049M0201 |
| Déclaration environnementale de produit - DEP | 1SCC311197D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c532d089-d578-4f61-ae8a-e7253d4456dc Finland |
| SCIP simplifié | afce7816-eff5-4e18-bea2-8dfc747f79e8 Germany |
| ffd290da-336c-4308-af1d-de405871dc7d Greece | |
| 69c37d72-f74c-451e-b688-c33907cef7a3 Hungary | |
| 0ffee270-9954-401e-bed8-3568dfca01c6 Estonia | |
| 1d13265c-59cf-4de4-8221-28f5964140d3 Norway | |
| ef461c17-81fe-4c47-81ba-52b671515c0a Italy | |
| eedb5984-4c10-4141-bb2b-fc4d9445d74c Bulgaria | |
| d0f9e4a7-2c68-45db-b9ed-d227c8bbf522 Czech Republic | |
| d817cc23-3893-4193-918e-cc8028451eb1 Croatia | |
| 87c6b2ee-eea4-49ee-9866-399c9430ec8c Poland | |
| 3e0f0284-81d0-45d3-8eda-9ec5c3423adf Sweden | |
| d195d743-2b09-4fe1-8fe5-1d2e9cb9afe8 France | |
| f4aa8a16-06ef-46c2-96a4-0bd2db68eb37 Poland | |
| e54ea6aa-e95b-40f1-8dd1-efcd43c51e02 France | |
| 5a8c6438-7efa-426b-9615-975ce6e97dee Hungary | |
| 67e4263a-54bd-4d25-b3a2-229472a4bd62 Portugal | |
| a4160384-83ca-4424-9696-738730aa89f5 Germany | |
| bb96cf8f-75d9-44f7-bd4f-3ac0cf8b23be Denmark | |
| e7640737-59e0-4960-91a7-6cd53a189b3d Germany | |
| 3a42571d-3904-4bda-9d31-a245613bf1cd Germany | |
| 99f21ad9-e237-4689-b55b-17e7696974d7 Poland | |
| 8ecc66af-d2b8-4cf6-9dbd-ea1a4da6b346 Belgium | |
| 822316f8-b140-49bb-9c18-0a609fa129bf Netherlands | |
| 96db816d-7c1d-4a0e-ad46-f33e0fd278e5 Spain | |
| fe44cb10-eaec-4681-bf05-9e4541051e79 Belgium | |
| 7bcc6267-85a0-4fdd-9ff6-70ef3889f3f6 Germany | |
| 0cdf7040-d150-48b9-a81a-86a750a0bb78 Sweden | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC311013C0201 |
| Instructions et manuels | 1SCC311012M0219 |
| Dessins mécaniques | stp-os200b03n3.stp |
| Déclaration environnementale de produit - DEP | 1SCC311197D0201 |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 177 mm |
| Hauteur nette du produit | 199 mm |
| Profondeur/longueur nette du produit | 130 mm |
| Poids net du produit | 2.8 kg |
| 6.3 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 230 mm |
| 9.1 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 270 mm |
| 10.6 in | |
| Hauteur du niveau d’emballage 1 | 170 mm |
| 6.7 in | |
| Poids brut du colis niveau 1 | 3.1 kg |
| 6.9 lb | |
| Code EAN du niveau d’emballage 1 | 6417019225869 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 200 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | acc. to IEC 60529 IP20 |
| Taille du fusible | B1-B2 |
| Système de fusibles | British Standard |
| Type de poignée | Pistol handle |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out, Bottom In - Top Out |
| Perte de puissance | at Rated Operating Conditions per Pole 8 W |
| Courant de court-circuit conditionnel nominal (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Courant nominal (In) | Circuit principal 200 A |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 690 V AC |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kiloampere rms |
| Normes | IEC 60947-3 |
| Mécanisme de fonctionnement des interrupteurs | 03 (Left Side) |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 20 mm |
| Couple de serrage | 15 ... 22 N·m |
| Technique UL/CSA | |
| Couple de serrage | 15 ... 22 N·m |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC311209D0201 |
| Certificat ATEX | No certification needed |
| Certificat CCC | CCC OS200-250 2016 |
| Déclaration de conformité - CE | 1SCC311091D2704 |
| Certificat DNV GL | 1SCC311123D0203 |
| Certificat UL | No certification needed |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
