ABBCommutateurs manuels1SCA138456R1001 ABB ONE20M2W Fermé Interrupteur-Sectionneur

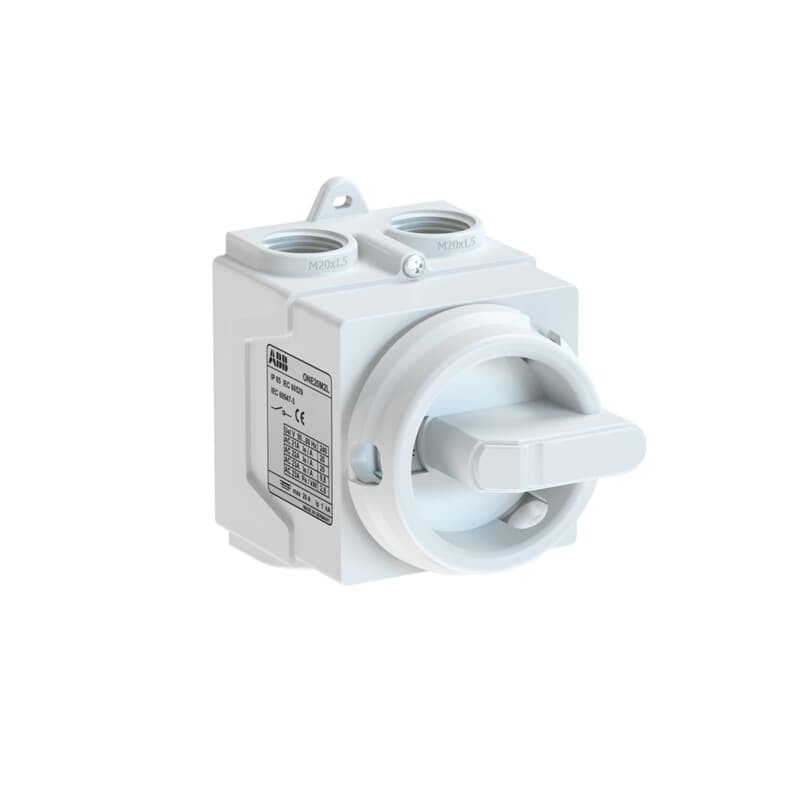

ABB 1SCA138456R1001 1SCA138456R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

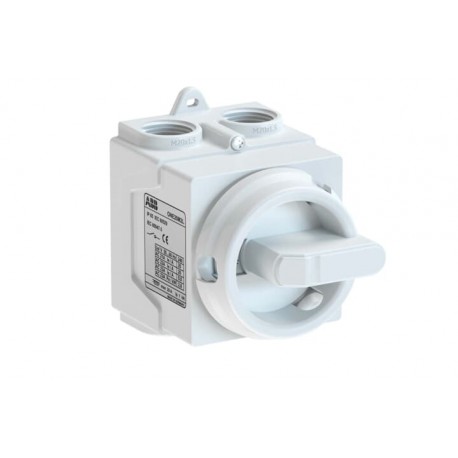

1SCA138456R1001 ABB ONE20M2W Fermé Interrupteur-Sectionneur

Référence: 1SCA138456R1001

Fabricant: ABB

Description:

ONE20M2W Fermé Interrupteur-Sectionneur
Sectionneur ONE20M2W IP67
ONE20M2W Enclosed Switch Disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 27,11 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC390135M0205
Dessins mécaniquesONE926584RM20.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP67
Commande
Quantité minimale de commande10 pièce
Numéro de tarif douanier85363030
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit65 mm
Hauteur nette du produit92 mm
Profondeur/longueur nette du produit84 mm
Poids net du produit0.11 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 185 mm
Profondeur/Longueur du niveau d’emballage 1103 mm
Hauteur du niveau d’emballage 166 mm
Poids brut du colis niveau 10.15 kg
Code EAN du niveau d’emballage 16417019667560
Technique
Section du câble0.75 ... 4 mm²
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côté2xM20 / 2xM20
CouleurRAL9003 / RAL7035
Capacité de connexion du circuit principalScrew Clamp 0.75 ... 4 mm²
Screw Clamp / PE Terminal 1pc, 0.75 ... 4 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 20 A
Degré de protectionacc. to IEC 60529 IP67
Matériau du boîtierPlastic
Couleur de la poignéeBlanc
Type de poignéeRound handle
Indice de résistance aux chocsHousing IK09
Contacts auxiliaires montés0 NO, 0 NC
Nombre de contacts auxiliaires NC0
Nombre de contacts auxiliaires NO0
Nombre de pôles2P
Tension nominale de tenue aux impulsions (Uimp)4 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 690 V
Courant de fonctionnement nominal AC-22A (Ie)(230 V) Single Phase 20 A
Courant de fonctionnement nominal AC-23A (Ie)(230 V) Single Phase 15.2 A
Puissance nominale de fonctionnement AC-23A (Pe)(230 V) Single Phase 2.6 kW
Tournevis recommandéCircuit principal Pozidriv 2
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 1.1 N·m
Longueur de dénudage des fils7 mm
Technique UL/CSA
Longueur de dénudage des fils7 mm
Tournevis recommandéCircuit principal Pozidriv 2
Couple de serrageCircuit principal 1.1 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC343001D2702
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)3638750

ETIM for 1SCA138456R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique690 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique20 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique15.2 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique20 A
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueBlanc
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueType de dispositif d'actionnement
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique65 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique92 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique84 mm
