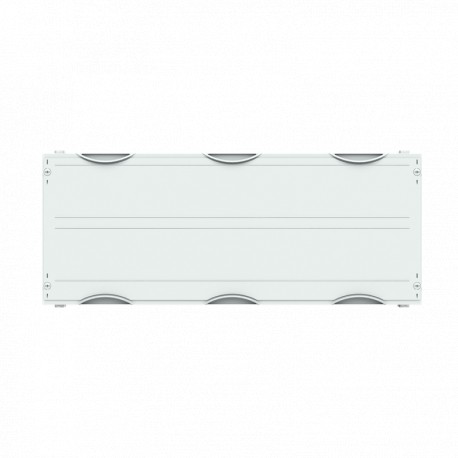

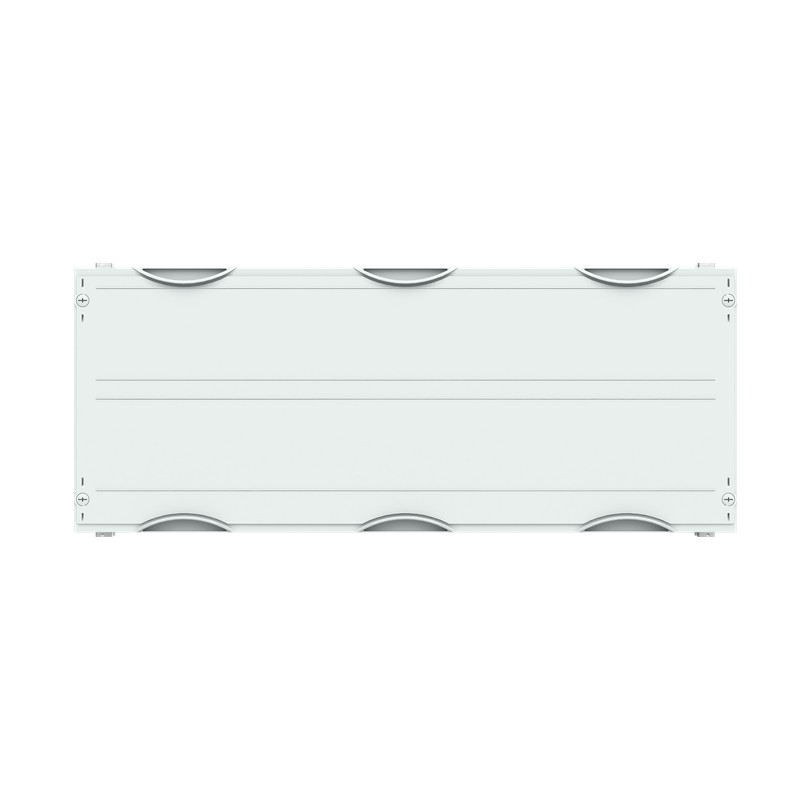

2CPX041739R9999 ABB MBS324 Set Busbar Module
2CPX041739R9999
ABB
MBS324 Set Busbar Module
MBS324 5P Kit de barre 360A,H=300 A=750
Busbar system horizontal 300 mm x 750 mm x 225 mm , 000 , 3
Systèmes de distribution d'énergie / Commutateurs > Module de distribution pour barre omnibus
Boîtes et armoires > CombiLine-M
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Pouvoir de coupure nominal en court-circuit (Ics) | 15 kA |
| Position du jeu de barres | Center Central |
| Nombre de pôles | 5P |
| Équipement du module de boîtier | Excludes Devices |
| Cadre de montage du boîtier | WR or EDF |
| Type de boîtier | Interior fitting module |
| Type d'enceinte de hauteur | 000 |
| Type de compteur | " |
| Accessoires disponibles | Oui |
| Unités de place DIN | 72 |
| Tableaux de compteurs | 0 |
| Fonction du module | Busbar system horizontal |
| Électrique | |
| Tension nominale de fonctionnement | Maximum 400 V |
| Tension de fonctionnement | 400 V |
| Tension d'isolement nominale (Ui) | 690 V |
| Tension nominale de tenue aux impulsions (Uimp) | 6 kV |
| Courant nominal (In) | 360 A |
| Courant nominal de courte durée admissible basse tension (Icw) | 35 kA |
| Conception | |
| Couleur | Light grey |
| Nombre de modules | 72 |
| Conformité des matériaux | |
| Informations RoHS | 2CPC100019X0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20240903 |
| Déclaration REACH | 2CPC100005X0201 |
| Informations REACH | False - does not contain substances > 0.1 mass percentage |
| Date REACH | 20240902 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| SCIP | 4d226db2-c093-4bff-bb32-89891be2a164 Germany |
| Catégorie DEEE | Produit non applicable |
| Dimensions | |
| Largeur nette du produit | 750 mm |
| Hauteur nette du produit | 300 mm |
| Profondeur/longueur nette du produit | 225 mm |
| Poids net du produit | 3.19 kg |
| Largeur de la section | 3 |
| Profondeur intégrée (t2) | 225 mm |
| Ingénierie | |
| Données EPLAN | 9AAF623202_EPLAN |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | pack 1 pièce |
| Poids brut du colis niveau 1 | 3.19 kg |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 2CPC100019X0201 |
| Installation | |
| Instructions et manuels | 2CPC112286M5601 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Classifications et normes externes | |
| ETIM 9 | EC001896 - Distributor assembly busbars |
| ETIM 10 | EC001896 - Distributor assembly busbars |
| eClass | V11.0 : 27400610 |
| Code de classification des objets | U |
| Normes | DIN EN 61439-3 |
| DIN EN 61439-2 | |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 300 mm |
| Largeur (EF000008) | 750 mm |
| Profondeur (EF000049) | 225 mm |
| Avec couvercle (EF000361) | Oui |
| Nombre de pôles (EF001391) | 5 |
| Distance de rail (EF002638) | 40 mm |
| Hauteur de rail (EF002639) | 12 mm |
| Épaisseur de rail (EF002640) | 5 mm |
| Courant assigné max. (EF007926) | 360 A |
| Résistance de court-circuit (Icw) (EF002562) | 15 kA |
| Position de la barre collectrice (EF009592) | Centre, central |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG ABB ELECTRICAL CONSUMER EN.pdf | 14 Mbytes |
|
| MBS324 Set Busbar Module - ABB - MBS324 - 2CPX041739R9999 | 83 Kbytes |
|
| MBS324 2CPX041739R9999 ABB MBS324 Set Busbar Module | 70 Kbytes |
|
