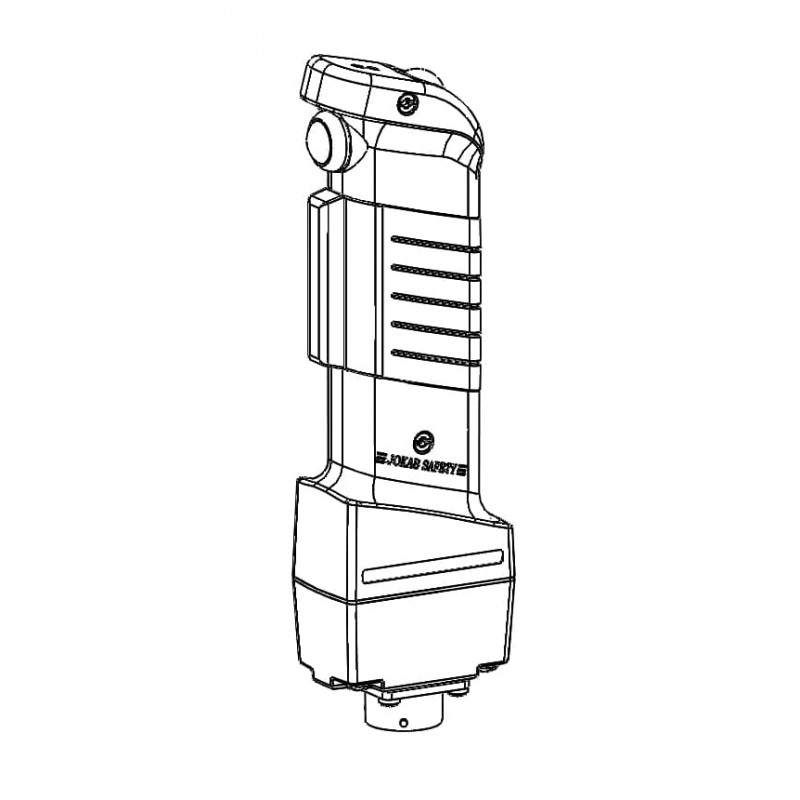

2TLA019995R0200 ABB JSHD4-2-AB Interrupteur d'activation
2TLA019995R0200
ABB
JSHD4-2-AB Interrupteur d'activation
JSHD4-2-AB Commande ergonomique à 3 pos.
JSHD4-2-AB Three-position handheld device - Complete
Détecteurs > Commutateur de validation
Clôtures et portes roulantes > Dispositifs de commande
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 8536909599 |
| Type principal du produit | JSHD4 |
| Nom du produit | Three-position handheld device - Complete |
| Fonction | Three-position device used to allow a limited movement of the machine when the operator is in the dangerous area. |
| Sous-fonction | 1 front and 1 top auxiliary buttons |
| Indicateur d'état | Oui |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2TLC010001C0202 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Données EPLAN | 9AAC170170_EPLAN |
| Vidéo marketing | 2TLC010018N0201 |
| Installation | |
| Instructions et manuels | 2TLC172072M0201 |
| Schéma de câblage | 2TLC010143D0201 |
| Dimensions | |
| Profondeur/longueur nette du produit | 60 mm |
| Hauteur nette du produit | 200 mm |
| Largeur nette du produit | 34 mm |
| Poids net du produit | 0.334 kg |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Informations de sécurité | |
| Niveau de performance (PL) | Up to e |
| Valeur B10d | Operations to Bottom Position 968 000 |
| Operations to Middle Position 2 million | |
| Technique | |
| Interface de communication | Contacts |
| Configuration de la connexion | Cannon 12 male pins |
| Courant de commutation maximal | Circuit principal 0.02 mA |
| Tension de commutation maximale | Circuit principal 30 V |
| Capacité de commutation minimale | Circuit principal 8 mA, 10 VDC |
| Nombre de contacts CO | 2 |
| Nombre de contacts NC | 0 |
| Nombre de contacts NON | 0 |
| Courant de fonctionnement nominal DC-12 (Ie) | (24 V) 0.02 A |
| Tension nominale de fonctionnement | 24 V DC |
| Informations techniques | Operating force: Approx. 15 N for three-position button (ON), Approx. 45 N for three-position button (OFF), Approx. 2.5 N for top/front pushbutton; Mechanical service life: 1 million cycles, top to middle position, 100 000 cycles, middle to bottom position, and top/front push button |
| Technique UL/CSA | |
| Type de boîtier UL/CSA | 1 |
| Environnemental | |
| Température de l'air ambiant | Operation -10 ... +70 °C |
| Degré de protection | IP65 |
| Matériel | Handle: Polyamide and Noryl |
| Rubber: Neoprene | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2022-006480 |
| Informations RoHS | 2CMT2022-006499 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006522 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat CQC | No certification needed |
| Certificat cULus | 2TLC010062D0201 |
| Déclaration de conformité - CE | 2TLC172022D0201 |
| Déclaration de conformité - UKCA | 2TLC010152D0201 |
| Certificat SEMKO | 2TLC172032D0201 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 286 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 126 mm |
| Hauteur du niveau d’emballage 1 | 103 mm |
| Poids brut du colis niveau 1 | 0.334 kg |
| Code EAN du niveau d’emballage 1 | 7350024453362 |
| Classifications et normes externes | |
| eClass | V11.0 : 27371238 |
| ETIM 7 | EC002571 - Agreement switch |
| ETIM 8 | EC002571 - Agreement switch |
| ETIM 9 | EC002571 - Agreement switch |
| Code de classification des objets | B |
| Numéro E (Finlande) | 2307362 |
| Numéro E (Suède) | 3705153 |
