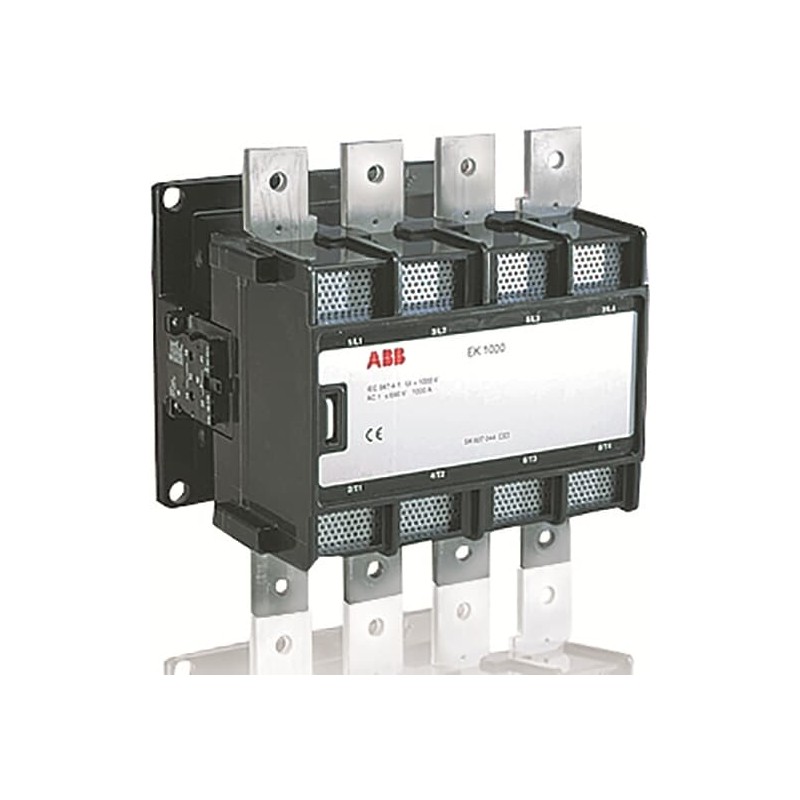

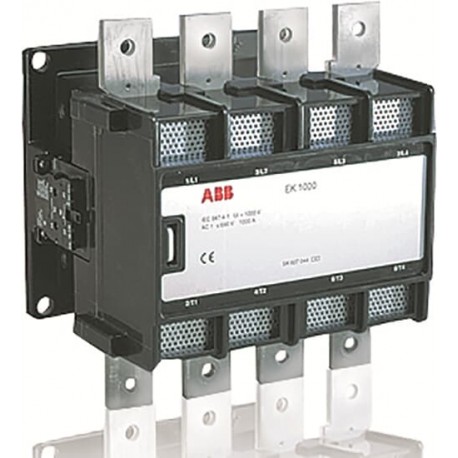

SK827044-DD ABB EK1000-40-21 SUITE. 4P BOB. 48vdc
SK827044-DD
SK827044DD
ABB
EK1000-40-21 SUITE. 4P BOB. 48vdc
EK1000-40-21 CONT. 4P BOB. 48 Vcc
EK1000-40-21 48V DC Contactor
Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif
Contacteurs et relais thermiques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SBC100214C0202 |
| Instructions et manuels | 5309660-30 |
| Dimensions | |
| Largeur nette du produit | 296 mm |
| Profondeur/longueur nette du produit | 225.5 mm |
| Hauteur nette du produit | 272 mm |
| Poids net du produit | 15.8 kg |
| Technique | |
| Nombre de contacts principaux NON | 4 |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de pôles | 4P |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Courant thermique conventionnel à l'air libre (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 1000 A |
| Courant de fonctionnement nominal AC-1 (Ie) | (1000 V) 40 °C 1000 A |
| (1000 V) 60 °C 800 A | |
| (1000 V) 70 °C 720 A | |
| (690 V) 40 °C 1000 A | |
| (690 V) 55 °C 800 A | |
| (690 V) 60 °C 800 A | |
| (690 V) 70 °C 720 A | |
| Tension d'isolement nominale (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Fréquence de commutation électrique maximale | (AC-1) 300 cycles per hour |
| Durabilité mécanique | 5 million |
| Fréquence de commutation mécanique maximale | 3600 cycles per hour |
| Limites de fonctionnement de la bobine | (acc. to IEC 60947-4-1) Uc (at θ ≤ 70 °C) |
| Tension nominale du circuit de commande (Uc) | Fonctionnement en courant continu 48 V |
| Consommation de la bobine | Holding at Max. Rated Control Circuit Voltage 50 Hz 125 V·A |
| Holding at Max. Rated Control Circuit Voltage 60 Hz 140 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage 50 Hz 3500 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage 60 Hz 4000 V·A | |
| Perte de puissance | 20 W |
| at Rated Operating Conditions per Pole 80 W | |
| Temps de fonctionnement | Entre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 10 ... 20 ms |
| Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 13 ... 23 ms | |
| Entre la mise sous tension de la bobine et l'ouverture du contact NC 25 ... 55 ms | |
| Entre la mise sous tension de la bobine et la fermeture du contact NO 30 ... 60 ms | |
| Degré de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| Bornes de connexion (livrées en position ouverte) Pôles principaux | Flat type c/w screws and bolts |
| Type de terminal | Circuit Principal: Barres |
| Nom du produit | Block Contactor |
| Environnemental | |
| Température de l'air ambiant | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -50 ... 70 °C | |
| Altitude maximale de fonctionnement autorisée | Without Derating 3000 m |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat CQC | CQC2003010304094983 |
| Déclaration de conformité - CCC | 2020980304001285 |
| Déclaration de conformité - CE | 2CMT2015-005442 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 317 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 317 mm |
| Hauteur du niveau d’emballage 1 | 373 mm |
| Poids brut du colis niveau 1 | 17.5 kg |
| Code EAN du niveau d’emballage 1 | 7320500235898 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Code de catégorie granulaire IDEA (IGCC) | 4755 >> Contactors |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation de courant nominal CC (EF003980) | 48 V |
| Type de tension d'actionnement (EF008242) | CC |
| Courant de fonctionnement nominal CA-1, 400 V (EF001393) | 1000 A |
| Adapté à un montage sur rail (EF001126) | Non |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Type de raccordement du circuit principal (EF006819) | Raccordement par rail |
| Nombre de contacts ouverture en tant que contacts principaux (EF001375) | 0 |
| Nombre de contacts à fermeture en tant que contacts principaux (EF001374) | 4 |
