ABBChâssis "Megamax-Emax"1SDA073466R1 ABB E6.2X/MS 5000 4P F RH

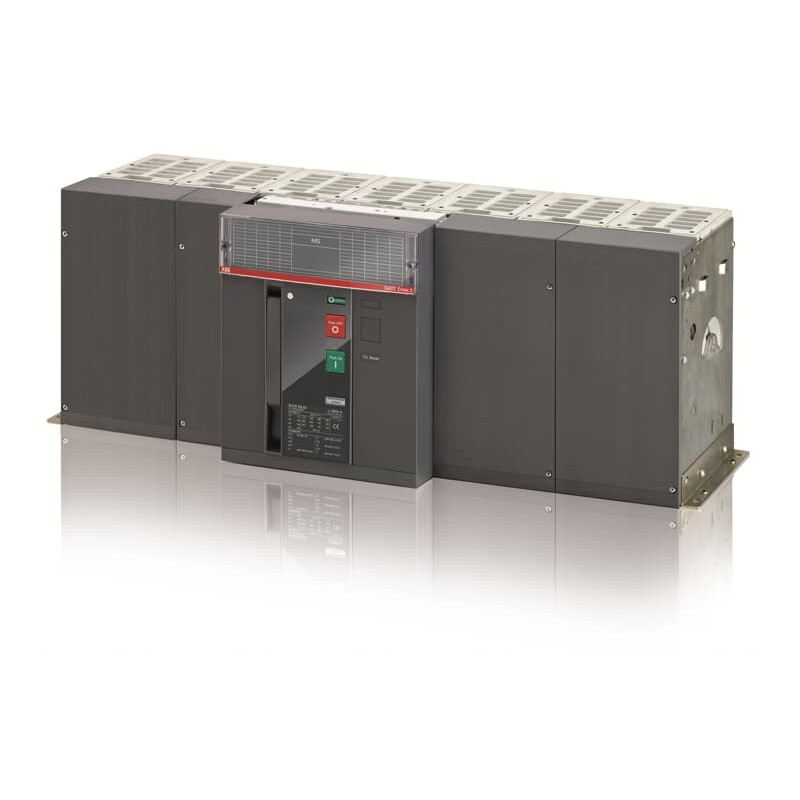

ABB 1SDA073466R1 1SDA073466R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

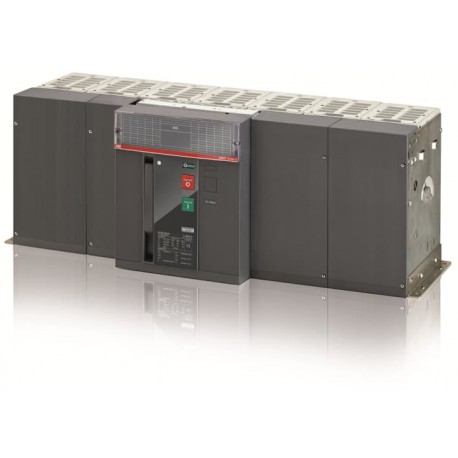

1SDA073466R1 ABB E6.2X/MS 5000 4P F RH

Référence: 1SDA073466R1

Fabricant: ABB

Description:

E6.2X/MS 5000 4P F RH

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Châssis "Megamax-Emax"

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 34.176,57 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Valeur Circulaire
Principes du Design Circulaire - Taux de RecyclabilitéConcu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 77 %
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Instructions relatives à la fin de vie9AKK108468A2364
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Toxic Substances Control Act - TSCA9AKK108467A8326
Eco Transparence
Environmental Product Declaration - EPD9AKK108468A1905
9AKK108468A1913
Environnement
Informations environnementales9AKK108467A6707
REACH Declaration9AKK108466A1425
Informations RoHS9AKK108466A1424
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Commande
EAN8015644773168
Quantité minimum1 pièce
Code douanier85362090
Dimensions
Produit Largeur Net888 mm
Produit Hauteur Net371 mm
Produit Longueur Net270 mm
Poids net125 kg
Emballage
Emballage Niveau 1 Unitésbox 1 pièce
Emballage Niveau 1 Largeur515 mm
Emballage Niveau 1 Hauteur610 mm
Emballage Niveau 1 Longueur1127 mm
Emballage Niveau 1 Poids134 kg
Emballage Niveau 1 EAN8015644773168
Informations Supplémentaires
Type de courantAC
Electrical DurabilityUe =< 440 V 3000 cycle
Ue = 500 ... 690 V 2000 cycle
10 cycles per hour
Durabilite mecanique12000 cycle
60 cycles per hour
Neutral Pole Current ([%Iu])50 %
Nombre de pôles4
Power Loss483 W
Groupe de produitSACE Emax 2
Type de produitSwitch Disconnector
Switch Disconnector
Courant nominal (In)5000 A
Tension nominale (Ur)690 V
Tension assignée de tenue aux chocs (Uimp)12 kV
Tension assignée d’isolement (Ui)AC 1000 V
Tension690 V AC
Courant assigné de courte durée admissible (Icw)for 1 s 120 kA
for 3 s 100 kA
Courant assigné ininterromptu (Iu)5000 A
Short-Circuit Performance LevelX
Normes et standardsIEC
Sub-typeE6.2
Terminal Connection TypeRear flat Horizontal
VersionF
Certificats et Déclarations (Numéro de document)
Fiche produit, informations techniques1SDC200023D0309
Déclaration de Conformité - CE9AKK106713A5544
Instructions et manuels1SDH001000R0004
Classifications
ETIM 7EC000216 - Switch disconnector
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
Code de classification d'objetQ
Catégorie DEEE4. Large Equipment (Any External Dimension More Than 50 cm)
eClassV11.1 : 27371403

ETIM for 1SDA073466R1 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique0
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique690 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique690 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique5000 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique5000 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique5000 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique120 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueContact à poussoir
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP30
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOG EMAX 2 EN
207 Mbytes
