Les images sont à titre illustratif. Svp, révisez la fiche technique.

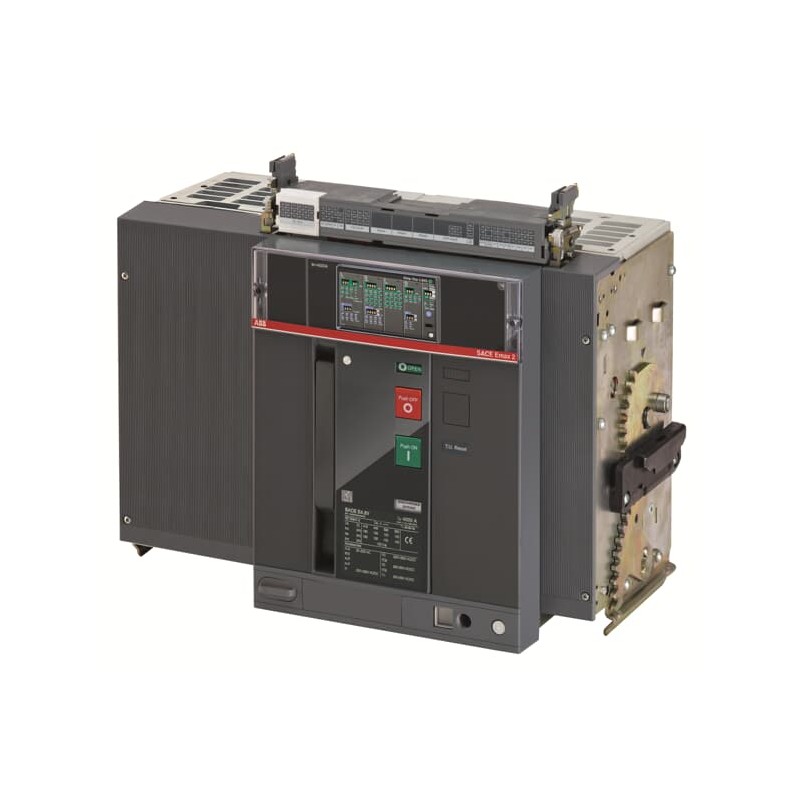

1SDA073083R1 ABB E4.2V 2000 Ekip Dip LSIG 4p WMP
Référence: 1SDA073083R1
Fabricant: ABB
Description:
E4.2V 2000 Ekip Dip LSIG 4p WMP
E4.2V 2000 Ekip Dip LSIG 4P W MP
Catégories:
- Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
- ABB > Châssis "Megamax-Emax" > E4.2
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
EN SAVOIR PLUS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Valeur Circulaire | |
| Principes du Design Circulaire - Taux de Recyclabilité | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 79.3 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Instructions relatives à la fin de vie | 9AKK108468A2363 |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparence | |
| Environmental Product Declaration - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Environnement | |
| Informations environnementales | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d3888c32-896f-4b78-bb28-613956b082c5 Italy (IT) |
| SCIP simplifié | 31efa287-d9a6-4b23-8fc1-ca9a822de5ad Germany (DE) |
| 54897843-73fd-4497-8976-1320d6ecfb55 Hungary (HU) | |
| 954e59d1-af16-4f1a-b863-b4169ac12350 Bulgaria (BG) | |
| f35a2333-6fa8-45d3-901f-f59339aedccd Poland (PL) | |
| f437a10e-fd5f-4b6a-8b12-69a82fbdaab2 Czech Republic (CZ) | |
| 83df6cfb-e221-4bbc-834d-3beb7b7b9a22 Poland (PL) | |
| 60c53bde-ea5b-460a-8e91-b622e47298e7 Sweden (SE) | |
| 9780f547-0aa8-4a4d-866d-49df36be2283 Portugal (PT) | |
| 4f6d406a-a830-4ecb-a015-b67a2cac809f Hungary (HU) | |
| 1141bb11-9071-4b94-a4ce-604238644fc3 Spain (ES) | |
| 5f623579-a0c6-4a77-920c-067ee1b45abd Belgium (BE) | |
| bbaa8526-5a6e-4a1a-809d-4b56dad4935a France (FR) | |
| 53a9a7b8-1c49-4d69-ab9c-f2d881e65dab Denmark (DK) | |
| 25978a2e-60a4-4fd1-962f-d3db70a68b43 Germany (DE) | |
| 273ff3a2-649e-4c72-b65c-427e7b025815 Germany (DE) | |
| 7bcd480a-dc2e-41da-a9a9-ccd7f2f6826a Sweden (SE) | |
| d9f798fd-dbd1-469b-b549-60b86df0c2c9 Greece (GR) | |
| 7fb699b5-7d04-4e98-9663-be616aaf9c9e Belgium (BE) | |
| fdc5284a-ba60-4501-85d1-ff53034eda8e Finland (FI) | |
| a5e56a43-d7e1-46fd-9998-959b6e2a6aaf Estonia (EE) | |
| d4261e25-6817-4cb1-8a3b-a4787d89b887 Croatia (HR) | |
| a8968002-6b28-4ae1-9fb8-bff41f7d501c Germany (DE) | |
| c9b0c296-6233-40ff-862a-cc2f747ea93f Germany (DE) | |
| c91dbf03-1ffc-4449-89da-2d2af6bc5b7d France (FR) | |
| 07e193bf-1e3f-47ed-b80c-38ccb16350fc Netherlands (NL) | |
| b3d05c12-e265-4b80-b32a-68cb5820642d Poland (PL) | |
| 69cb0d92-8eea-43f4-99de-5095e38765a4 Norway (NO) | |
| Commande | |
| Order Code US and Canada | ZCVTEKAC000A000000XX |
| EAN | 8015644769338 |
| Quantité minimum | 1 pièce |
| Code douanier | 85362090 |
| Dimensions | |
| Produit Largeur Net | 551 mm |
| Produit Hauteur Net | 425 mm |
| Produit Longueur Net | 383 mm |
| Poids net | 74 kg |
| Emballage | |
| Emballage Niveau 1 Unités | box 1 pièce |
| Emballage Niveau 1 Largeur | 515 mm |
| Emballage Niveau 1 Hauteur | 610 mm |
| Emballage Niveau 1 Longueur | 785 mm |
| Emballage Niveau 1 Poids | 81 kg |
| Emballage Niveau 1 EAN | 8015644769338 |
| Informations Supplémentaires | |
| Type de courant | AC |
| Electrical Durability | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 20 cycles per hour | |
| Durabilite mecanique | 20000 cycle |
| 60 cycles per hour | |
| Neutral Pole Current ([%Iu]) | 100 % |
| Nombre de pôles | 4 |
| Power Loss | 743 W |
| Groupe de produit | SACE Emax 2 |
| Type de produit | Air Circuit Breaker |
| Air Circuit Breaker | |
| Rated Service Short-Circuit Breaking Capacity, in % of Icu (Ics) | 100 % |
| Courant nominal (In) | 2000 A |
| Tension nominale (Ur) | 690 V |
| Tension assignée de tenue aux chocs (Uimp) | acc. to IEC 60947-2 12 kV |
| Tension assignée d’isolement (Ui) | AC 1000 V |
| Tension | 690 V AC |
| Pourvoir assigné de coupure de service en court-circuit (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Courant assigné de courte durée admissible (Icw) | for 1 s 100 kA |
| for 3 s 75 kA | |
| Pouvoir assigné de coupure ultime en court-circuit (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Courant assigné ininterromptu (Iu) | 2000 A |
| Release | Ekip Dip LSIG |
| Type de libération | EL |
| Short-Circuit Performance Level | V |
| Normes et standards | IEC |
| Sub-type | E4.2 |
| Version | W |
| CAD Dimensional Drawing | 1SDH001252R0434 |
| Certificats et Déclarations (Numéro de document) | |
| Certificat ATEX | No certification needed |
| Certificat CSA | No certification needed |
| CSA Certificate (Intrinsic Safe) | No certification needed |
| Fiche produit, informations techniques | 1SDC200023D0309 |
| Déclaration de Conformité - CE | 9AKK106713A5545 |
| Certificat UL | No certification needed |
| VDE Certificate | No certification needed |
| Mechanical Drawings | 1SDH001001R0102 |
| Wiring Diagram | 1SDM000091R0001 |
| Instructions et manuels | 1SDH001000R0004 |
| Classifications | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Code de catégorie granulaire IDEA (IGCC) | 4926 >> Air circuit breakers |
| Code de classification d'objet | Q |
| UNSPSC | 39121615 |
| Catégorie DEEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA073083R1 Appareillage industriel basse tension (EC000228)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique2000 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique690 V
Nom de la caractéristiqueCourant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz (EF007048)
Valeur de la caractéristique150 kA
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique2000 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique1200.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique3000.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement sur pièce de châssis séparée
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique de tiroir pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique4
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueRaccordement sur pièce de châssis séparée
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueContact à poussoir
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30
