ABBARE et transformateurs2CSG101100R1101 ABB CT30/100 Split noyau de transformateur de courant

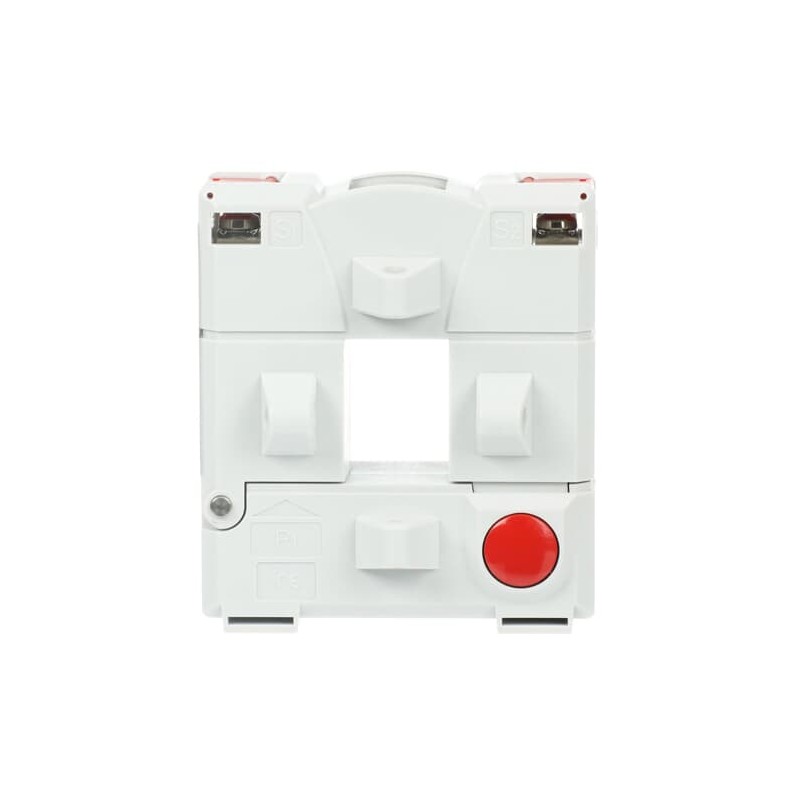

ABB 2CSG101100R1101 2CSG101100R1101 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

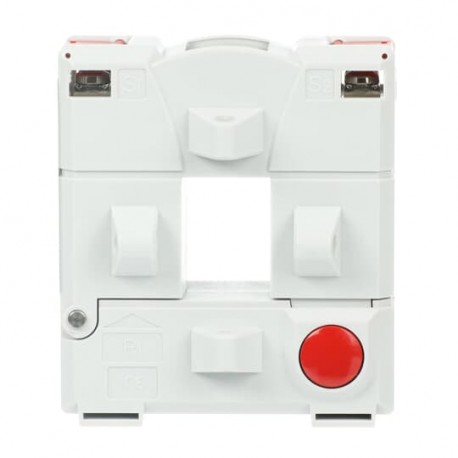

2CSG101100R1101 ABB CT30/100 Split noyau de transformateur de courant

Référence: 2CSG101100R1101

Fabricant: ABB

Description:

CT30/100 Split noyau de transformateur de courant
Trans. intens. Match de base 100/5

Catégories:

  • Appareillage industriel basse tension > Transformateur
  • ABB > ARE et transformateurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

CT30/100 est une scission du noyau du transformateur de courant utilisé pour transformer les courants primaires../5A secondaires courants pour les c de.un. instruments de mesure

La commande

  • Quantité D'Ordre Minimum:
    1 pièce
  • Tarif Des Douanes, Numéro:
    Quatre vingt cinq million quarante trois mille cents vingt et un

Téléchargements Populaires

  • Fiche De Données Techniques De L'Information:
    2CSC400002D0209

Dimensions

  • Le Produit Net De La Largeur:
    0.093m
  • Le Produit Net De La Hauteur:
    0.106m
  • Le Produit Net De La Profondeur:
    0.034m
  • Produit Poids Net:
    0.850kg

Technique

  • Type De Montage:
    Split de base par le biais de primaires
  • Nominale De La Croix-Section:
    2 x 30 x 10 mm
  • Courant Nominal Au Primaire (Jepn):
    Cent

Environnementale

  • RoHS Status:
    Suite à la Directive européenne 2002/95/CE de la commission du 18 août 2005 et modification

Les certificats et les Déclarations (Numéro de Document de l')

  • Déclaration de Conformité CE:
    ITSCE115CT
  • Informations Environnementales:
    Voir La Directive RoHS De L'Information
  • Les Instructions et les Manuels:
    Non applicable
  • La Directive RoHS De L'Information:
    2CSC445004K0901

Conteneur D'Informations

  • Paquet Niveau 1 Unités:
    1 pièce
  • Paquet Niveau 1 Largeur:
    0,23 m
  • Paquet De Niveau 1 De La Hauteur:
    0.12 m
  • Paquet Niveau 1 Durée:
    0,3 m
  • Paquet Niveau 1 Poids Brut:
    0,85 kg
  • Paquet Niveau 1 EAN:
    8012542887805

Les Classifications

  • Objet Code De Classification:
    T
  • ETIM 4:
    EC002048 - transformateur de Courant
  • ETIM 5:
    EC002048 - transformateur de Courant
  • ETIM 6:
    EC002048 - transformateur de Courant

ETIM for 2CSG101100R1101 Appareillage industriel basse tension (EC002048)

Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueTransformateur de mesure de courant traversant
Nom de la caractéristiqueCourant assigné primaire In (EF007405)
Valeur de la caractéristique100 A
Nom de la caractéristiqueClasse de précision (EF008842)
Valeur de la caractéristique3
Nom de la caractéristiqueFacteur de limite de surintensité (EF007511)
Valeur de la caractéristiqueFS 5
Nom de la caractéristiqueÉtalonné (EF008836)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec protection contre les contacts accidentels (EF008186)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueHauteur de l'ouverture (EF012757)
Valeur de la caractéristique30 mm
Nom de la caractéristiqueLargeur de l'ouverture (EF012758)
Valeur de la caractéristique20 mm
Nom de la caractéristiqueDiamètre d'ouverture (EF005153)
Valeur de la caractéristique110 mm
Nom de la caractéristiqueFixation par encliquetage (EF007462)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec rail en cuivre (EF007380)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRaccord secondaire (EF021093)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueNombre d'entrées primaires (EF006947)
Valeur de la caractéristique1
