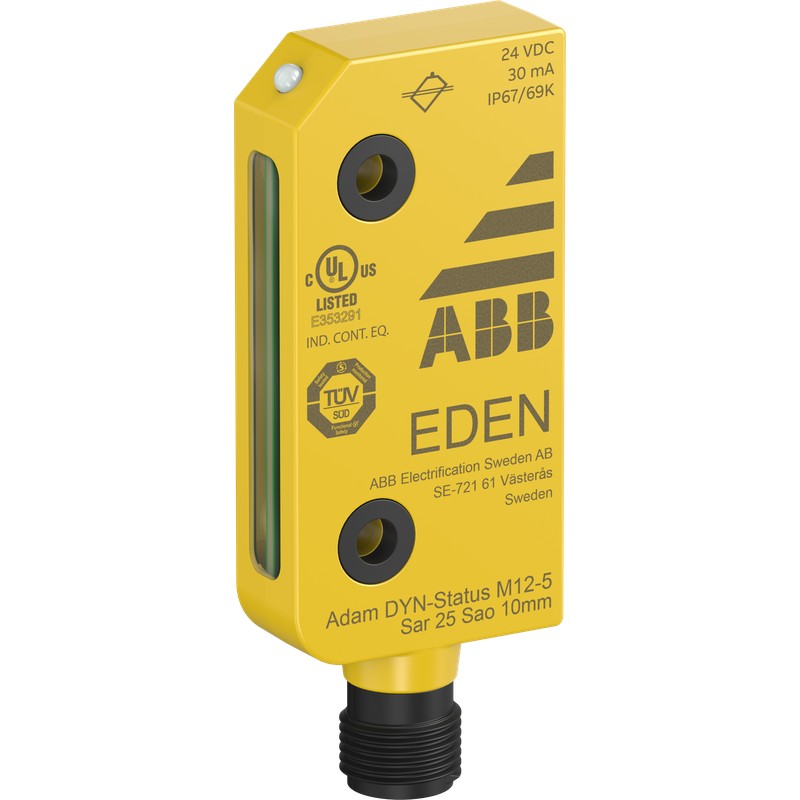

2TLA020051R5200 ABB Adam DYN-Statut M12-5 contact
Référence: 2TLA020051R5200
Fabricant: ABB
Description:
Adam DYN-Statut M12-5 contact
Adam DYN-Status M12-5 Sensor
Catégories:
- Détecteurs > Détecteur de proximité magnétique
- ABB > Clôtures et portes roulantes
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 8536508000 |
| Type principal du produit | Eden |
| Nom du produit | Sensor |
| Fonction | Non-contact safety sensor used as interlocking device - Actuator to be ordered separately |
| Sous-fonction | StatusBus |
| Indicateur d'état | Oui |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2TLC010044L0201 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Données EPLAN | 9AAC170156_EPLAN |
| Vidéo marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Installation | |
| Instructions et manuels | 2TLC172271M0201 |
| Type de montage | Not flat |
| Dimensions | |
| Profondeur/longueur nette du produit | 12 mm |
| Hauteur nette du produit | 75.2 mm |
| Largeur nette du produit | 30 mm |
| Poids net du produit | 0.026 kg |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Informations de sécurité | |
| Agence de certification | TÜV Süd |
| Catégorie de sécurité | 4 |
| Niveau de performance (PL) | Up to e |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Technique | |
| Interface de communication | DYNlink |
| Configuration de la connexion | M12-5 male |
| Nombre de sorties | Contacts non sécurisés, non retardés 0 |
| Non-fiable, semi-conducteurs non retardés 1 | |
| Distance de fonctionnement (Sn) | 15 mm |
| PCB revêtu | Non |
| Probabilité de défaillance dangereuse par heure (PFDH) | 4.5 10-9 heure |
| Tension d'alimentation de commande nominale (Us) | 24 V DC |
| Technique UL/CSA | |
| Type de boîtier UL/CSA | 4X |
| Environnemental | |
| Température de l'air ambiant | Operation -40 ... 70 °C |
| Storage -40 ... +70 °C | |
| Degré de protection | IP67 |
| IP69K | |
| Matériel | Housing: Plastic (PBT) |
| Coating housing: Uncoated | |
| Moulding: Epoxy | |
| Humidité de fonctionnement (RHamb) | 35 to 85% (no icing, no condensation) |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2022-006480 |
| Informations RoHS | 2CMT2022-006499 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006522 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| ABB EcoSolutions | |
| Déclaration environnementale de produit - DEP | 2TLC010222D0201 |
| Certificats et déclarations | |
| Certificat cULus | 2TLC172139D0201 |
| Déclaration de conformité - CE | 2TLC172133D0201 |
| Déclaration de conformité - UKCA | 2TLC010159D0201 |
| Certificat TÜV | 2TLC172134D0201 |
| Certificat UL | 2TLC172139D0201 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | bag 1 pièce |
| Largeur du niveau d’emballage 1 | 16 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 75 mm |
| Hauteur du niveau d’emballage 1 | 75 mm |
| Poids brut du colis niveau 1 | 0.052 kg |
| Code EAN du niveau d’emballage 1 | 7350024480313 |
| Classifications et normes externes | |
| eClass | V11.0 : 27272402 |
| ETIM 7 | EC002544 - Magnetic proximity switch |
| ETIM 8 | EC002544 - Magnetic proximity switch |
| ETIM 9 | EC002544 - Magnetic proximity switch |
| Code de catégorie granulaire IDEA (IGCC) | 6147 >> Non contact sensors |
| UNSPSC | 41111916 |
| Code de classification des objets | B |
ETIM for 2TLA020051R5200 Détecteurs (EC002544)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueNombre de sorties de semiconducteur avec fonction de signalisation (EF003945)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de sorties retardées avec fonction de signalisation (EF003946)
Valeur de la caractéristique0
Nom de la caractéristiqueType d'actionnement (EF006949)
Valeur de la caractéristiqueTranspondeur
Nom de la caractéristiqueFinition de l'interface pour communication orientée sur la sécurité (EF003956)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueConnecteur M12
Nom de la caractéristiqueFinition de la sortie de commutation (EF003962)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur du capteur (EF007094)
Valeur de la caractéristique30 mm
Nom de la caractéristiqueHauteur du capteur (EF007283)
Valeur de la caractéristique75.2 mm
Nom de la caractéristiqueLongueur du capteur (EF007334)
Valeur de la caractéristique12 mm
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de construction du boîtier (EF004008)
Valeur de la caractéristiqueType de construction spécial
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueNon revêtu
Nom de la caractéristiqueDistance de commutation protégée ARRÊT (EF004011)
Valeur de la caractéristique25 mm
Nom de la caractéristiqueDistance de commutation protégée MARCHE (EF004012)
Valeur de la caractéristique10 mm
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristique3
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueNiveau e
Nom de la caractéristiqueCourant de sortie max. au niveau de la sortie protégée (EF004035)
Valeur de la caractéristique0.05 mA
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueConditions de montage mécaniques du capteur (EF004041)
Valeur de la caractéristiqueNon plan
Nom de la caractéristiqueTension d'alimentation assignée CC (EF007078)
Valeur de la caractéristique24 V
Nom de la caractéristiqueType de tension (EF000187)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueDétection transversale/de court-circuit possible (EF004093)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueDistance de commutation (EF003647)
Valeur de la caractéristique15 mm
Nom de la caractéristiqueAvec fonction de surveillance des appareils disposés en aval (EF004052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP67
