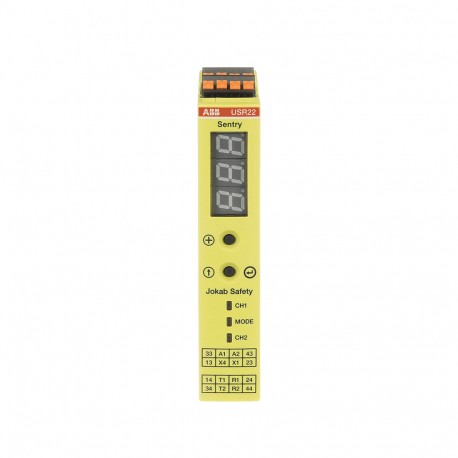

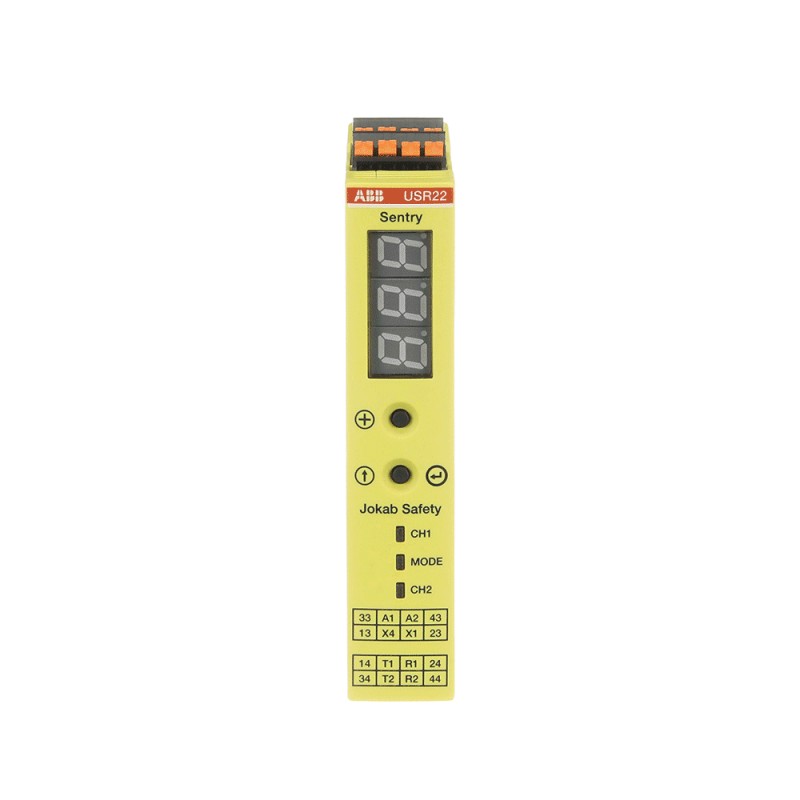

2TLA010070R0401 ABB Sentinelle USR22P Relais de sécurité Push-In
2TLA010070R0401
ABB
Sentinelle USR22P Relais de sécurité Push-In
Sentry USR22P Safety relay
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Relais de sécurité
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| EAN | 7350024486353 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2TLC010037L0201 |
| Instructions et manuels | 2TLC010073M0201 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Diagramme des dimensions | 2TLC010001U0201 |
| Schéma de câblage | 2TLC010017T0001 |
| Données EPLAN | 9AAC188684_EPLAN |
| Vidéo marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensions | |
| Largeur nette du produit | 22.5 mm |
| Hauteur nette du produit | 120 mm |
| Profondeur/longueur nette du produit | 120 mm |
| Poids net du produit | 0.229 kg |
| Technique | |
| Fonction | Safety relay for monitoring of safety devices |
| Sous-fonction | Start/test input, configurable Manual/Auto reset and Timer, Display (error indication and error log) |
| Type de relais temporisé | Multifunction |
| Plage de temps | 0 ... 999 seconds |
| Tension d'alimentation de commande nominale (Us) | 24 V DC |
| Courant de fonctionnement nominal AC-15 (Ie) | 3 A |
| Courant de fonctionnement nominal DC-13 (Ie) | 3 A |
| Degré de protection | IP20 |
| Capacité de connexion | Crimped Pin 1x0.2...2.5 mm² |
| Crimped Pin 2x0.25...1.5 mm² | |
| Flexible with Ferrule 1x0.2...2.5 mm² | |
| Flexible with Ferrule 2x0.25...1.5 mm² | |
| Solid 1x0.2...2.5 mm² | |
| Solid 2x0.25...1.5 mm² | |
| Longueur de dénudage des fils | 6.5 mm |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normes | IS0 13849 |
| Technique UL/CSA | |
| Capacité de connexion UL/CSA | Crimped Pin 1x 24-14 AWG |
| Flexible with Ferrule 1x 24-14 AWG | |
| Solid 1x 24-14 AWG | |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +65 °C |
| Storage -40 ... +70 °C | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2022-006480 |
| Informations RoHS | 2CMT2022-006499 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006522 |
| Certificats et déclarations | |
| Certificat CQC | CQC2017010303977544 |
| Déclaration de conformité - CCC | 2020980303000244 |
| Déclaration de conformité - CE | 2TLC010010D0201 |
| Déclaration de conformité - UKCA | 2TLC010190D0201 |
| Certificat TÜV | 2TLC010008D0201 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 125 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 31 mm |
| Hauteur du niveau d’emballage 1 | 129 mm |
| Poids brut du colis niveau 1 | 0.29 kg |
| Code EAN du niveau d’emballage 1 | 7350024486353 |
| Nombre d’unités au niveau d’emballage 2 | 36 pièce |
| Largeur du niveau d’emballage 2 | 280 mm |
| Profondeur/Longueur du niveau d’emballage 2 | 395 mm |
| Hauteur du niveau d’emballage 2 | 210 mm |
| Poids brut du colis de niveau 2 | 10.7 kg |
| Classifications et normes externes | |
| Code de classification des objets | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| eClass | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| Numéro E (Finlande) | 2712907 |
| Numéro E (Suède) | 3861423 |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Autre |
| Adapté à la surveillance de commutateurs de position (EF007270) | Oui |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Oui |
| Adapté à la surveillance de vannes (EF007272) | Oui |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Oui |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Oui |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Oui |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Oui |
| Finition du raccordement électrique (EF003961) | Fiche |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Évaluation des entrées (EF008245) | À un et deux canaux |
| Avec entrée de démarrage (EF003342) | Oui |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Oui |
| Retardement du déclenchement (EF001129) | 20 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 2 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 2 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Type de sécurité selon IEC 61496-1 (EF004105) | 4 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | 0 + 1 |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Niveau e |
| SIL conformément à IEC 61508 (EF009889) | 3 |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Oui |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 120 mm |
| Profondeur (EF000049) | 120 mm |
