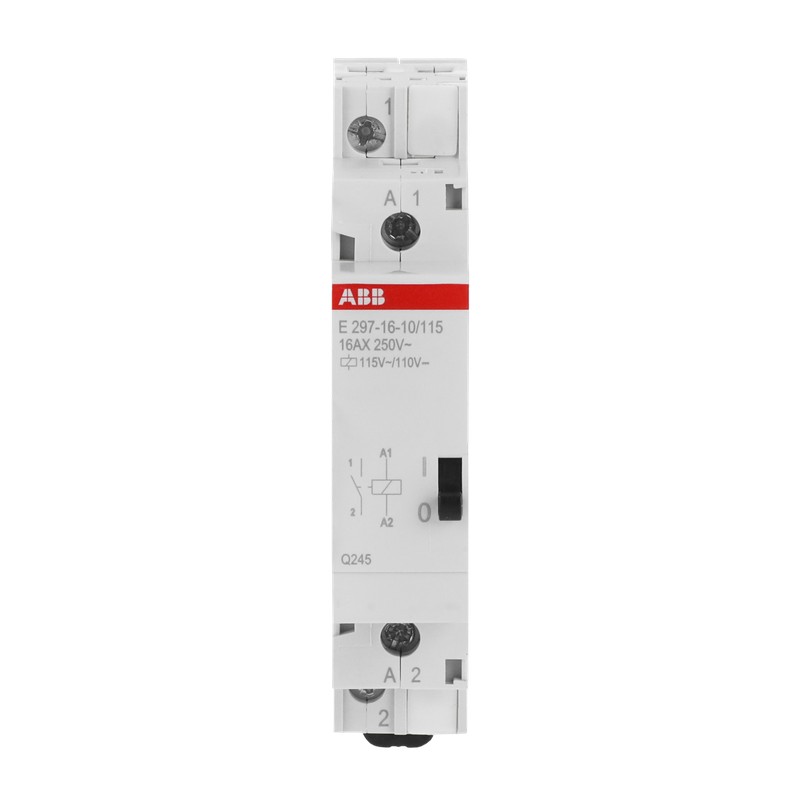

2TAZ311000R2021 ABB E297-16-10/115 Installation de relais
2TAZ311000R2021
ABB
E297-16-10/115 Installation de relais
Relais d’inst. E297-16-10/115 1P 16A 1NA
Appareillage modulaire monté en face avant d'enveloppe > Relais
D'autres appareils modulaires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Fonction | Monostable installation relay |
| Tension nominale du circuit de commande (Uc) | 115 V AC |
| 110 V DC | |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts principaux NON | 1 |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Niveau sonore en dB (A) | (@distance 1 m) 60 dB |
| Couple de serrage | 1.2 - 1.5 N·m |
| Temps de réponse | <3 ms |
| Type de contact | Normalement Ouvert (NO) |
| Consommation de la bobine | Control Voltage V AC 115 V AC |
| Average Pull-in Value 50 Hz 0.90 A | |
| Average Holding Value 50 Hz 1.676 W | |
| Average Holding Value 50 Hz 0.019 A | |
| Control Voltage V AC 110 V DC | |
| Average Pull-in Value DC 0.90 A | |
| Average Holding Value DC 1.676 W | |
| Average Holding Value DC 0.019 A | |
| Capacité de connexion | Solid 1 x 1 ... 10 mm² |
| Flexible 2 x 2.5 mm² | |
| Flexible with Cable End 1 x 0.75 ... 6 mm² | |
| Flexible with Cable Lug 1 x 0.75 ... 6 mm² | |
| Électrique | |
| Tension nominale (Ur) | 250 V AC |
| Tension nominale de fonctionnement | 250 V AC |
| Tension d'alimentation | 103.5 ... 126.5 V AC |
| Tension d'isolement nominale (Ui) | 115 V AC/DC |
| Tension d'alimentation de commande nominale (Us) | 115 V AC |
| 110 V DC | |
| Tension nominale de tenue aux impulsions (Uimp) | 4 kV |
| Courant nominal (In) | 16 A |
| Fréquence nominale (f) | 50 .. 60 Hz |
| Charge maximale de la lampe | 3000 W |
| Flourescent, Uncorrected Power Factor (cos. 0.5) 1800 W | |
| Flourescent, Corrected Power Factor (cos. 0.9): Serial 3000 W | |
| Flourescent, Corrected Power Factor (cos. 0.9): Parallel 2500 W | |
| Flourescent, Corrected Power Factor (cos. 0.9): Single 1800 W | |
| Flourescent, Corrected Power Factor (cos. 0.9): Double 2500 W | |
| Perte de puissance | Total 0.5 W |
| Nombre de contacts NON | 1 |
| Conception | |
| Numéro RAL | RAL 7035 - Gris clair |
| Couleur | Grey |
| Conformité des matériaux | |
| Informations RoHS | 2CCC005103D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20170426 |
| Déclaration REACH | 2CCC005047D0201 |
| Informations REACH | False - does not contain substances > 0.1 mass percentage |
| Date REACH | 20190425 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Consumer |
| Environnemental | |
| Température de l'air ambiant | Operation -25...+55 °C |
| Storage -40...+70 °C | |
| Informations environnementales | 2CCC441012D0202 |
| Dimensions | |
| Largeur en nombre d'espacements modulaires | 1 |
| Largeur nette du produit | 18 mm |
| Hauteur nette du produit | 85 mm |
| Profondeur/longueur nette du produit | 62 mm |
| Poids net du produit | 113 g |
| Profondeur intégrée (t2) | 62 mm |
| Diagramme des dimensions | 9AKK107992A6188 |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | box 10 pièce |
| Poids brut du colis niveau 1 | 1206 g |
| Numéro E (Norvège) | 1404045 |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 2CCC005103D0201 |
| Déclaration de conformité - UKCA | 9AKK108467A6140 |
| Certificat VDE | VDE_E297_40041228 |
| Installation | |
| Instructions et manuels | 2CCC441006M0801 |
| Type de montage | DIN-Rail |
| Position de montage | Any |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CCC441020C0201 |
| Classifications et normes externes | |
| ETIM 9 | EC001652 - Installation relay |
| ETIM 10 | EC001652 - Installation relay |
| UNSPSC | 39122315 |
| eClass | V11.0 : 27142309 |
| Code de classification des objets | K |
| Normes | EN 60669-1 |
| EN 60669-2-2 | |
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Rail DIN |
| Largeur dans les unités de partition (EF002950) | 1 |
| Profondeur d'encastrement (EF000218) | 62 mm |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 1 |
| Courant nominal assigné (EF000227) | 16 A |
| Tension d'alimentation (EF004127) | 103.5 V |
| Type de tension d'alimentation (EF002991) | CA |
| Charge max. de lampe fluorescente (EF004971) | 1800 VA |
