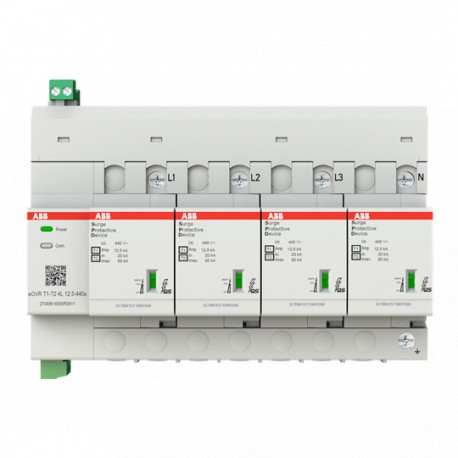

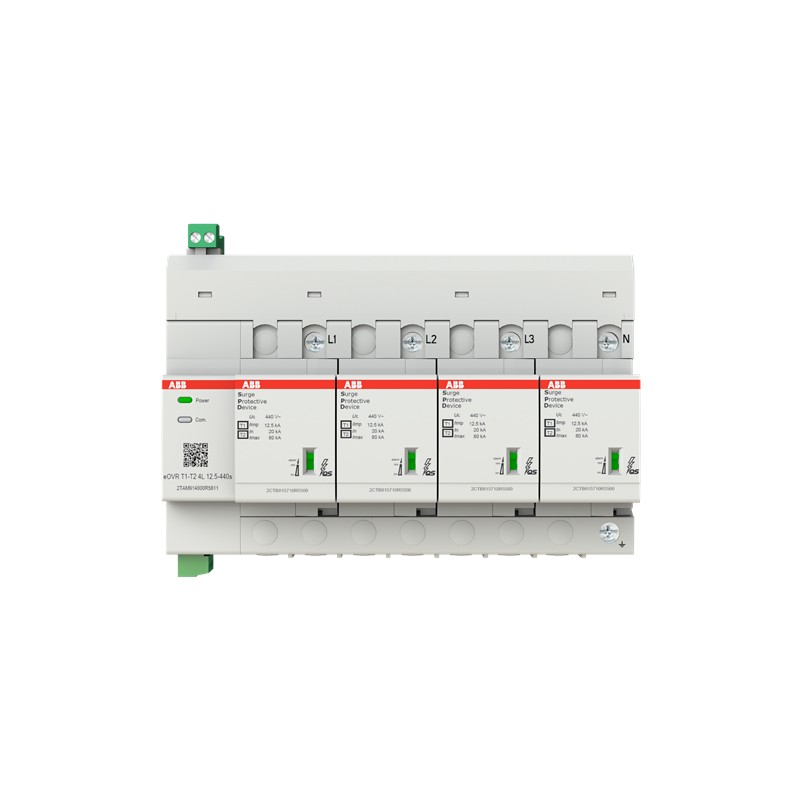

ABB 2TAM914000R5811 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

2TAM914000R5811 ABB eOVRT1T24L12.5440s

Code: 2TAM914000R5811

Fabricant: ABB

Description:

eOVRT1T24L12.5440s
eOVR T1-T2 4L 12.5-440s Digital SPD for energy management via Modbus RTU SPD T1+2, 400/690V TT/TNS system

Catégories:

  • Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
  • ABB > D'autres appareils modulaires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 2.943,38 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 45.1 %
Déchets destinés à l'enfouissement en décharge - DestinationAucun déchet non-dangereux mis en décharge -
Amélioration de l'efficacité énergétique pour les clientsEfficacité du processus - Le produit améliore/optimise le processus. -
Efficacité des processus - Les produits contribuent à rendre les opérations des clients plus résilientes et plus fiables. -
Durée de vie prolongée du produitDurabilité du produit
Modularité du produit
Instructions de démontage en fin de vie9AKK108470A3994
Déclaration environnementale de produit - DEP9AKK108470A1870
Technique
Type de système de distribution basse tensionTN-S
IT
Convient pourTo protect the systems against the transient overvoltage (lightning)
Tension nominale alternative du système (Uo)400 /600 V
Tension maximale de fonctionnement continu (Uc)(L-PE) 440 V
Valeur de test de surtension temporaire (UT)(L-N) 337 V
(N-PE) 1200 V
Pouvoir de coupure nominal en court-circuit (Ics)100 kA
Courant de déchargeNominal 20 kA
Maximum 80 kA
Courant d'impulsionI (imp, 10 / 350 µs) 12.5 kA
Courant d'impulsion de foudre12.5 kA
Tenue aux courts-circuits Icc100 kA
Classe d'arrêtI
II
Nombre de poteaux protégés4
Nombre de pôles4P
Position des bornes neutresRight
Norme de transmissionOptic
VersionPlug-in
Type de produitQS
Options proposéesMonitoring : Surge event counter SPD end of life prediction Upstream back up status SPD status Ambient temperature Nominal voltage Surge amplitude Surge time Alarm : Front face blinking LED Leakage current Overvoltage Undervoltage Upstream back up status MOV end of life treshold SPD status
Fonctionnalité de maintenance préventiveNon
Indicateur d'étatOui
Taille du fusible4 modular spacing
Électrique
Tension nominale (Ur)400 V AC
Niveau de protection de tension ( Up)(N-PE) 1.9 kV
(L-N) 3.8 kV
Conformité des matériaux
Informations RoHS9AKK108466A8539
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Date RoHS20220927
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108468A3363
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
DEEE B2C / B2BBusiness To Consumer
Environnemental
Degré de protectionIP20
Altitude maximale de fonctionnement autoriséeWithout Derating 2000 m
Dimensions
Largeur en nombre d'espacements modulaires9.5
Largeur nette du produit151.9 mm
Hauteur nette du produit130 mm
Profondeur/longueur nette du produit76.7 mm
Poids net du produit1.321 kg
Ingénierie
Données EPLAN9AAF622777_EPLAN
Commande
Nombre d’unités au niveau d’emballage 1box 1 pièce
Poids brut du colis niveau 11.417 kg
Certificats et déclarations
Déclaration de conformité - CE9AKK108466A8539
Installation
Instructions et manuels9AKK108466A7634
Type de montageDIN-Rail
Téléchargements populaires
Dessins mécaniques9AKK108466A7395
9AKK108466A7399
Classifications et normes externes
ETIM 9EC000941 - Surge protection device for power supply systems
ETIM 10EC000941 - Surge protection device for power supply systems
eClassV11.0 : 27130805
Code de classification des objets141DCC
NormesIEC 61643-11 / GB/T 18802.1 / NB/T 10284 / EN 61000-6-2/EN 61000-6-3

ETIM for 2TAM914000R5811 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000941)

Nom de la caractéristiqueForme de réseau CC (EF009926)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau IT (EF009927)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau TN (EF009928)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueForme de réseau TN-C (EF009929)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau TN-C-S (EF009933)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueForme de réseau TN-S (EF009930)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueForme de réseau TT (EF009931)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAutre forme de réseau (EF009932)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de conducteurs (sans mise à la terre) (EF001148)
Valeur de la caractéristique4
Nom de la caractéristiqueCourant de décharge nominal (8/20) (EF004214)
Valeur de la caractéristique20 kA
Nom de la caractéristiqueCourant de décharge maximal (8/20) (EF012274)
Valeur de la caractéristique80 kA
Nom de la caractéristiqueTension nominale CA (EF004220)
Valeur de la caractéristique400 V
Nom de la caractéristiqueTension continue la plus élevée CA (EF004198)
Valeur de la caractéristique440 V
Nom de la caractéristiqueNiveau de protection L-N (EF004236)
Valeur de la caractéristique3.8 kV
Nom de la caractéristiqueNiveau de protection N-PE (EF008796)
Valeur de la caractéristique1.9 kV
Nom de la caractéristiqueProtection max. contre les surintensités, connexion parallèle (fusible) (EF015962)
Valeur de la caractéristique160 A
Nom de la caractéristiqueRésistance aux courts-circuits (Isccr) (EF012627)
Valeur de la caractéristique100 kA
Nom de la caractéristiqueFusible auxiliaire intégré (EF008797)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSans courant de fuite (EF016002)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTaille (EF002566)
Valeur de la caractéristique4 TE
Nom de la caractéristiqueSection de conducteur rigide max. (monofilaire/multifilaire) (EF008827)
Valeur de la caractéristique25 mm²
Nom de la caractéristiqueSection de conducteur flexible max. (fil fin) (EF008828)
Valeur de la caractéristique25 mm²
Nom de la caractéristiqueAvec contact de signalisation à distance (EF000422)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSignalisation au niveau de l'appareil (EF004241)
Valeur de la caractéristiqueOptique
Nom de la caractéristiqueClasse d'essai type 2 (EF004230)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
