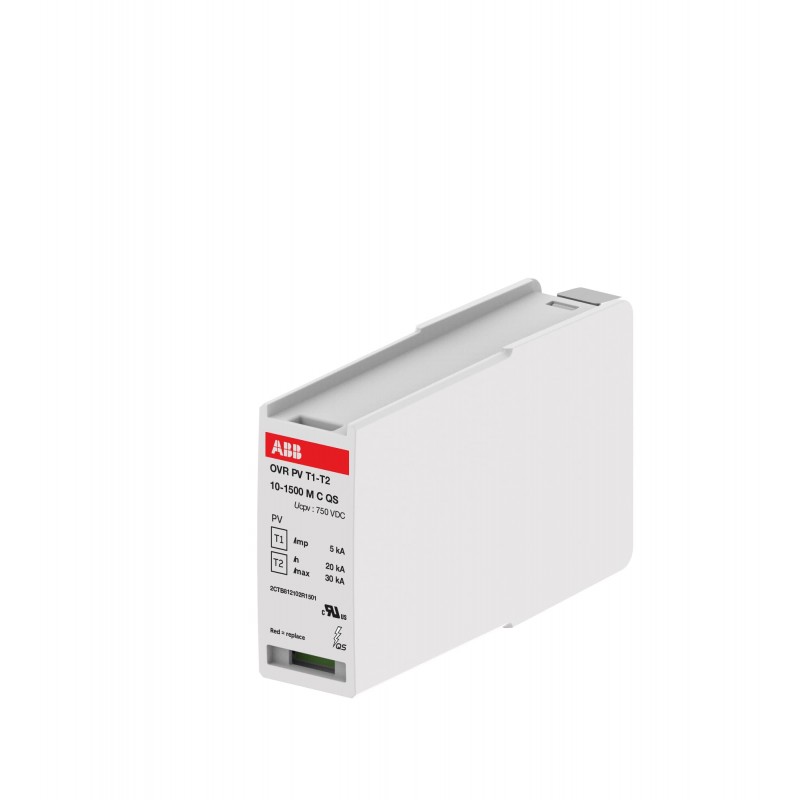

2CTB812102R1501 ABB Prot. À propos de t. OVRPVT1-T210-1500MCQS Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CTB812102R1501 ABB Prot. À propos de t. OVRPVT1-T210-1500MCQS

2CTB812102R1501

ABB

Prot. À propos de t. OVRPVT1-T210-1500MCQS

OVR PV T1-T2 10-1500 M C QS Dispositif de protection contre les surtensions

Plus de détails


Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique

D'autres appareils modulaires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $127.45
Prix unitaire: $127.45
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


  • Type de produit étendu :
    GÉN PV T1-T2 10-1500 M C QS
  • ID produit:
    2CTB812102R1501
  • Ean:
    4053546034752
  • Description du catalogue:
    OVR PV T1-T2 10-1500 M C QS Dispositif de protection contre les surtensions
  • Longue description:
    OVR PV T1-T2 10-1500 M C QS Dispositif de protection contre les surtensions

technique

  • Normes:
    IEC 61 643-11 / EN 50539-11 / UL 1449 4e édition
  • Convient à:
    Pour protéger les systèmes contre la surtension transitoire (foudre)
  • Tension nominale (UR):
    1500 V CC
  • Tension nominale DC:
    1500 V
  • Niveau de protection de tension (haut):
    5 kV
  • Tension maximale du point de puissance (MPP) :
    1500 V
  • Capacité nominale de rupture de court-circuit de service (ICs):
    11 kA
  • Courant de décharge:
    Nominal (8 / 20 μs) 20 kA
    I (max, 8 / 20 μs) 40 kA
    I (total, 10 / 350 μs) 10 kA
  • Classe d’arrestation :
    Je
    Ii
  • Nombre de Polonais protégés :
    2
  • Nombre de chefs d’orchestre :
    2
  • Norme de transmission:
    Optique
  • Version:
    Plug-in
  • Type de montage:
    DIN-Rail
  • Type de produit:
    QS
  • Options fournies :
    Solaire
  • Fonction de maintenance préventive :
    Non
  • Indicateur d’état :
    oui
  • Nombre de batteries:
    0
  • Taille du fusible:
    3 espacements modulaires

Conformité des matériaux

  • Informations RoHS:
    9AKK107991A6344
  • Statut RoHS:
    Suite à la directive européenne 2011/65/UE
  • Date rohs:
    20210322
  • Modèle de rapport sur les minerais de conflit (CMRT) :
    9AKK108468A3363

environnemental

  • Degré de protection :
    IP20 (en)

taille

  • Largeur nette du produit :
    24mm
  • Hauteur nette du produit :
    45mm
  • Profondeur nette du produit / Longueur:
    74mm
  • Poids net du produit :
    0.087Kg

classement

  • Paquet niveau 1 Unités:
    boîte 1 pièce
  • Forfait Niveau 1 Poids brut:
    0,87 kg

Certificats et déclarations

Installation

Téléchargements populaires

Classifications

  • ETIM 8:
    EC000941 - Dispositif de protection contre les surtensions pour systèmes d’alimentation
  • ETIM 9:
    EC000941 - Dispositif de protection contre les surtensions pour systèmes d’alimentation
  • Catégorie WEEE:
    5. Petit équipement (pas de dimension externe supérieure à 50 cm)
  • DEEE B2C / B2B :
    Business To Business
  • CN8 :
    8535 40 00
  • Classe électronique:
    V11.0 : 27130805
  • Code de classification des objets :
    141DCC

ETIM for 2CTB812102R1501 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000941)
Caractéristique Valeur
Forme de réseau CC (EF009926) Oui
Forme de réseau IT (EF009927) Non
Forme de réseau TN (EF009928) Non
Forme de réseau TN-C (EF009929) Non
Forme de réseau TN-C-S (EF009933) Non
Forme de réseau TN-S (EF009930) Non
Forme de réseau TT (EF009931) Non
Autre forme de réseau (EF009932) Non
Nombre de conducteurs (sans mise à la terre) (EF001148) 2
Courant de décharge nominal (8/20) (EF004214) 20 kA
Courant de décharge maximal (8/20) (EF012274) 20 kA
Tension nominale CC (EF004221) 1500 V
Tension continue la plus élevée CC (EF004777) 1500 V
Tension PV max. (EF008795) 1500 V
Niveau de protection (EF003525) 5 kV
Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) 10 A
Résistance aux courts-circuits (Isccr) (EF012627) 11 kA
Protection intégrée contre les courts-circuits (EF016000) Non
Fusible auxiliaire intégré (EF008797) Non
Sans courant de fuite (EF016002) Non
Type de montage (EF000003) Autre
Taille (EF002566) 3 TE
Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) 35 mm²
Section de conducteur flexible max. (fil fin) (EF008828) 25 mm²
Avec contact de signalisation à distance (EF000422) Non
Signalisation au niveau de l'appareil (EF004241) Optique
Classe d'essai type 2 (EF004230) Oui
Classe de protection (IP) (EF005474) IP20

Datasheet - PDF

▲
Titre: Taille: Type:
PDF PROTECTION & SAFETY EN .pdf 25 Mbytes
