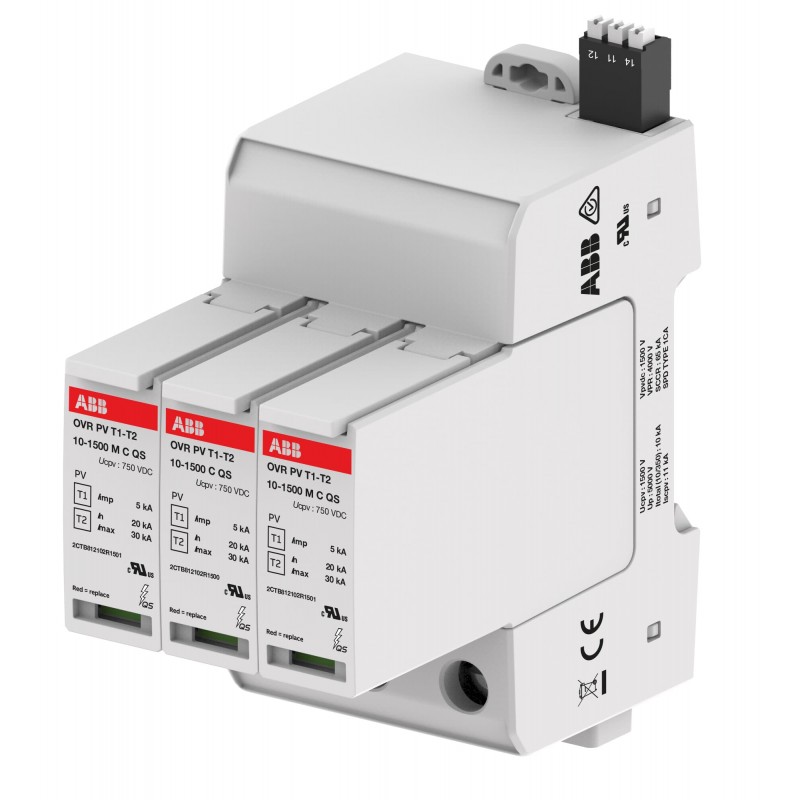

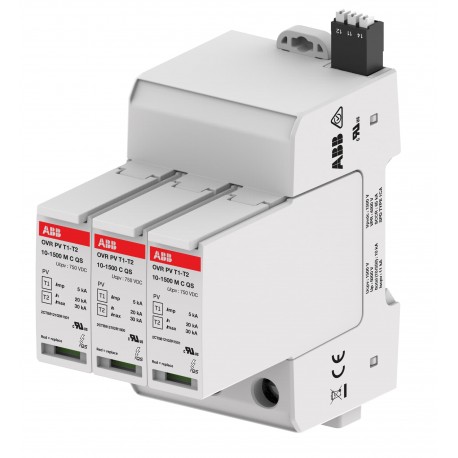

2CTB812101R1500 ABB Enveloppe Prot. OVR PV T1-T2 10-1500 PTSQS
2CTB812101R1500
ABB
Enveloppe Prot. OVR PV T1-T2 10-1500 PTSQS
OVR PV T1-T2 10-1500 P TS QS Surge Protective Device
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
D'autres appareils modulaires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Convient pour | To protect the systems against the transient overvoltage (lightning) |
| Tension nominale CC | 1500 V |
| Tension maximale de fonctionnement continu (Uc) | (L-PE) 1500 V |
| (L-L) 1500 V | |
| (L-N) 0 V | |
| (N-PE) 0 V | |
| Tension du point de puissance maximale (MPP) | 1500 V |
| Pouvoir de coupure nominal en court-circuit (Ics) | 11 kA |
| Courant de décharge | Nominal (8 / 20 µs) 20 kA |
| I (max, 8 / 20 µs) 30 kA | |
| I (total, 10 / 350 µs) 10 kA | |
| Courant d'impulsion | I (imp, 10 / 350 µs) 5 kA |
| I (total, 10 / 350 µs) 10 kA | |
| Tenue aux courts-circuits Icc | 11 kA |
| Classe d'arrêt | I |
| II | |
| Nombre de poteaux protégés | 2 |
| Nombre de pôles | 3P |
| Nombre de conducteurs | 2 |
| Norme de transmission | Optic |
| Version | Plug-in |
| Type de produit | QS |
| Options proposées | Solar |
| Fonctionnalité de maintenance préventive | Non |
| Indicateur d'état | Oui |
| Nombre de batteries | 0 |
| Taille du fusible | 3 modular spacing |
| Électrique | |
| Tension nominale (Ur) | 1500 V DC |
| Niveau de protection de tension ( Up) | 5 kV |
| Technique UL/CSA | |
| Tension maximale de fonctionnement continu UL/CSA (MCOV) | (L-PE) 1500 V |
| (L-L) 1500 V | |
| (L-N) 0 V | |
| (N-PE) 0 V | |
| Indice de protection de tension UL/CSA (VPR) | Lpe 4 kV |
| Ll 4 kV | |
| Ln 0 kV | |
| Npe 4 kV | |
| Conformité des matériaux | |
| Informations RoHS | 9AKK107991A6344 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20230707 |
| Déclaration REACH | 9AKK107492A1906 |
| Informations REACH | False - does not contain substances > 0.1 mass percentage |
| Date REACH | 20231212 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Business |
| Environnemental | |
| Degré de protection | IP20 |
| Altitude maximale de fonctionnement autorisée | Without Derating 4000 m |
| Dimensions | |
| Largeur en nombre d'espacements modulaires | 3 |
| Largeur nette du produit | 64 mm |
| Hauteur nette du produit | 110 mm |
| Profondeur/longueur nette du produit | 84 mm |
| Poids net du produit | 0.497 kg |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Poids brut du colis niveau 1 | 0.497 kg |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 9AKK107991A6344 |
| Certificat UL | 2CTC431021G1701 |
| Installation | |
| Instructions et manuels | 2CTC431032M1701 |
| Type de montage | DIN-Rail |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CTC431110D0201 |
| Dessins mécaniques | 2CTC812000F0200 |
| 2CTC812000F0202 | |
| 2CTC812000F0203 | |
| Classifications et normes externes | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| eClass | V11.0 : 27130805 |
| Code de classification des objets | 141DCC |
| Normes | IEC 61 643-11 / EN 50539-11 / UL 1449 4th ed |
