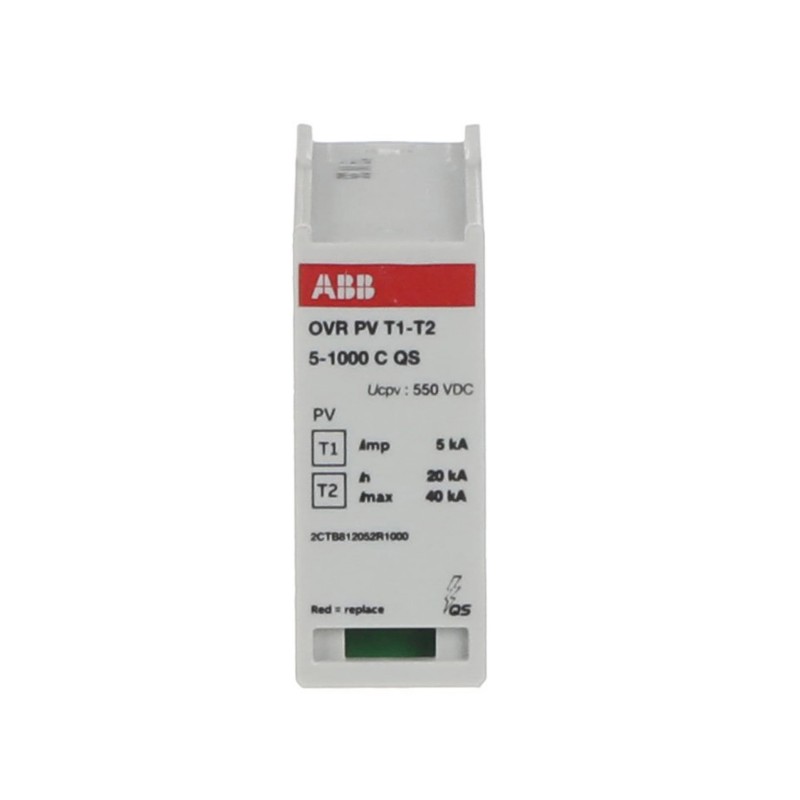

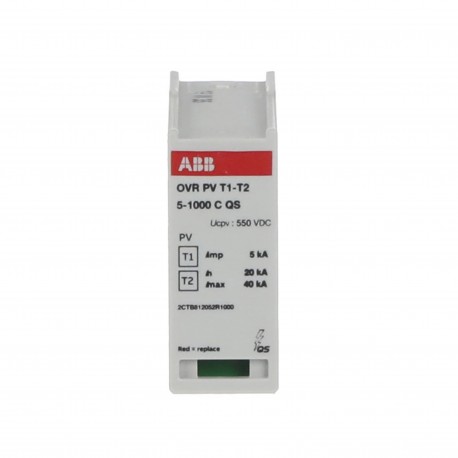

2CTB812052R1000 ABB Prot. À propos de t. OVRPVT1-T25-1000CQS
2CTB812052R1000
ABB
Prot. À propos de t. OVRPVT1-T25-1000CQS
OVR PV T1-T2 5-1000 C QS Surge Protective Device
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
D'autres appareils modulaires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Convient pour | To protect the systems against the transient overvoltage (lightning) |
| Tension nominale CC | 1000 V |
| Tension du point de puissance maximale (MPP) | 1000 V |
| Pouvoir de coupure nominal en court-circuit (Ics) | 11 kA |
| Courant de décharge | Nominal (8 / 20 µs) 20 kA |
| I (max, 8 / 20 µs) 40 kA | |
| I (total, 10 / 350 µs) 5 kA | |
| Classe d'arrêt | I |
| II | |
| Nombre de poteaux protégés | 2 |
| Nombre de conducteurs | 2 |
| Norme de transmission | Optic |
| Version | Plug-in |
| Type de produit | QS |
| Options proposées | Solar |
| Fonctionnalité de maintenance préventive | Non |
| Indicateur d'état | Oui |
| Nombre de batteries | 0 |
| Taille du fusible | 3 modular spacing |
| Coupe transversale (Across) | Maximum Conductor Solid-Stranded 35 mm² |
| Maximum Conductor Flexible 25 mm² | |
| Électrique | |
| Tension nominale (Ur) | 1000 V DC |
| Niveau de protection de tension ( Up) | 3.8 kV |
| Conformité des matériaux | |
| Informations RoHS | 9AKK107991A6344 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20230707 |
| Déclaration REACH | 9AKK107492A1906 |
| Informations REACH | False - does not contain substances > 0.1 mass percentage |
| Date REACH | 20231212 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Business |
| Environnemental | |
| Degré de protection | IP20 |
| Dimensions | |
| Largeur nette du produit | 24 mm |
| Hauteur nette du produit | 45 mm |
| Profondeur/longueur nette du produit | 74 mm |
| Poids net du produit | 0.079 kg |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Poids brut du colis niveau 1 | 0.079 kg |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 9AKK107991A6344 |
| Installation | |
| Instructions et manuels | 2CTC431032M1701 |
| Type de montage | DIN-Rail |
| Téléchargements populaires | |
| Dessins mécaniques | 2CTC812000F0300 |
| Classifications et normes externes | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| UNSPSC | 39121610 |
| eClass | V11.0 : 27130805 |
| Code de classification des objets | 141DCC |
| Normes | IEC 61 643-11 / EN 50539-11 |
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Oui |
| Forme de réseau IT (EF009927) | Non |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Non |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Non |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Nombre de conducteurs (sans mise à la terre) (EF001148) | 2 |
| Courant de décharge nominal (8/20) (EF004214) | 20 kA |
| Courant de décharge maximal (8/20) (EF012274) | 20 kA |
| Tension nominale CC (EF004221) | 1000 V |
| Tension continue la plus élevée CC (EF004777) | 1000 V |
| Tension PV max. (EF008795) | 1000 V |
| Niveau de protection (EF003525) | 3.8 kV |
| Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) | 10 A |
| Résistance aux courts-circuits (Isccr) (EF012627) | 11 kA |
| Protection intégrée contre les courts-circuits (EF016000) | Non |
| Fusible auxiliaire intégré (EF008797) | Non |
| Sans courant de fuite (EF016002) | Non |
| Type de montage (EF000003) | Autre |
| Taille (EF002566) | 3 TE |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 35 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 25 mm² |
| Avec contact de signalisation à distance (EF000422) | Non |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 2 (EF004230) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
