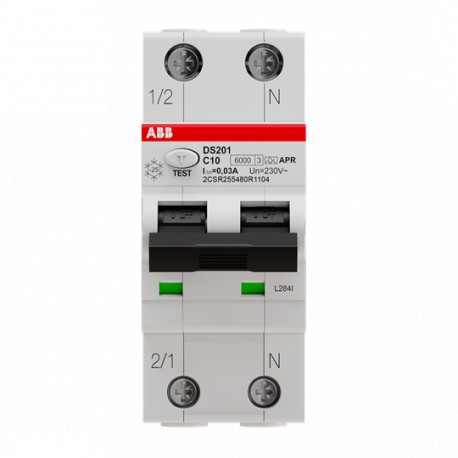

2CSR255480R1104 ABB I.com.DS200 1P+N C 10A A APR 10kA 30mA Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CSR255480R1104 ABB I.com.DS200 1P+N C 10A A APR 10kA 30mA

2CSR255480R1104

ABB

I.com.DS200 1P+N C 10A A APR 10kA 30mA

La série DS201 est un RCBO 1P+N en largeur de deux modules pour la protection des circuits monophasés de l’utilisateur final contre les courants de surcharge et de court-circuit ; protection contre les effets des courants de défaut à la terre alternatifs sinusoïdaux et à pulsations directes ; protection contre les contacts indirects et protection supplémentaire contre les contacts directs (avec sensibilité = 30 mA). Le type APR offre un compromis optimal entre sécurité et continuité de service, grâce à la résistance aux déclenchements indésirables, offrant une bonne protection et une bonne isolation des charges résistives et inductives.

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur différentiel

Tertiaire / industriel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $127.79
Prix unitaire: $127.79
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


b'

Informations générales

Type de produit étendu :
DS201 C10 AVR30
ID produit:
Référence 255480R1104
Ean:
8012542399612
Description du catalogue:
DS201 C10 APR30 - RCBO
Longue description:
La série DS201 est un RCBO 1P+N en largeur de deux modules pour la protection des circuits monophasés de l’utilisateur final contre les courants de surcharge et de court-circuit ; protection contre les effets des courants de défaut à la terre alternatifs sinusoïdaux et à pulsations directes ; protection contre les contacts indirects et protection supplémentaire contre les contacts directs (avec sensibilité = 30 mA). Le type APR offre un compromis optimal entre sécurité et continuité de service, grâce à la résistance aux déclenchements indésirables, offrant une bonne protection et une bonne isolation des charges résistives et inductives.
\n

technique

Normes:
CEI/EN 61009-1, CEI/EN 61009-2-1
Type de courant résiduel :
Un type
Nombre de Polonais:
2
Nombre de Polonais protégés :
1
Courant évalué (IN):
10 A
Sensibilité au courant nominal :
0,03 A
Tension nominale (UR):
230 V
Tension d’isolation nominale (UJe):
500 V
Catégorie overvoltage:
Iii
Degré de pollution:
2
Tension d’essai (Ut):
170 … 264 V
Fréquence nominale (f):
50 ... 60 Hz
Capacité de court-circuit nominale (ICn):
6 kA
Capacité de rupture de court-circuit ultime nominale (ICu):
10 kA
Capacité nominale de rupture de court-circuit de service (ICs):
7,5 kA
Capacité de rupture résiduelle nominale (IΔm) :
EN 61009-1 6000 A

CEI 61009-1 6000 A
Tension de résistance à l’impulsion nominale primaire:
4 kV
Tension d’essai diélectrique :
2,5 kV
Caractéristique de trébuchement:
C
Classe limitant l’énergie :
3
Immunité aux surtensions selon IEC 61000-4-5:
3000 A
Type de logement:
Groupe d’isolation I - II, RAL 7035
Type d’actionneur :
Toggle - Groupe d’isolation II, Noir RAL 9005, scellable en position ON-OFF
Indication de position de contact :
Rouge ON / Green OFF
Indication de défaut :
Drapeau bleu sur la bascule
Endurance électrique:
Cycle 10000
Endurance mécanique (Nendu (endu)):
Cycle de 20000
Degré de protection :
Terminaux IP20

Boîtier IP40
Résistance au choc acc. à l’IEC 60068-2-27 :
25g / 2 chocs / 13 ms
Résistance aux vibrations acc. à l’IEC 60068-2-6 :
0,1 mm ou 1 g - 20 cycles à 5... 150... 5 Hz
Conditions environnementales :
28 cycles

avec 55 °C / 90-96 %

et 25 °C / 95-100 %
Température ambiante de référence de l’air :
30 °C
Type terminal:
Terminaux à vis
Type de terminal à vis :
Terminal de levage bidirectdirectal Failsafe
Taille du câble:
25 mm²
Capacité de raccordement :
Jeu de barres 10/10 mm²

Bloqué 0,75 ... 25 millimètres²

Flexible avec virole 0,75 ... 16 millimètres²

Flexible 0,75 ... 16 millimètres²
Couple serrage :
2.8 N·m
Longueur de décapage du fil:
12 mm
Type de montage:
sur rail DIN EN 60715 (35mm) au moyen d’un clip de montage
Position de montage :
quelconque
Connexion d’alimentation :
arbitraire
Position des terminaux neutres :
Droite
Perte de puissance :
1,8 W
Nombre d’espacements modulaires par rail DIN :
2
Type d’accessoire:
Contact auxiliaire

Contact de signal / contact auxiliaire

Voyage Shunt

Contact auxiliaire pour le raccord inférieur

Libération de sous-tension

Libération de surtension

Dispositif de commande du moteur

environnemental

Température de l’air ambiant :
Fonctionnement -25...55 °C

UL/CSA technique

Cote du courant de court-circuit (SCCR) :
0,03 A

taille

Largeur nette du produit :
0,035 m
Hauteur nette du produit :
0,085 m
Profondeur nette du produit / Longueur:
0,069 m
Poids net du produit :
0,200 kg

Informations sur les conteneurs

Paquet niveau 1 Unités:
boîte 1 pièce
Largeur du paquet niveau 1 :
40 mm
Package Niveau 1 Hauteur:
106 mm
Package Niveau 1 Profondeur / Longueur:
80 mm
Forfait Niveau 1 Poids brut:
225 grammes
Forfait Niveau 1 EAN:
8012542399612
Paquet niveau 2 Unités:
5 pièces
Paquet Niveau 2 Largeur:
200 mm
Package Niveau 2 Hauteur:
106 mm
Package Niveau 2 Profondeur / Longueur:
80 mm
Forfait Niveau 2 Poids brut:
1125 grammes
Forfait Niveau 2 EAN:
8012542585916

classement

Quantité minimale de commande :
1 pièce
Numéro de tarif douanier:
85363010
E-Number (Suède):
2100435
E-Number (Finlande):
3211235

Certificats et déclarations (numéro de document)

Déclaration de conformité - CE:
\nRéférence 9AKK106713A5588
Informations environnementales:
\n2CSC422002K2701
Instructions et manuels:
\nRéférence 9AKK107492A6006
Informations RoHS:
\n2CSC422002K2701

Téléchargements populaires

Fiche de données, Informations techniques:
\nRéférence 9AKK107492A6187
Instructions et manuels:
\nRéférence 9AKK107492A6006

Classifications

Code de classification des objets :
Q
ETIM 6:
EC000905 - Disjoncteur de fuite à la terre
ETIM 7:
EC000905 - Disjoncteur de fuite à la terre
\n
'
