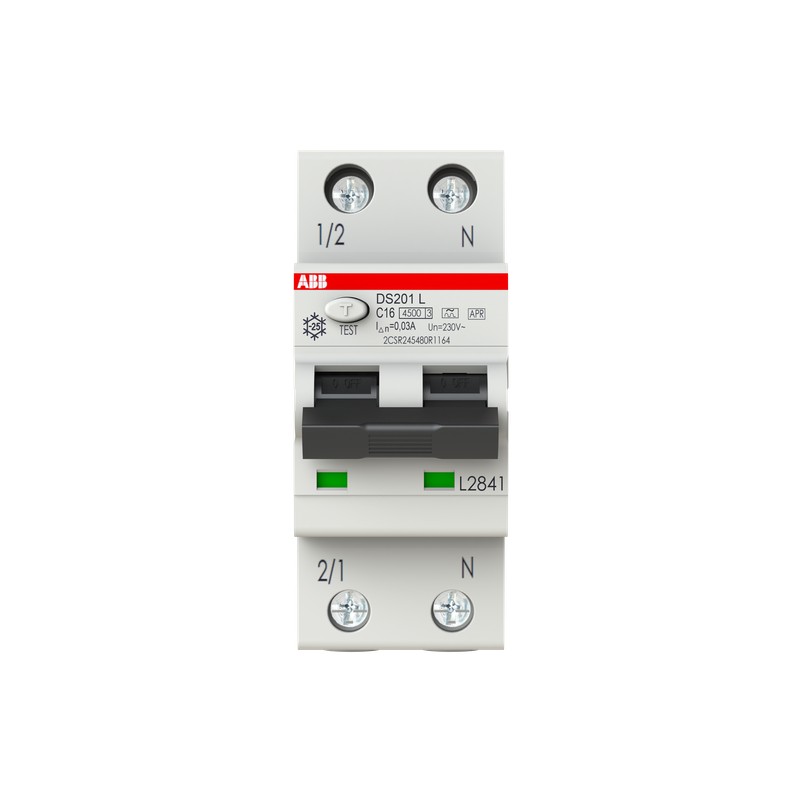

2CSR245480R1164 ABB I.com.DS200L 1P+N C 16A A APR 6kA 30mA
2CSR245480R1164
ABB
I.com.DS200L 1P+N C 16A A APR 6kA 30mA
Residual Current Circuit Breaker with Overcurrent Protection DS201 L - 1P+N - 30 mA - 16 A - C - Type A APR
Appareils de protection des installations, des équipements et des personnes > Disjoncteur différentiel
Tertiaire / industriel
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Profil EcoSolutions | 9AKK108470A2163 |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 75.20 % |
| Déchets destinés à l'enfouissement en décharge - Destination | Aucun déchet non-dangereux mis en décharge - |
| UL 2799 Zero Waste To Landfill Validation available | |
| Teneur en matériaux durables dans les emballages (% en poids) | Carton recyclé - 98 % |
| Papier recyclé - 00 % | |
| Polymère recyclé chimiquement - 00 % | |
| Durée de vie prolongée du produit | Durabilité du produit |
| Instructions de démontage en fin de vie | 9AKK108469A2268 |
| Déclaration environnementale de produit - DEP | 9AKK108468A5756 |
| Technique | |
| Type de courant résiduel | Type A APR |
| Tension d'essai (Ut) | Minimum 170 V |
| Maximum 264 V | |
| Tension d'essai diélectrique | 2 kV |
| Pouvoir de coupure ultime en court-circuit (Icu) | 6 kA |
| Pouvoir de coupure résiduel nominal (IΔm) | EN 61009-1 4500 A |
| IEC 61009-1 4500 A | |
| Pouvoir de coupure nominal en court-circuit (Ics) | 4.5 kA |
| Courant de surtension maximal | 3 kA |
| Connexion de l'alimentation électrique | Arbitrary |
| Indication de la position du contact | Red ON / Green OFF |
| Classe de limitation d'énergie | 3 |
| Endurance électrique | 10000 cycle |
| Endurance mécanique | 20000 cycle |
| Nombre de poteaux protégés | 1 |
| Nombre de pôles | 1P+N |
| Nombre d'espacements modulaires par rail DIN | 2 |
| Indication de défaut | Blue Flag on Toggle |
| Caractéristiques de fonctionnement | 10ms Delay (High Immunity) |
| Position des bornes neutres | Right |
| Couple de serrage | 2.8 N·m |
| Type d'accessoire | Auxiliary contact, Signal contact / auxiliary contact, Shunt trip, Auxiliary contact for bottom fitting, Overvoltage release, Motor operating device |
| Type d'actionneur | Toggle - Insulation group II, Black RAL 9005, sealable in ON-OFF positions |
| Type de logement | Insulation group I - II, RAL 7035 |
| Type de borne à vis | Failsafe Bi-directional Cylinder-lift Terminal |
| Accessoires disponibles | Oui |
| Immunité aux surtensions selon la norme IEC 61000-4-5 | 3000 A |
| Nombre de batteries | 0 |
| Capacité de connexion | Busbar 10 ... 10 mm² |
| Stranded 0.75 ... 25 mm² | |
| Flexible with Ferrule 0.75 ... 16 mm² | |
| Flexible 0.75 ... 16 mm² | |
| Longueur de dénudage des fils | 12 mm |
| Type de terminal | Bornes à vis |
| Électrique | |
| Caractéristique de déclenchement | C |
| Tension nominale de fonctionnement | acc. to IEC 60898-1 240 V |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 500 V |
| Tension nominale de tenue aux impulsions (Uimp) | 4 kV |
| Type de tension d'entrée | AC |
| Courant nominal (In) | 16 A |
| Courant résiduel nominal | 30 mA |
| Capacité nominale de court-circuit | 4.5 kA |
| Courant de court-circuit conditionnel nominal (Inc) | 6 kA |
| Fréquence nominale (f) | 50 / 60 Hz |
| Perte de puissance | Average per Pole 2.3 W |
| Phase Pole 3.4 W | |
| Neutral Pole 1.2 W | |
| Total 4.5 W | |
| Catégorie de surtension | III |
| Conformité des matériaux | |
| Informations RoHS | 9AKK106713A5588 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20211115 |
| Déclaration REACH | 9AKK108467A9482 |
| Informations REACH | True - contains substances > 0.1 mass percentage |
| Date REACH | 20240429 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Consumer |
| Environnemental | |
| Température de l'air ambiant | Operation -25 … 55 °C |
| Température de l'air ambiant de référence | 30 °C |
| Degré de protection | IP20 |
| IP40 | |
| Degré de pollution | 2 |
| Conditions environnementales | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Résistance aux vibrations | 20 Cycles with Load 0.8 In: 1g or 1mm 50 … 150 … 5 Hz |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 25g 2 shocks 13 ms |
| Informations environnementales | 2CSC422002K2701 |
| Dimensions | |
| Largeur en nombre d'espacements modulaires | 2 |
| Largeur nette du produit | 35 mm |
| Hauteur nette du produit | 85 mm |
| Profondeur/longueur nette du produit | 69 mm |
| Poids net du produit | 200 g |
| Profondeur intégrée (t2) | 69 mm |
| Ingénierie | |
| Données EPLAN | 9AAC554444_EPLAN |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Poids brut du colis niveau 1 | 225 g |
| Certificats et déclarations | |
| Certificat CB | 9AKK107492A6062 |
| Certificat CCC | 9AKK107492A6068 |
| Déclaration de conformité - CE | 9AKK106713A5588 |
| Certificat EAC | 9AKK107492A6071 |
| 9AKK107991A7755 | |
| Certificat GOST | 9AKK107992A1640 |
| Certificat IMQ | 9AKK107492A6073 |
| Installation | |
| Instructions et manuels | 9AKK107492A6006 |
| Type de montage | DIN-Rail |
| Position de montage | Any |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 9AKK107492A6187 |
| Classifications et normes externes | |
| ETIM 9 | EC000905 - Earth leakage circuit breaker |
| ETIM 10 | EC000905 - Earth leakage circuit breaker |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27142207 |
| Code de classification des objets | F |
| Normes | IEC/EN 61009-1, IEC/EN 61009-2-1 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (total) (EF008618) | 2 |
| Nombre de pôles protégés (EF005548) | 1 |
| Tension assignée (EF000228) | 240 V |
| Tension d'isolation assignée Ui (EF001366) | 500 V |
| Tension nominale de tenue aux chocs Uimp (EF011980) | 4 kV |
| Courant nominal assigné (EF000227) | 16 A |
| Courant de défaut nominal (EF002358) | 0.03 A |
| Type de courant différentiel (EF002560) | A |
| Classe de limitation d'énergie (EF002568) | 3 |
| Capacité de coupure nominale selon EN 61009 (EF012628) | 4.5 kA |
| Capacité de coupure nominale selon IEC 60947-2 (EF006065) | 6 kA |
| Capacité de coupure en court-circuit nominale Icn selon EN 61009-1 (EF011981) | 4.5 kA |
| Caractéristique de coupure (EF012587) | Non retardé |
| Capacité de courant de choc (EF002564) | 3 kA |
| Type de tension (EF000187) | CA |
| Fréquence (EF005455) | 50/60 Hz |
| Caractéristique de déclenchement (EF000889) | C |
| Conducteur neutre branché simultanément (EF005997) | Oui |
| Avec dispositif de verrouillage (EF007385) | Non |
| Catégorie de surtension (EF002569) | 3 |
| Degré de pollution (EF002570) | 2 |
| Température ambiante en fonctionnement (EF007515) | -25 °C |
| Largeur dans les unités de partition (EF002950) | 2 |
| Profondeur d'encastrement (EF000218) | 69 mm |
| Protection contre les déclenchements intempestifs (EF009497) | Non |
| Classe de protection (IP) (EF005474) | IP20 |
| Section de conducteur connectable multifilaire (EF007343) | 0.75 mm² |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
