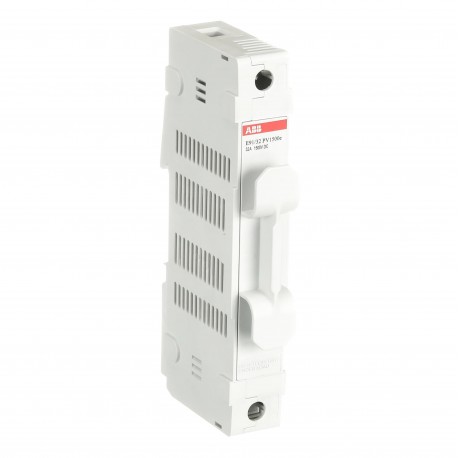

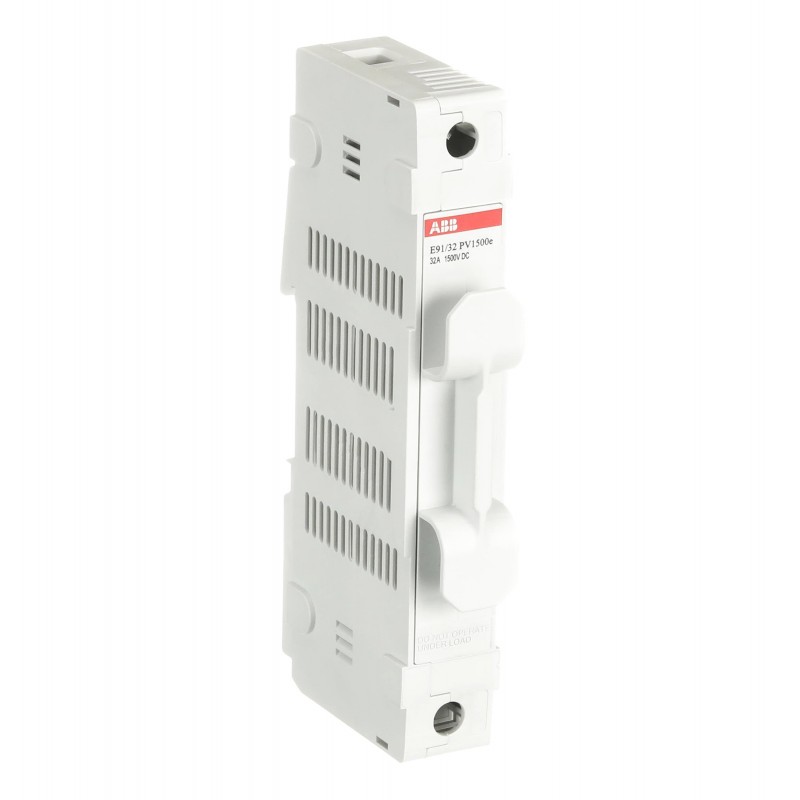

2CSM202041R1801 ABB Base porte-fusible E91/32PV 1500e 32A 1p
2CSM202041R1801
ABB
Base porte-fusible E91/32PV 1500e 32A 1p
Base de support de fusible E91/32PV 1500e 32A 1p
E91/32 PV1500e Fuse holder
Appareils de protection des installations, des équipements et des personnes > Support pour fusible cylindrique
D'autres appareils modulaires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Nombre de pôles | 1P |
| Couple de serrage | 2-2.5 N·m |
| Type de fusible | gPV |
| Type de serrure | Non Padlockable |
| Matériau du conducteur | Copper |
| Remarques | For use with CU only 60°C, 75°C or 90°C wire |
| Résistance aux chocs et aux vibrations selon la norme IEC 61373 | Category 1, Class B |
| Nombre de batteries | 0 |
| Capacité de connexion | Stranded 0.75…25 mm² |
| Rigid 0.75…25 mm² | |
| Taille du fusible | 10x85 mm |
| Humidité de fonctionnement (RHamb) | max. 90% at +20 °C |
| 50% at max. +40 °C | |
| Électrique | |
| Tension nominale (Ur) | 1500 V DC |
| Tension d'isolement nominale (Ui) | 1 kV |
| Courant nominal (In) | 32 A |
| Perte de puissance | 6 W |
| Technique UL/CSA | |
| Capacité de connexion UL/CSA | Stranded 14…10 AWG |
| Rigid 14…6 AWG | |
| Couple de serrage UL/CSA | 18-22 in·lb |
| Conformité des matériaux | |
| Informations RoHS | 9AKK107492A3751 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20211115 |
| Déclaration REACH | 9AKK108467A9482 |
| Informations REACH | True - contains substances > 0.1 mass percentage |
| Date REACH | 20240429 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Business |
| Environnemental | |
| Température de l'air ambiant | Operation -5…85 °C |
| Storage -25…85 °C | |
| Degré de protection | IP20 |
| Résistance aux vibrations | 1 mm 2 … 13 Hz |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 15g 18 shocks 11 ms |
| Dimensions | |
| Largeur en nombre d'espacements modulaires | 1.3 |
| Largeur nette du produit | 22.5 mm |
| Hauteur nette du produit | 134 mm |
| Profondeur/longueur nette du produit | 65 mm |
| Poids net du produit | 80 g |
| Profondeur intégrée (t2) | 65 mm |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | box 5 pièce |
| Poids brut du colis niveau 1 | 420 g |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 9AKK107492A3751 |
| Certificat UL | 9AKK108467A0348 |
| Installation | |
| Type de montage | DIN-Rail |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CSC444002B0204 |
| Classifications et normes externes | |
| ETIM 9 | EC002705 - Holder for cylindrical fuse |
| ETIM 10 | EC002705 - Holder for cylindrical fuse |
| UNSPSC | 39121624 |
| eClass | V11.0 : 27142121 |
| Code de catégorie granulaire IDEA (IGCC) | 4972 >> Fuse holder |
| Code de classification des objets | F |
| Normes | IEC 60269-1 |
| UL 4248-19 | |
| Agence de certification | CCC |
| Organisme de normalisation | UL |
