ABBIndustriel2CSF502110R1250 ABB SMISSLINE-I. Dif F402A25/0.03

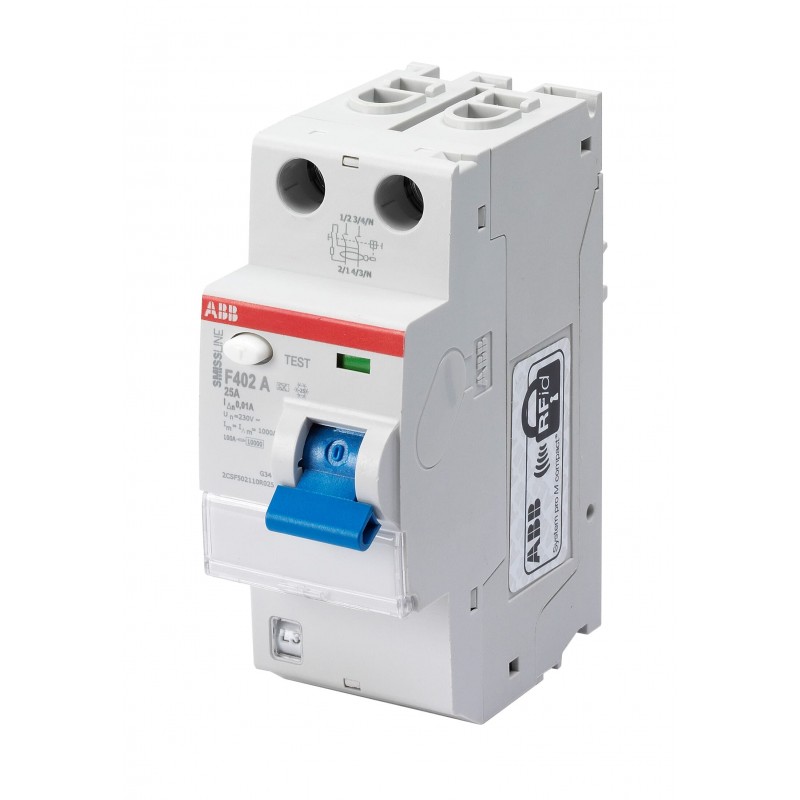

ABB 2CSF502110R1250 2CSF502110R1250 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CSF502110R1250 ABB SMISSLINE-I. Dif F402A25/0.03

Référence: 2CSF502110R1250

Fabricant: ABB

Description:

SMISSLINE-I. Dif F402A25/0.03
Residual Current Circuit Breaker F400 - 2P - 30 mA - 25 A - Type A

Catégories:

  • Appareils de protection des installations, des équipements et des personnes > Interrupteur différentiel
  • ABB > Industriel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 128,51 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Profil EcoSolutions9AKK108471A9687
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 79.51 %
Déchets destinés à l'enfouissement en décharge - DestinationAucun déchet non-dangereux mis en décharge -
UL 2799 Zero Waste To Landfill Validation available
Teneur en matériaux durables dans les emballages (% en poids)Carton recyclé - 65.59 %
Durée de vie prolongée du produitDurabilité du produit
Offert avec des services de repriseReprendre pour recycler
Instructions de démontage en fin de vie9AKK108471A5442
Déclaration environnementale de produit - DEP9AKK108471A3252
Technique
Type de courant résiduelType A
Pouvoir de coupure nominal en court-circuit (Ics)1 kA
Courant de surtension maximal0.25 kA
Type de courant de fuiteA
Nombre de pôles2P
Caractéristiques de fonctionnementInstantaneous
Accessoires disponiblesOui
Section nominale1 - Solid-Core 0...25 mm²
4 - Multi-Wired 0...25 mm²
Électrique
Courant nominal de court-circuit (SCCR)0.03 A
Tension nominale (Ur)230 V
Tension nominale de fonctionnement230 V AC
Tension d'isolement nominale (Ui)500 V
Tension nominale de tenue aux impulsions (Uimp)4 kV
Type de tension d'entréeAC
Courant nominal (In)25 A
Courant résiduel nominal30 mA
Fréquence nominale (f)50 … 60 Hz
Perte de puissanceTotal 3.8 W
Conception
Numéro RALSimilar to RAL 7035
Conformité des matériaux
Informations RoHS2CCC451037D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Date RoHS20210225
Déclaration REACH9AKK108467A9561
Informations REACHTrue - contains substances > 0.1 mass percentage
Date REACH20230417
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108468A3363
SCIPfd394cf4-d407-40ff-b299-2c6f7c6ee35d Italy
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
DEEE B2C / B2BBusiness To Consumer
Environnemental
Température ambiante-25...55 °C
Température de l'air ambiantOperation -25...55 °C
Degré de protectionIP20
Degré de pollution2
Informations environnementales9AKK108467A9561
Dimensions
Largeur en nombre d'espacements modulaires2
Largeur nette du produit35 mm
Hauteur nette du produit85 mm
Profondeur/longueur nette du produit69 mm
Poids net du produit200 g
Profondeur intégrée (t2)69 mm
Diagramme des dimensions9AKK107492A6192
Ingénierie
Données EPLAN9AAC128470_EPLAN
Commande
Nombre d’unités au niveau d’emballage 1carton 1 pièce
Poids brut du colis niveau 10.225 kg
Numéro E (Norvège)1634387
Certificats et déclarations
Déclaration de conformité - CE9AKK107991A9063
Installation
Instructions et manuels2CSF423008D6402
Type de montagePlug-In
Téléchargements populaires
Fiche technique, Informations techniques9AKK107492A6192
Classifications et normes externes
ETIM 9EC000003 - Residual current circuit breaker (RCCB)
ETIM 10EC000003 - Residual current circuit breaker (RCCB)
UNSPSC39121601
eClassV11.0 : 27142201
Code de classification des objetsQ
NormesEN 61008

ETIM for 2CSF502110R1250 Appareils de protection des installations, des équipements et des personnes (EC000003)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique2
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique230 V
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique25 A
Nom de la caractéristiqueCourant de défaut nominal (EF002358)
Valeur de la caractéristique0.03 A
Nom de la caractéristiqueTension d'isolation assignée Ui (EF001366)
Valeur de la caractéristique500 V
Nom de la caractéristiqueTension nominale de tenue aux chocs Uimp (EF011980)
Valeur de la caractéristique4 kV
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de courant différentiel (EF002560)
Valeur de la caractéristiqueA
Nom de la caractéristiqueType sélectif (EF002561)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType retardé de courte durée (EF003604)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistance de court-circuit (Icw) (EF002562)
Valeur de la caractéristique1 kA
Nom de la caractéristiqueCapacité de courant de choc (EF002564)
Valeur de la caractéristique0.25 kA
Nom de la caractéristiqueAvec dispositif de verrouillage (EF007385)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFréquence (EF005455)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDispositifs auxiliaires possibles (EF008148)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique2
Nom de la caractéristiqueProfondeur d'encastrement (EF000218)
Valeur de la caractéristique69 mm
Nom de la caractéristiqueTempérature ambiante en fonctionnement (EF007515)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueDegré de pollution (EF002570)
Valeur de la caractéristique2
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0 mm²
Nom de la caractéristiqueAntidéflagration (EF004663)
Valeur de la caractéristiqueNon
