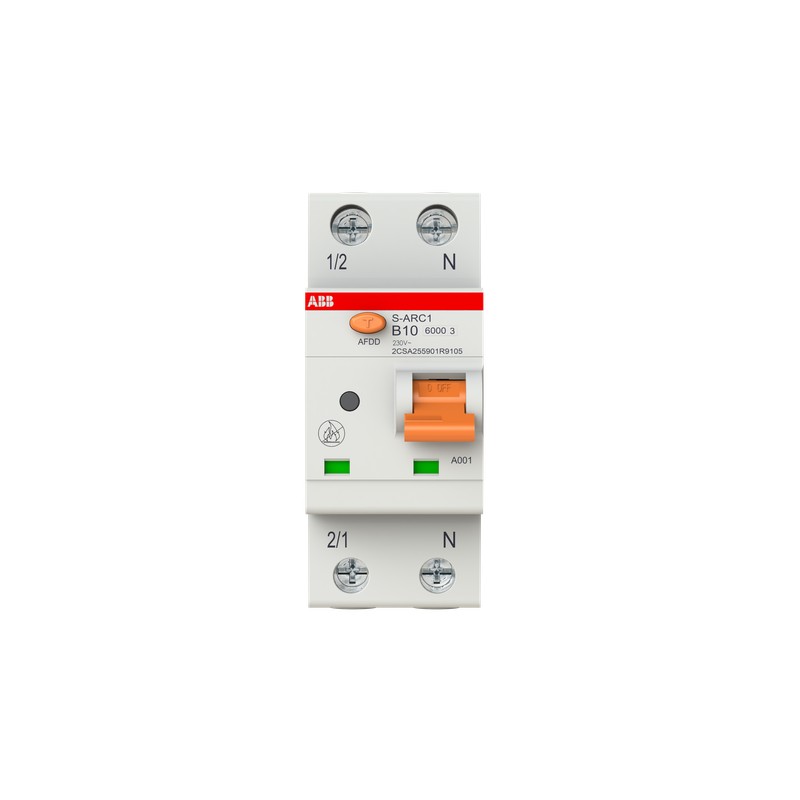

2CSA255901R9105 ABB S-ARC1B10 détecter. Arch + Int. Autom.
2CSA255901R9105
ABB
S-ARC1B10 détecter. Arch + Int. Autom.
S-ARC1 B10 Arc fault detection device integrated with MCB
Appareils de protection des installations, des équipements et des personnes > Disjoncteur équipé d’un auxiliaire
Industriel
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Profil EcoSolutions | 9AKK108471A1002 |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 81.91 % |
| Déchets destinés à l'enfouissement en décharge - Destination | Aucun déchet non-dangereux mis en décharge - |
| UL 2799 Zero Waste To Landfill Validation available | |
| Durée de vie prolongée du produit | Durabilité du produit |
| Instructions de démontage en fin de vie | 9AKK108469A4799 |
| Déclaration environnementale de produit - DEP | 9AKK108468A8866 |
| Technique | |
| Tension d'essai diélectrique | 2.5 kV |
| Pouvoir de coupure ultime en court-circuit (Icu) | 7.5 kA |
| Pouvoir de coupure nominal en court-circuit (Ics) | 6 kA |
| Connexion de l'alimentation électrique | Arbitrary |
| Indication de la position du contact | Red ON / Green OFF |
| Classe de limitation d'énergie | 3 |
| Endurance électrique | 10000 cycle |
| Endurance mécanique | 20000 cycle |
| Nombre de poteaux protégés | 1 |
| Nombre de pôles | 1P+N |
| Nombre d'espacements modulaires par rail DIN | 2 |
| Caractéristiques de fonctionnement | Instantaneous |
| Position des bornes neutres | Right |
| Couple de serrage | 2.8 N·m |
| Type d'accessoire | Auxiliary contact |
| Auxiliary/Signal contact | |
| Shunt trip | |
| Undervoltage release | |
| Overvoltage release | |
| Type d'actionneur | Toggle - Insulation group II,Orange RAL 2004, sealable in ON-OFF-positions |
| Type de logement | Insulation group I, RAL 7035 |
| Type de borne à vis | Failsafe Bi-directional Cylinder-lift Terminal |
| Comprend | Fire protection switch |
| Accessoires disponibles | Oui |
| Position de montage des accessoires | Right |
| Nombre de batteries | 0 |
| Capacité de connexion | Busbar 10 mm² |
| Rigid 1…25 mm² | |
| Flexible 1…16 mm² | |
| Longueur de dénudage des fils | 12 mm |
| Type de terminal | Bornes à vis |
| Électrique | |
| Caractéristique de déclenchement | B |
| Tension nominale de fonctionnement | 230...240 V AC |
| Tension d'isolement nominale (Ui) | 500 V |
| Tension nominale de tenue aux impulsions (Uimp) | 4 kV |
| Type de tension d'entrée | AC |
| Courant nominal (In) | 10 A |
| Capacité nominale de court-circuit | 6 kA |
| Fréquence nominale (f) | 50 Hz |
| Perte de puissance | 2.0 W |
| Catégorie de surtension | III |
| Conception | |
| Nombre de modules | 2 |
| Conformité des matériaux | |
| Informations RoHS | 9AKK107045A1564 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20170621 |
| Déclaration REACH | 9AKK108467A9482 |
| Informations REACH | True - contains substances > 0.1 mass percentage |
| Date REACH | 20240429 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Consumer |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... 55 °C |
| Storage -40 ... 70 °C | |
| Température de l'air ambiant de référence | 30 °C |
| Degré de protection | Terminals IP20 |
| Housing IP40 | |
| Degré de pollution | 2 |
| Conditions environnementales | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Résistance aux vibrations | 20 Cycles with Load 0.8 In: 5g or 0.2mm 5 … 150 Hz |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 30g 2 shocks 13 ms |
| Dimensions | |
| Largeur en nombre d'espacements modulaires | 2 |
| Largeur nette du produit | 35 mm |
| Hauteur nette du produit | 85 mm |
| Profondeur/longueur nette du produit | 69 mm |
| Poids net du produit | 180 g |
| Profondeur intégrée (t2) | 69 mm |
| Diagramme des dimensions | 9AKK106930A8989 |
| Ingénierie | |
| Données EPLAN | 9AAC190689_EPLAN |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Poids brut du colis niveau 1 | 0.200 kg |
| Numéro E (Finlande) | 3211000 |
| Numéro E (Suède) | 2100129 |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 9AKK107045A1563 |
| Certificat IMQ | 9AKK107045A1660 |
| Certificat KC | 9AKK108466A5923 |
| Certificat VDE | 9AKK107045A6736 |
| Installation | |
| Instructions et manuels | 9AKK106930A8985 |
| 9AKK106930A8986 | |
| Type de montage | DIN-Rail |
| Position de montage | Any |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC420032D0201 |
| Dessins mécaniques | 9AKK106930A8988 |
| 9AKK106930A8989 | |
| Classifications et normes externes | |
| ETIM 9 | EC002694 - Miniature circuit breaker (MCB) with auxiliary device |
| ETIM 10 | EC002694 - Miniature circuit breaker (MCB) with auxiliary device |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141906 |
| Code de catégorie granulaire IDEA (IGCC) | 4900 >> Miniature circuit breaker (MCB) with auxiliary device |
| Code de classification des objets | F |
| Normes | IEC/EN 62606 |
| IEC/EN 60898-1 | |
