ABBIndustriel2CSA255103R1065 ABB DS-ARC1B6A30 Détecter. Arc + Peigne Int.

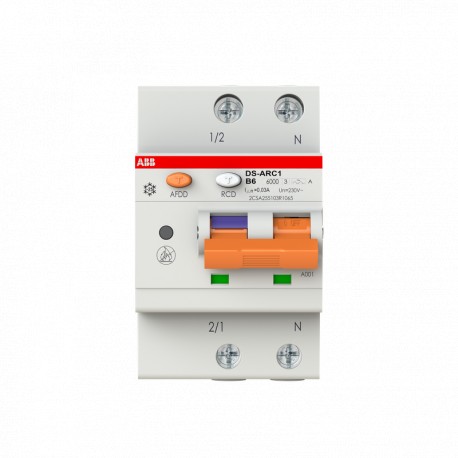

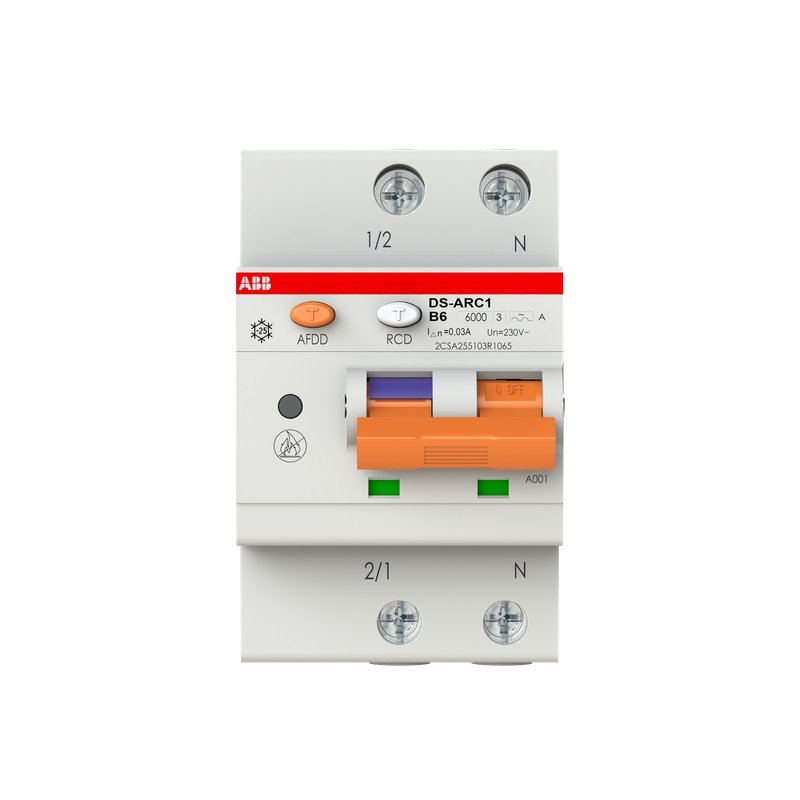

ABB 2CSA255103R1065 2CSA255103R1065 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CSA255103R1065 ABB DS-ARC1B6A30 Détecter. Arc + Peigne Int.

Référence: 2CSA255103R1065

Fabricant: ABB

Description:

DS-ARC1B6A30 Détecter. Arc + Peigne Int.
DS-ARC1 B6 A30 Arc fault detection device integrated with RCBO

Catégories:

  • Appareils de protection des installations, des équipements et des personnes > Disjoncteur différentiel équipé d’un auxiliaire
  • ABB > Industriel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 248,47 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Déclaration environnementale de produit - DEP9AKK108470A1707
Technique
Type de courant résiduelType A
Tension d'essai (Ut)170 … 264 V
Tension d'essai diélectrique2.5 kV
Pouvoir de coupure ultime en court-circuit (Icu)7.5 kA
Pouvoir de coupure résiduel nominal (IΔm)6 kA
Pouvoir de coupure nominal en court-circuit (Ics)6 kA
Connexion de l'alimentation électriqueArbitrary
Indication de la position du contactRed ON / Green OFF
Classe de limitation d'énergie3
Endurance électrique10000 cycle
Endurance mécanique20000 cycle
Nombre de poteaux protégés1
Nombre de pôles1P+N
Nombre d'espacements modulaires par rail DIN3
Indication de défautBlue Flag on Toggle
Caractéristiques de fonctionnementInstantaneous
Position des bornes neutresRight
Couple de serrage2.8 N·m
Type d'accessoireAuxiliary contact
Auxiliary/Signal contact
Shunt trip
Undervoltage release
Overvoltage release
Bottom fitting auxiliary contact
Type d'actionneurToggle -Insulation group II, Orange RAL 2004, sealable in ON-OFF-positions
Type de logementInsulation group I, RAL 7035
Type de borne à visFailsafe Bi-directional Cylinder-lift Terminal
Accessoires disponiblesOui
Position de montage des accessoiresRight
Nombre de batteries0
Capacité de connexionBusbar 10 mm²
Rigid 1…25 mm²
Flexible 1…16 mm²
Longueur de dénudage des fils12 mm
Type de terminalBornes à vis
Électrique
Caractéristique de déclenchementB
Tension nominale de fonctionnement230...240 V AC
Tension d'isolement nominale (Ui)500 V
Tension nominale de tenue aux impulsions (Uimp)4 kV
Type de tension d'entréeAC
Courant nominal (In)6 A
Courant résiduel nominal30 mA
Capacité nominale de court-circuit6 kA
Fréquence nominale (f)50 … 60 Hz
Perte de puissance2.5 W
Catégorie de surtensionIII
Conception
Nombre de modules3
Conformité des matériaux
Informations RoHS9AKK107046A6530
Statut RoHSFollowing EU Directive 2011/65/EU
Date RoHS20180903
Déclaration REACH9AKK108467A9482
Informations REACHTrue - contains substances > 0.1 mass percentage
Date REACH20240429
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108468A3363
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
DEEE B2C / B2BBusiness To Consumer
Environnemental
Température de l'air ambiantOperation -25 ... 55 °C
Storage -40 ... 70 °C
Température de l'air ambiant de référence30 °C
Degré de protectionTerminals IP20
Housing IP40
Degré de pollution2
Conditions environnementales28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Résistance aux vibrations20 Cycles with Load 0.8 In: 5g or 0.2mm 5 … 150 Hz
Résistance aux chocs selon la norme IEC 60068-2-2730g 2 shocks 13 ms
Dimensions
Largeur en nombre d'espacements modulaires3
Largeur nette du produit52.5 mm
Hauteur nette du produit85 mm
Profondeur/longueur nette du produit69 mm
Poids net du produit240 g
Profondeur intégrée (t2)69 mm
Diagramme des dimensions9AKK107046A6174
Ingénierie
Données EPLAN9AAC190691_EPLAN
Commande
Nombre d’unités au niveau d’emballage 1box 1 pièce
Poids brut du colis niveau 10.270 kg
Numéro E (Finlande)3211079
Numéro E (Norvège)1683254
Certificats et déclarations
Déclaration de conformité - CE9AKK107046A6529
Certificat IMQ9AKK107046A6176
Certificat KC9AKK108466A5926
Certificat VDE9AKK107046A6538
Installation
Instructions et manuels9AKK107046A6173
9AKK106930A8986
Type de montageDIN-Rail
Position de montageAny
Téléchargements populaires
Fiche technique, Informations techniques9AKK107046A7200
Dessins mécaniques9AKK107046A6174
9AKK107046A6175
Classifications et normes externes
ETIM 9EC002695 - Earth leakage circuit breaker with auxiliary device
ETIM 10EC002695 - Earth leakage circuit breaker with auxiliary device
eClassV11.0 : 27142213
Code de classification des objetsF
NormesIEC/EN 62606
IEC/EN 61009-1
IEC/EN 61009-2-1
