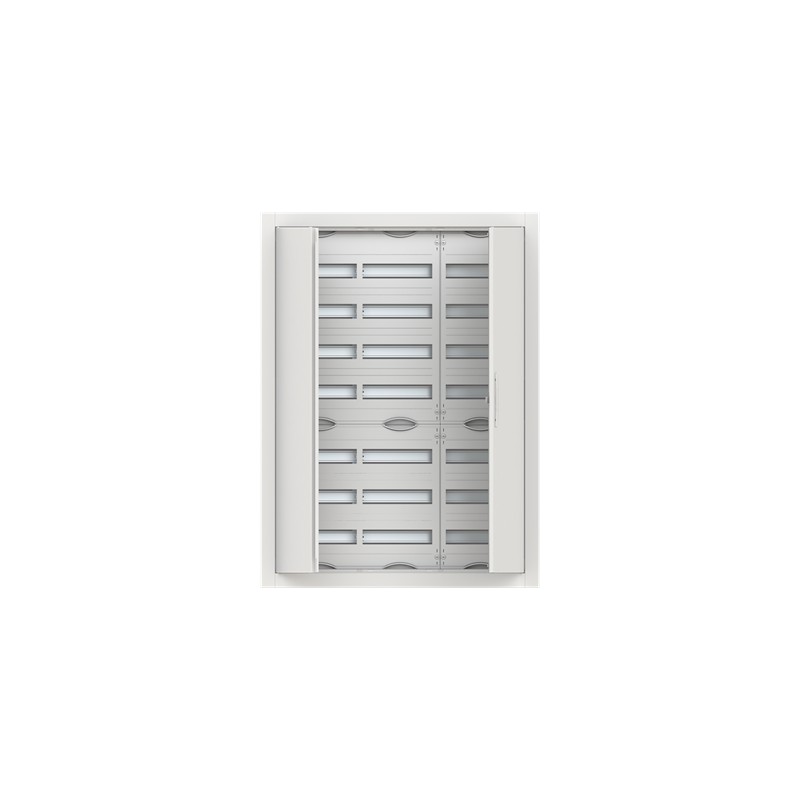

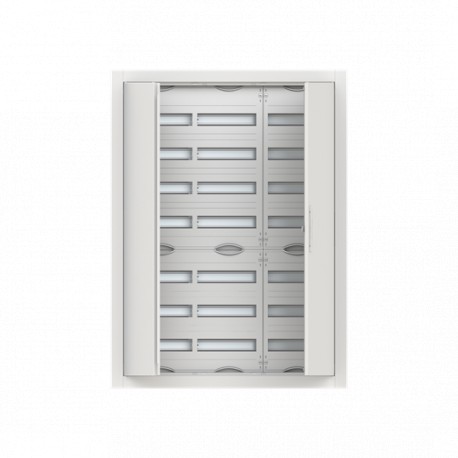

2CPX052621R9999 ABB CU37V Bras Emp 252mód (125mm) pta met
2CPX052621R9999
ABB
CU37V Bras Emp 252mód (125mm) pta met
ComfortLine Compact distribution board, Flush mounting, 252 SU, Isolé (Classe II), IP30, Rows: 7, 1164 mm x 865 mm x 125 mm
Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution
Boîtes et armoires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Nombre de lignes | 7 |
| Type de fermeture | Turn Handle |
| Type de configuration | expanded with distributor fields |
| Type de plaque de recouvrement | Door |
| Type de boîtier | Compact distribution board |
| Type de porte | Double |
| Accessoires disponibles | Oui |
| Unités de place DIN | 252 |
| Type de terminal | Terminal Rapide |
| Électrique | |
| Tension nominale de fonctionnement | Maximum 400 V |
| Courant nominal (In) | 125 A |
| Perte de puissance | Δt = 20K 82.1 W |
| Δt = 25K 108.4 W | |
| Δt = 30K 136 W | |
| Conception | |
| Finition de surface | Powder-coated |
| Matériau du boîtier | Steel |
| Matériau de la porte | Tôle d'acier |
| Style de couverture | Fermé |
| Numéro RAL | RAL 9016 - Blanc signalisation |
| Couleur | Traffic white |
| Nombre de modules | 252 |
| Conformité des matériaux | |
| Informations RoHS | 2CPC100013X0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20240903 |
| Déclaration REACH | 2CPC100005X0201 |
| Informations REACH | False - does not contain substances > 0.1 mass percentage |
| Date REACH | 20240902 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Consumer |
| Environnemental | |
| Degré de protection | IP30 |
| Classe de protection | Isolé (Classe II) |
| Dimensions | |
| Largeur en nombre d'espacements modulaires | 36 |
| Largeur nette du produit | 865 mm |
| Hauteur nette du produit | 1164 mm |
| Profondeur/longueur nette du produit | 125 mm |
| Poids net du produit | 31.501 kg |
| Largeur de la section | 3 |
| Profondeur intégrée (t2) | 110 mm |
| Ingénierie | |
| Modélisation des informations du bâtiment – BIM | 9AKK108471A4901 |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | pack 1 pièce |
| Poids brut du colis niveau 1 | 32.814 kg |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 2CPC100013X0201 |
| Installation | |
| Instructions et manuels | 2CPC136385M5601 |
| Type de montage | Flush mounting |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Classifications et normes externes | |
| ETIM 9 | EC000214 - Small distribution board |
| ETIM 10 | EC000214 - Small distribution board |
| Code de classification des objets | U |
| Normes | DIN EN 61439-3 |
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Autre |
| Nombre de rangées (EF000266) | 7 |
| Largeur dans les unités de partition (EF002950) | 36 |
| Type de couvercle (EF000339) | Porte |
| Finition du couvercle (EF009212) | Fermé |
| Couvercle/porte transparent(e) (EF006244) | Non |
| Matériau du boîtier (EF001596) | Acier |
| Hauteur (EF000040) | 1164 mm |
| Largeur (EF000008) | 865 mm |
| Profondeur (EF000049) | 125 mm |
| Profondeur d'encastrement (EF000218) | 110 mm |
| Hauteur d'encastrement (EF000332) | 1142 mm |
| Largeur de montage (EF000846) | 807 mm |
| Profondeur intérieure (EF001131) | 76 mm |
| Borne de mise à la terre (EF015776) | Oui |
| Borne à conducteur neutre (EF015777) | Oui |
| Avec Rail DIN (EF001134) | Oui |
| Avec plaque de montage (EF000118) | Non |
| Possibilité de montage en saillie (EF001088) | Non |
| Finition CEM (EF001062) | Non |
| Couleur (EF000007) | Blanc |
| Numéro RAL (EF000116) | 9016 |
| Classe de protection (IP) (EF005474) | IP30 |
| Avec serrure (EF006306) | Oui |
| Type de fermeture (EF004462) | Autre |
| Porte pour transmission du signal (EF015941) | Non |
