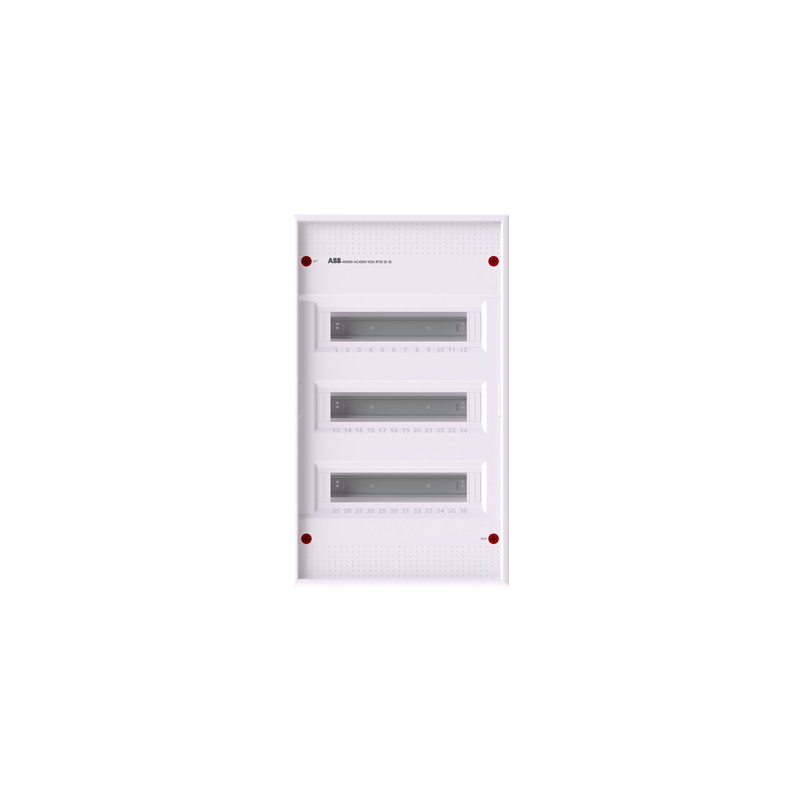

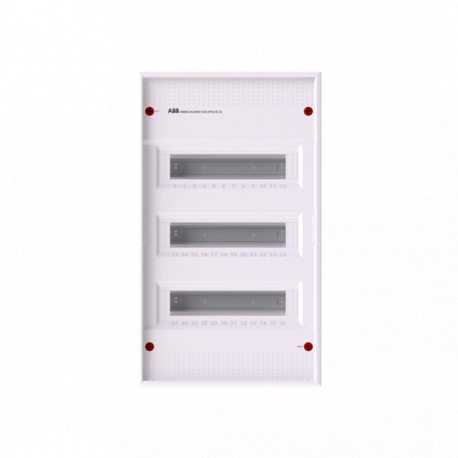

2CPX032565R9999 ABB AK636N3 avec des bandes de rap. sans p. 36M 3F
2CPX032565R9999
ABB
AK636N3 avec des bandes de rap. sans p. 36M 3F
Unité de consommation de type hotte, partiellement montée, à usage interne, sans porte, classe de protection II (double isolation), degré de protection IP30, normes applicables : EN 60670-24, code IK 7, Tension nominale de service 400V AC 50/60 Hz, courant nominal 63 A, Résistance au fil incandescent 750°C, Non traité, en RAL 9016, boîtier hors thermoplastique, sans porte, en RAL 9016, angle d’ouverture de la porte 120 degrés, charnière de porte à droite ou à gauche, entrée de câble en haut par pré-perforé, en bas par pré-perforé, sur le côté par pré-perforé, paroi arrière pré-perforée, dimensions en mm (H x L x P) : 578 x 339 x P) : 578 x 339 x 99, Espace 36, Distance entre les rangs en mm : 125, couvercles en plastique, Raccord scellable rapide, avec borne rapide N/PE, rail de fixation de câble intégré, assemblé avec rail DIN, support d’appareil amovible
Boîtes résidentielles
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲- Type de produit étendu :
- AK636N3
- ID produit:
- 2CPX032565R9999
- Ean:
- 4011617325659
- Description du catalogue:
- AK636N3 Unité de consommation de type hotte , 578 mm x 339 mm x 99 mm, Montage en saillie, 36 SU, IP30, Sans porte
- Longue description:
- Unité de consommation de type hotte, partiellement montée, à usage interne, sans porte, classe de protection II (double isolation), degré de protection IP30, normes applicables : EN 60670-24, code IK 7, Tension nominale de service 400V AC 50/60 Hz, courant nominal 63 A, Résistance au fil incandescent 750°C, Non traité, en RAL 9016, boîtier hors thermoplastique, sans porte, en RAL 9016, angle d’ouverture de la porte 120 degrés, charnière de porte à droite ou à gauche, entrée de câble en haut par pré-perforé, en bas par pré-perforé, sur le côté par pré-perforé, paroi arrière pré-perforée, dimensions en mm (H x L x P) : 578 x 339 x P) : 578 x 339 x 99, Espace 36, Distance entre les rangs en mm : 125, couvercles en plastique, Raccord scellable rapide, avec borne rapide N/PE, rail de fixation de câble intégré, assemblé avec rail DIN, support d’appareil amovible
accessoires
| Identificateur | description | type | Qté | Unité de mesure |
|---|---|---|---|---|
| 2CPX010998R9999 | AZB3P10 Accessoires pour boîtiers | AZB3P10 | 1 | morceau |
| 2CPX010997R9999 | AZB2 Mur de ségrégation | AZB2 | 1 | morceau |
| 2CPX031151R9999 | AZT630 Porte | L’AZT630 | 1 | morceau |
| 2CPX031155R9999 | AZT630V Porte | AZT630V | 1 | morceau |
| 2CPX031159R9999 | AZT630W Porte transparente | AZT630W | 1 | morceau |
| 2CPX031120R9999 | UZG636 Châssis de montage | RÉF. UZG636 | 1 | morceau |
| 2CPX031416R9999 | UZM630 Plaque de montage | RÉF. UZM630 | 1 | morceau |
| 2CPX031118R9999 | UZG612 Châssis de montage | RÉF. UZG612 | 1 | morceau |
| 2CPX031412R9999 | UZT3 Accessoires de boîtier | UZT3 | 1 | morceau |
| 2CPX062385R9999 | ZA3P5 Accessoires pour boîtiers | ZA3P5 | 1 | morceau |
| 2CPX031420R9999 | UZED1P10 Système d’aménagement intérieur | UZED1P10 | 1 | morceau |
| 2CPX062745R9999 | Bornes ZK50BT | ZK50BT | 1 | morceau |
| 2CPX062750R9999 | Bornes ZK50B | ZK50B | 1 | morceau |
| 2CPX062751R9999 | Bornes ZK51B | ZK51B | 1 | morceau |
| 2CPX062752R9999 | Bornes ZK82B | ZK82B | 1 | morceau |
| 2CPX062753R9999 | Bornes ZK113B | ZK113B | 1 | morceau |
| 2CPX062754R9999 | Bornes ZK144B | ZK144B | 1 | morceau |
| 2CPX062755R9999 | Bornes ZK175B | ZK175B | 1 | morceau |
| 2CPX062756R9999 | Bornes ZK206B | ZK206B | 1 | morceau |
| 2CPX062757R9999 | Bornes ZK51G | ZK51G | 1 | morceau |
| 2CPX062758R9999 | Bornes ZK82G | ZK82G | 1 | morceau |
| 2CPX062759R9999 | Bornes ZK113G | ZK113G | 1 | morceau |
| 2CPX062760R9999 | Terminaux ZK144G | ZK144G | 1 | morceau |
| 2CPX062761R9999 | Terminaux ZK175G | ZK175G | 1 | morceau |
| 2CPX062762R9999 | Bornes ZK206G | ZK206G | 1 | morceau |
| 2CPX062763R9999 | Terminaux ZK10P10 | ZK10P10 | 1 | morceau |
| 2CPX063163R9999 | Bornes ZK237B | ZK237B | 1 | morceau |
| 2CPX063165R9999 | Terminaux ZK237G | ZK237G | 1 | morceau |
| 2CPX063164R9999 | Bornes ZK268B | ZK268B | 1 | morceau |
| 2CPX063166R9999 | Bornes ZK268G | ZK268G | 1 | morceau |
technique
- Normes:
- DIN 43871
- Tension opérationnelle nominale :
- Maximum 400 V
- Courant évalué (IN):
- 63 A
- Perte de puissance :
- Δt = 30K 51 W
- Nombre de lignes :
- 3
- Type de fermeture :
- Bouton-poussoir
- Type de configuration:
- Assemblé avec rail DIN
- Type de plaque de couverture :
- couvrir
- Type de boîtier :
- Unité de consommation de type hotte
- Type de montage:
- Montage en surface
- Type de porte:
- Sans porte
- Finition de surface:
- Non traité
- Matériel de logement :
- plastique
- matériel:
- Thermoplastique
- Style de couverture:
- avec encoche
- Unités DIN Place:
- 36
- Numéro RAL :
- RAL 9016 - Blanc trafic
- Couleur:
- Trafic blanc
Conformité des matériaux
- Informations RoHS:
- 2CPC100009X0201
2CPC100022X0202
- Statut RoHS:
- Suite à la directive européenne 2011/65/UE et à l’amendement 2015/863 22 juillet 2019
- Date rohs:
- 20230918
- Déclaration REACH :
- 2CPC100005X0201
- Informations REACH :
- Faux - ne contient pas de substances > 0,1 % en masse
- Modèle de rapport sur les minerais de conflit (CMRT) :
- 9AKK108468A3363
environnemental
- Degré de protection :
- IP30
- Classe de protection :
- Isolé (classe II)
taille
- Largeur en nombre d’espacements modulaires :
- 12
- Largeur nette du produit :
- 339mm
- Hauteur nette du produit :
- 578mm
- Profondeur nette du produit / Longueur:
- 99mm
- Poids net du produit :
- 2.697Kg
- Profondeur intégrée (T2):
- 55 mm
- Diagramme de dimension :
- 2CPC000008D0201
classement
- Paquet niveau 1 Unités:
- pack 1 pièce
- Forfait Niveau 1 Poids brut:
- 2.805 kg
Certificats et déclarations
- Déclaration de conformité - CE:
- 2CPC100009X0201
2CPC100022X0202
Installation
- Instructions et manuels:
- 2CPC140006M5601
Téléchargements populaires
- Fiche de données, Informations techniques:
- 2CPC000001C0101
2CPC000002C0101
- Building Information Modeling – BIM :
- 9AKK108468A3369
Classifications
- ETIM 8:
- EC000214 - Petite carte de distribution
- ETIM 9:
- EC000214 - Petite carte de distribution
- Catégorie WEEE:
- 4. Gros équipements (toute dimension externe de plus de 50 cm)
- DEEE B2C / B2B :
- Entreprise à consommateur
- CN8 :
- 85371098
- Classe électronique:
- V11.0 : 27142409
- Code de classification des objets :
- U
