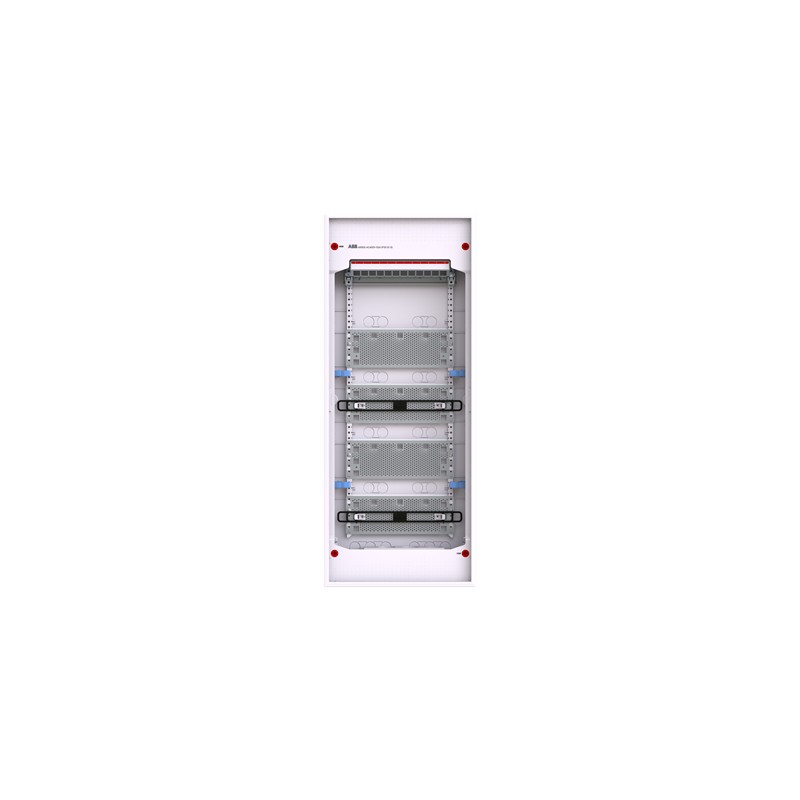

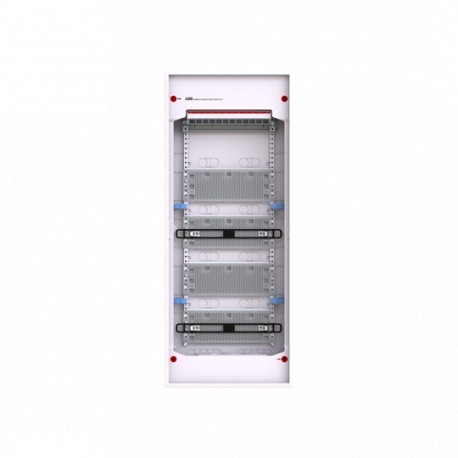

2CPX031813R9999 ABB AK660M multimédia avec patch 5F sans p.
2CPX031813R9999
ABB
AK660M multimédia avec patch 5F sans p.
Multimedia unit AK600 Media, Surface mounting, 60 modules, 5 row(s), IP00, Door: Sans porte, Dimensions: 828 mm x 339 mm x 99 mm
Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution
Boîtes résidentielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Nombre de lignes | 5 |
| Type de fermeture | Push Button |
| Type de configuration | assembled with perforated sheet steel mounting plate, patchpanel an rotatable tripple socket outlet |
| Type de plaque de recouvrement | Cover |
| Type de boîtier | Multimedia unit |
| Type de porte | Sans porte |
| Accessoires disponibles | Oui |
| Unités de place DIN | 60 |
| Type de terminal | Aucun terminal |
| Électrique | |
| Tension nominale de fonctionnement | Maximum 400 V |
| Perte de puissance | Δt = 30K 149 W |
| Conception | |
| Finition de surface | Untreated |
| Matériau du boîtier | Plastic |
| Matériel | Thermoplast |
| Style de couverture | avec encoche |
| Numéro RAL | RAL 9016 - Blanc signalisation |
| Couleur | Traffic white |
| Nombre de modules | 60 |
| Conformité des matériaux | |
| Informations RoHS | 2CPC100009X0201 |
| 2CPC100022X0202 | |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20240903;20230921 |
| Déclaration REACH | 2CPC100005X0201 |
| Informations REACH | False - does not contain substances > 0.1 mass percentage |
| Date REACH | 20240902 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| DEEE B2C / B2B | Business To Consumer |
| Environnemental | |
| Degré de protection | IP00 |
| Classe de protection | Isolé (Classe II) |
| Dimensions | |
| Largeur en nombre d'espacements modulaires | 12 |
| Largeur nette du produit | 339 mm |
| Hauteur nette du produit | 828 mm |
| Profondeur/longueur nette du produit | 99 mm |
| Poids net du produit | 3.926 kg |
| Profondeur intégrée (t2) | 58 mm |
| Diagramme des dimensions | 2CPC000004D0201 |
| 2CPC000009D0201 | |
| Ingénierie | |
| Modélisation des informations du bâtiment – BIM | 9AKK108468A3369 |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | pack 1 pièce |
| Poids brut du colis niveau 1 | 4.083 kg |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 2CPC100009X0201 |
| 2CPC100022X0202 | |
| Installation | |
| Instructions et manuels | 2CPC140004M5601 |
| Type de montage | Surface mounting |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Classifications et normes externes | |
| ETIM 9 | EC000214 - Small distribution board |
| ETIM 10 | EC000214 - Small distribution board |
| eClass | V11.0 : 27142409 |
| Code de classification des objets | U |
| Normes | DIN 43871 |
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Autre |
| Nombre de rangées (EF000266) | 5 |
| Largeur dans les unités de partition (EF002950) | 12 |
| Type de couvercle (EF000339) | Couvercle |
| Finition du couvercle (EF009212) | Avec échancrure |
| Couvercle/porte transparent(e) (EF006244) | Non |
| Matériau du boîtier (EF001596) | Plastique |
| Hauteur (EF000040) | 828 mm |
| Largeur (EF000008) | 339 mm |
| Profondeur (EF000049) | 99 mm |
| Profondeur d'encastrement (EF000218) | 58 mm |
| Hauteur d'encastrement (EF000332) | 781 mm |
| Largeur de montage (EF000846) | 255 mm |
| Profondeur intérieure (EF001131) | 83 mm |
| Borne de mise à la terre (EF015776) | Non |
| Borne à conducteur neutre (EF015777) | Non |
| Avec Rail DIN (EF001134) | Oui |
| Avec plaque de montage (EF000118) | Oui |
| Possibilité de montage en saillie (EF001088) | Oui |
| Finition CEM (EF001062) | Non |
| Couleur (EF000007) | Blanc |
| Numéro RAL (EF000116) | 9016 |
| Classe de protection (IP) (EF005474) | Autre |
| Avec serrure (EF006306) | Non |
| Type de fermeture (EF004462) | Bouton-poussoir |
| Porte pour transmission du signal (EF015941) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF TECHNICAL SHEET RESIDENTIAL BOXES EN.pdf | 17 Mbytes |
|
