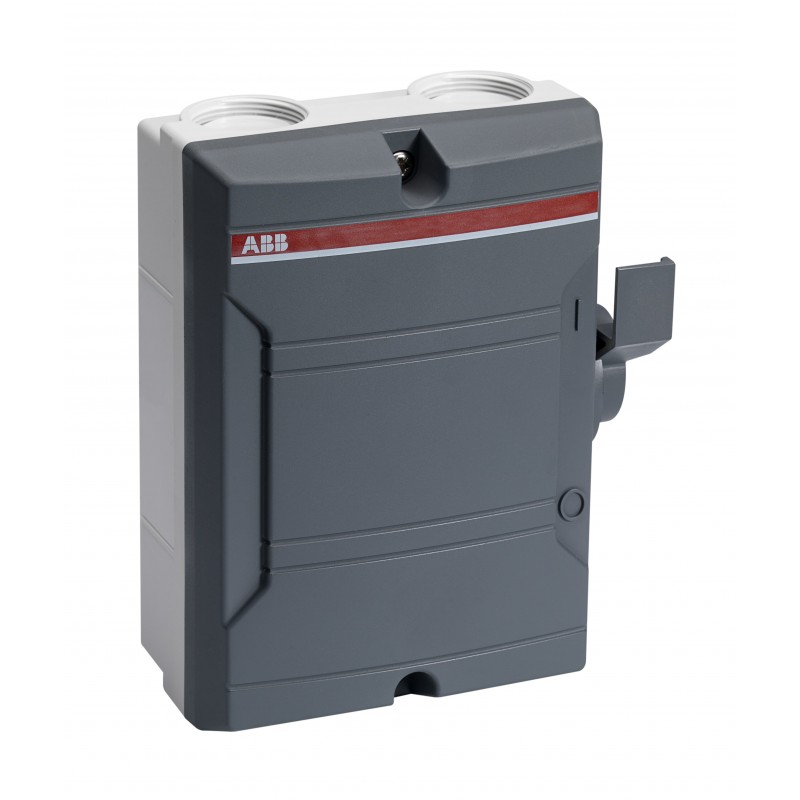

2CMA142421R1000 ABB Sectionneur int. en boîte BWS425TPSN Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CMA142421R1000 ABB Sectionneur int. en boîte BWS425TPSN

2CMA142421R1000

ABB

Sectionneur int. en boîte BWS425TPSN

BWS425TPSN Safety switch

Plus de détails


Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels9AKK108467A6812
Dessins mécaniquesBAS2161368DM32.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363030
Pays ou territoire d'origineBulgaria
Dimensions
Largeur nette du produit138 mm
Hauteur nette du produit168 mm
Profondeur/longueur nette du produit68 mm
Poids net du produit0.42 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1139 mm
Profondeur/Longueur du niveau d’emballage 1169 mm
Hauteur du niveau d’emballage 170 mm
Poids brut du colis niveau 10.42 kg
Code EAN du niveau d’emballage 17392696424219
Technique
Section du câble0.75 ... 10 mm²
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côté2xM32 / 2xM32+M16
CouleurRAL7012 / RAL7035
Capacité de connexion du circuit principalScrew Clamp 0.75 ... 10 mm²
Screw Clamp / PE Terminal 1pc,0.75 ... 10 mm²
Courant thermique conventionnel à l'air libre (Ith)40 A
Courant thermique conventionnel (Ithe)Fully Enclosed 32 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Couleur de la poignéeGris
Type de poignéeSide-operated handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés1 NO, 0 NC
Contacts auxiliaires montés1 NO, 0 NC
Type neutreSwitchable Neutral
Nombre de contacts auxiliaires NC0
Nombre de contacts auxiliaires NO1
Nombre de pôles4P
Tension nominale de tenue aux impulsions (Uimp)8 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 690 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 40 A
(500 V) 32 A
(690 V) 32 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 25 A
(500 V) 25 A
(690 V) 16 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 11 kW
(500 V) 15 kW
(690 V) 11 kW
Tension nominale de fonctionnementCircuit principal 690 V
Tournevis recommandéCircuit principal Pozidriv 2
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 1.2 N·m
Longueur de dénudage des fils7 mm
Technique UL/CSA
Longueur de dénudage des fils7 mm
Tournevis recommandéCircuit principal Pozidriv 2
Couple de serrageCircuit principal 1.2 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340062D2702
Classifications et normes externes
Code de classification des objetsQ
2CMT005069
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)3601590
Numéro E (Norvège)1428821

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
