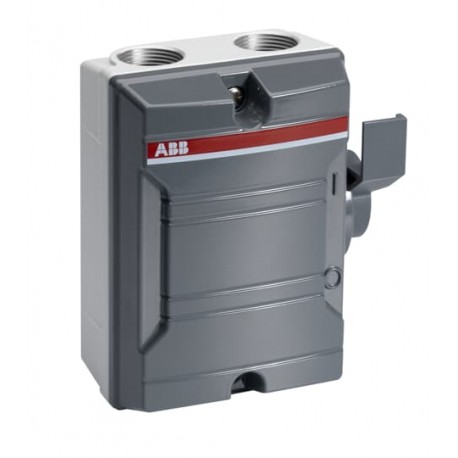

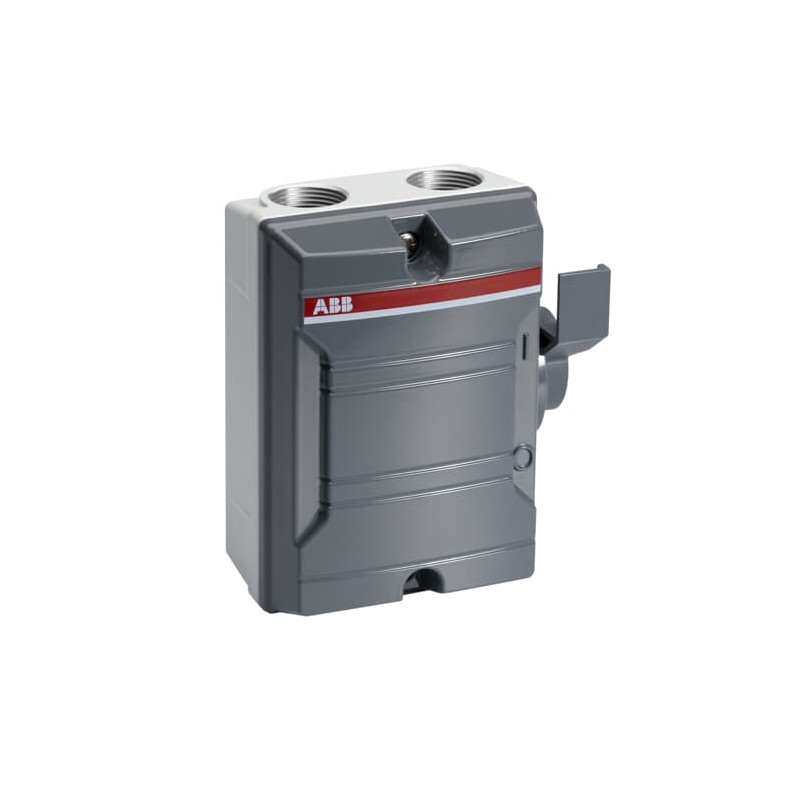

2CMA142411R1000 ABB Sectionneur en boîte KSE225DP
2CMA142411R1000
ABB
Sectionneur en boîte KSE225DP
KSE225DP Enclosed Switch Disconnector
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 9AKK108467A6812 |
| Dessins mécaniques | BAS1131160DM25.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363030 |
| Pays ou territoire d'origine | Bulgaria |
| Dimensions | |
| Largeur nette du produit | 111 mm |
| Hauteur nette du produit | 130 mm |
| Profondeur/longueur nette du produit | 60 mm |
| Poids net du produit | 0.54 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 112 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 131 mm |
| Hauteur du niveau d’emballage 1 | 62 mm |
| Poids brut du colis niveau 1 | 0.54 kg |
| Code EAN du niveau d’emballage 1 | 7392696424110 |
| Technique | |
| Section du câble | 0.75 ... 10 mm² |
| Position d'entrée du câble | Top and/or Bottom |
| Sorties de câbles par côté | 2xM25 / 2xM25 |
| Capacité de connexion du circuit principal | Screw Clamp 0.75 ... 10 mm² |
| Screw Clamp / PE Terminal 1pc,0.75 ... 10 mm² | |
| Courant thermique conventionnel à l'air libre (Ith) | 25 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 25 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Aluminium |
| Couleur de la poignée | Gris |
| Type de poignée | Side-operated handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 1 NO, 0 NC |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de pôles | 2P |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 690 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (230 V) 25 A |
| (380 ... 415 V) 25 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (230 V) 16 A |
| (380 ... 415 V) 16 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (230 V) Single Phase 2.2 kW |
| Tension nominale de fonctionnement | Circuit principal 690 V |
| Tournevis recommandé | Circuit principal Pozidriv 2 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 1.2 N·m |
| Longueur de dénudage des fils | 7 mm |
| Technique UL/CSA | |
| Longueur de dénudage des fils | 7 mm |
| Tournevis recommandé | Circuit principal Pozidriv 2 |
| Couple de serrage | Circuit principal 1.2 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340062D2702 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| 2CMT005069 | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 690 V |
| Tension de fonctionnement normale (EF001435) | 690 V |
| Courant permanent nominal Iu (EF001389) | 25 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 16 A |
| Nombre de pôles (EF001391) | 2 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Gris |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
