ABBCommutateurs manuels2CMA142407R1000 ABB Boîtier int. déconnecteur BW240DP

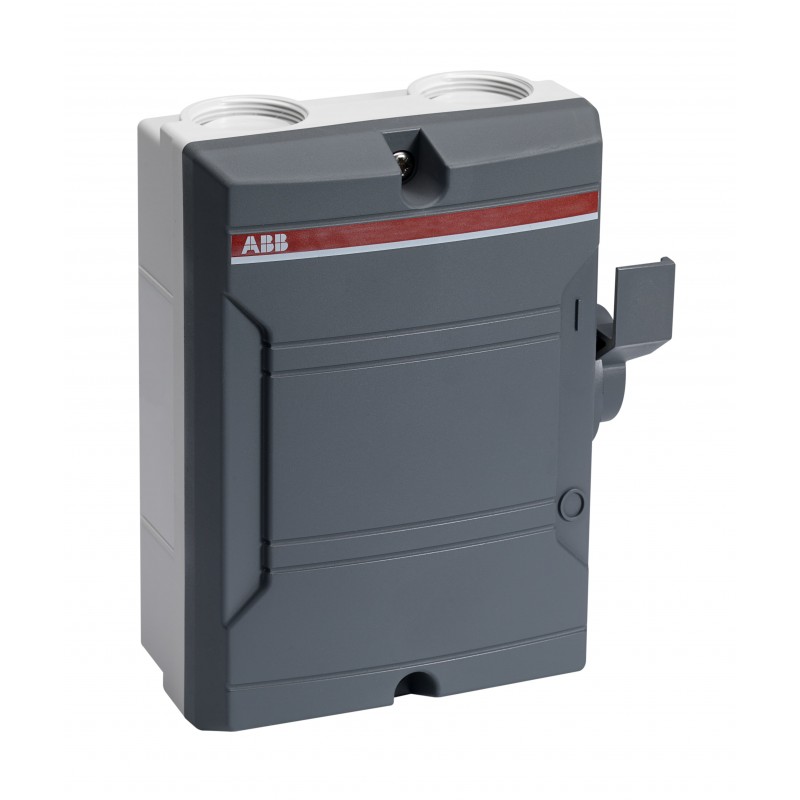

ABB 2CMA142407R1000 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CMA142407R1000 ABB Boîtier int. déconnecteur BW240DP

Code: 2CMA142407R1000

Fabricant: ABB

Description:

Boîtier int. déconnecteur BW240DP
BW240DP Enclosed Switch Disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 324,58 €

Prix unitaire: 32,458 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels9AKK108467A6812
Dessins mécaniquesBAS2161368DM32.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Commande
Quantité minimale de commande10 pièce
Numéro de tarif douanier85363030
Pays ou territoire d'origineBulgaria
Dimensions
Largeur nette du produit138 mm
Hauteur nette du produit168 mm
Profondeur/longueur nette du produit68 mm
Poids net du produit0.39 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1ten pack 1 pièce
Largeur du niveau d’emballage 1275 mm
Profondeur/Longueur du niveau d’emballage 1350 mm
Hauteur du niveau d’emballage 1170 mm
Poids brut du colis niveau 14.3 kg
Code EAN du niveau d’emballage 17392696424073
Technique
Section du câble0.75 ... 10 mm²
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côté2xM32 / 2xM32+M16
CouleurRAL7012 / RAL7035
Capacité de connexion du circuit principalScrew Clamp 0.75 ... 10 mm²
Screw Clamp / PE Terminal 1pc,0.75 ... 10 mm²
Courant thermique conventionnel à l'air libre (Ith)40 A
Courant thermique conventionnel (Ithe)Fully Enclosed 40 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Couleur de la poignéeGris
Type de poignéeSide-operated handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés1 NO, 0 NC
Contacts auxiliaires montés0 NO, 0 NC
Type neutreFixed Neutral
Nombre de contacts auxiliaires NC0
Nombre de contacts auxiliaires NO0
Nombre de pôles2P
Tension nominale de tenue aux impulsions (Uimp)8 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 690 V
Courant de fonctionnement nominal AC-22A (Ie)(230 V) Single Phase 40 A
Courant de fonctionnement nominal AC-23A (Ie)(230 V) 32 A
Puissance nominale de fonctionnement AC-23A (Pe)(230 V) Single Phase 4.4 kW
Tension nominale de fonctionnementCircuit principal 690 V
Tournevis recommandéCircuit principal Pozidriv 2
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 1.2 N·m
Longueur de dénudage des fils7 mm
Technique UL/CSA
Longueur de dénudage des fils7 mm
Tournevis recommandéCircuit principal Pozidriv 2
Couple de serrageCircuit principal 1.2 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340062D2702
Classifications et normes externes
Code de classification des objetsQ
2CMT005069
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 2CMA142407R1000 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique690 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique690 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique40 A
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueGris
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
