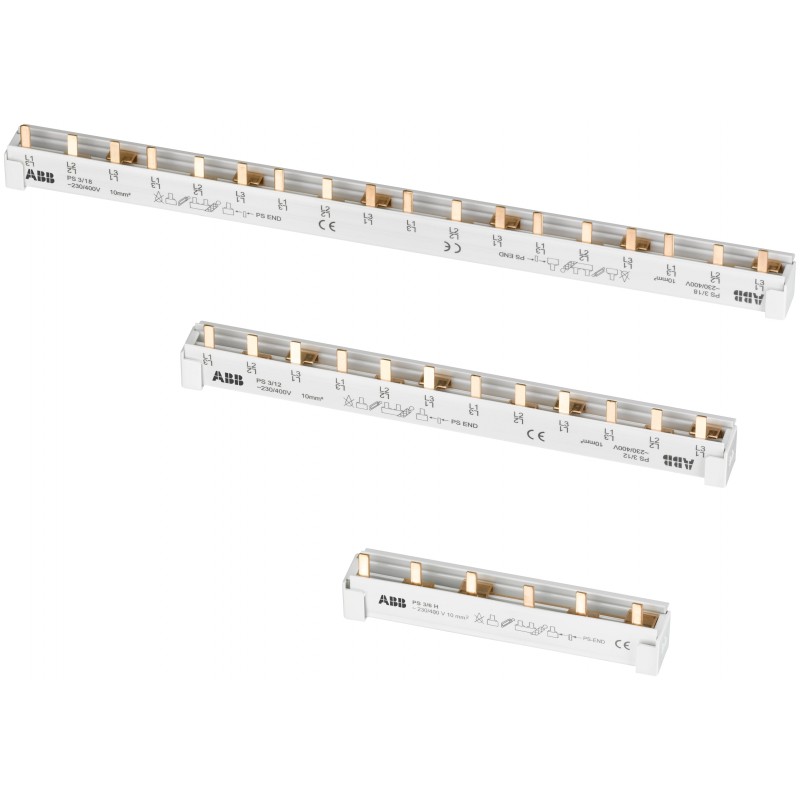

2CDL240213R1012 ABB Bloc barre PS4/12NA
2CDL240213R1012
ABB
Bloc barre PS4/12NA
PS 4/12N A Busbar
Appareillage industriel basse tension > Peigne de raccordement
Industriel
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Sous-fonction | cross wiring for neutral conductor |
| Convient pour | S200 |
| F200 | |
| DDA200 | |
| Convient à la classe de produits | PS4/32-DDA204 |
| Pas | 17.5 |
| Nombre de pôles | 12P |
| Nombre de phases | 4-phase |
| Nombre de périphériques montable | 3 |
| Nombre de terminaux (Nterm) | 12 |
| Type d'accessoire | Busbar |
| Type de connexion | Pin |
| Options proposées | NA |
| Section nominale | 10 mm² |
| Électrique | |
| Tension nominale de fonctionnement | 230 / 400 V AC |
| Maximum 690 V | |
| Courant nominal de courte durée admissible basse tension (Icw) | 25 kA |
| Courant nominal ininterrompu (Iu) | 63 A |
| Fréquence nominale (f) | 50 / 60 Hz |
| DC | |
| Catégorie de surtension | III |
| Conception | |
| Numéro RAL | RAL 7035 - Gris clair |
| Couleur | grey |
| Conformité des matériaux | |
| Informations RoHS | 9AKK108468A1264 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20230517 |
| Déclaration REACH | 9AKK107492A1906 |
| Informations REACH | False - does not contain substances > 0.1 mass percentage |
| Date REACH | 20251028 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| SCIP | af3c6049-b65e-44ae-90c0-ab4281e14730 Germany |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Business |
| Environnemental | |
| Degré de pollution | 2 |
| Informations environnementales | DIN EN 60068 |
| Dimensions | |
| Largeur en nombre d'espacements modulaires | 12.0 |
| Largeur nette du produit | 19.3 mm |
| Hauteur nette du produit | 30.5 mm |
| Profondeur/longueur nette du produit | 212 mm |
| Poids net du produit | 0.105 kg |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | carton 30 pièce |
| Poids brut du colis niveau 1 | 3.31 kg |
| Numéro E (Finlande) | 3210196 |
| Numéro E (Norvège) | 1665945 |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 9AKK108469A0841 |
| Déclaration de conformité - UKCA | 9AKK108469A0914 |
| Installation | |
| Instructions et manuels | 2CSC400002D0208 |
| Position de montage | any |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 9AKK106930A8017 |
| Classifications et normes externes | |
| ETIM 9 | EC000215 - Phase busbar |
| ETIM 10 | EC000215 - Phase busbar |
| UNSPSC | 39121117 |
| eClass | V11.0 : 27371306 |
| Code de catégorie granulaire IDEA (IGCC) | 4378 >> Phase busbar |
| Code de classification des objets | W |
| Normes | IEC/EN 60947-1 |
| Caractéristique | Valeur |
|---|---|
| Nombre de phases (EF000351) | 4 |
| Nombre de pôles (EF001391) | 12 |
| Adapté au nombre d'appareils (EF007241) | 3 |
| Dimension du pas (EF007504) | 17.5 mm |
| Section transversale (EF000649) | 10 mm² |
| Longueur (EF001438) | 212 mm |
| Largeur dans les unités de partition (EF002950) | 12.0 |
| Courant permanent nominal Iu (EF001389) | 63 A |
| Finition du raccordement électrique (EF003961) | Broche |
| Isolé (EF000019) | Oui |
| Tension de fonctionnement nominale max. Ue (EF007357) | 690 V |
| Courant nominal de courte durée admissible Icw (EF007050) | 25 kA |
| Adapté à des appareils équipés d'un conducteur N (EF007218) | Oui |
| Adapté à des appareils équipés d'un commutateur auxiliaire (EF007217) | Non |
| Couleur (EF000007) | Gris |
