ABBIndustriel2CDL230508R5718 ABB Bloc de barres PS 3/57/18 CB

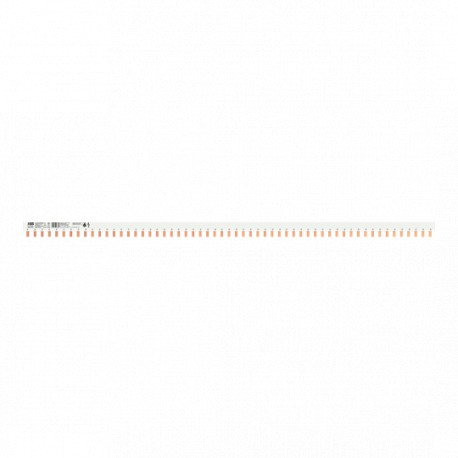

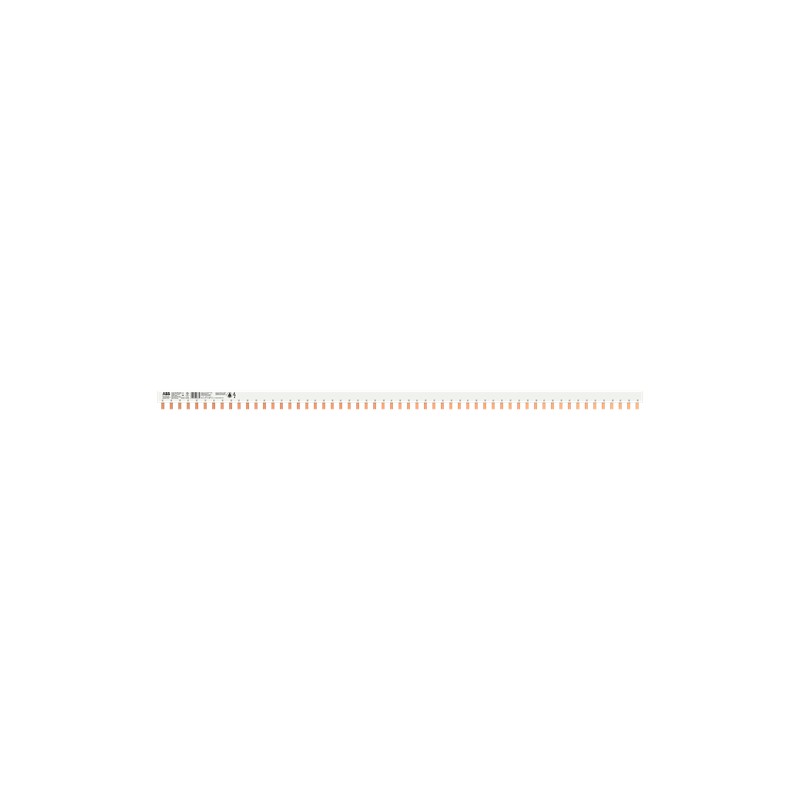

ABB 2CDL230508R5718 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CDL230508R5718 ABB Bloc de barres PS 3/57/18 CB

Code: 2CDL230508R5718

Fabricant: ABB

Description:

Bloc de barres PS 3/57/18 CB
PS 3/57/18 CB Busbar 3Ph., 57Pins, 18qmm

Catégories:

  • Appareillage industriel basse tension > Peigne de raccordement
  • ABB > Industriel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 73,92 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Technique
Sous-fonctioncULus
Convient à la classe de produitsMCBs (UL 1077)
fuse disconnector E90
Nombre de pôles57P
Nombre de phases3-phase
Nombre de périphériques montable19
Nombre de terminaux (Nterm)57
Type d'accessoireBusbar
Type de connexionPin
Options proposéesCB
Section nominale18 mm²
Électrique
Tension nominale de fonctionnement690 V AC/DC
Maximum 600 V
Courant nominal de courte durée admissible basse tension (Icw)10 kA
Courant nominal ininterrompu (Iu)80 A
Fréquence nominale (f)50 / 60 Hz
DC
Catégorie de surtensionIII
Conception
Numéro RALRAL 7035 - Gris clair
Couleurgrey
Technique UL/CSA
Tension maximale de fonctionnement continu UL/CSA (MCOV)600 volt AC / DC
Conformité des matériaux
Informations RoHS9AKK108468A1264
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Date RoHS20230517
Déclaration REACH9AKK107492A1906
Informations REACHFalse - does not contain substances > 0.1 mass percentage
Date REACH20240821
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108468A3363
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
DEEE B2C / B2BBusiness To Business
Environnemental
Degré de pollution2
Informations environnementalesDIN EN 60068
Dimensions
Largeur en nombre d'espacements modulaires57.0
Largeur nette du produit21 mm
Hauteur nette du produit37 mm
Profondeur/longueur nette du produit1005 mm
Poids net du produit0.835 kg
Commande
Nombre d’unités au niveau d’emballage 1carton 10 pièce
Poids brut du colis niveau 18.62 kg
Numéro E (Finlande)3212125
ID de produit remplacé (ANCIEN)2CDL230111R1660
Certificats et déclarations
Déclaration de conformité - CE9AKK108469A0843
Déclaration de conformité - UKCA9AKK108469A0846
Installation
Position de montageany
Téléchargements populaires
Classifications et normes externes
ETIM 9EC000215 - Phase busbar
ETIM 10EC000215 - Phase busbar
UNSPSC39121117
eClassV11.0 : 27371306
Code de catégorie granulaire IDEA (IGCC)4378 >> Phase busbar
Code de classification des objetsW
NormesUL 508
UL 1077
IEC/EN 60947-1

ETIM for 2CDL230508R5718 Appareillage industriel basse tension (EC000215)

Nom de la caractéristiqueNombre de phases (EF000351)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique57
Nom de la caractéristiqueAdapté au nombre d'appareils (EF007241)
Valeur de la caractéristique19
Nom de la caractéristiqueSection transversale (EF000649)
Valeur de la caractéristique18 mm²
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique1005 mm
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique57.0
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique80 A
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBroche
Nom de la caractéristiqueIsolé (EF000019)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue (EF007357)
Valeur de la caractéristique600 V
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique10 kA
Nom de la caractéristiqueAdapté à des appareils équipés d'un conducteur N (EF007218)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à des appareils équipés d'un commutateur auxiliaire (EF007217)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueGris
