ABBIndustriel2CDL220489R5625 ABB PS2/56/25BP-C Bloc de barres UL489

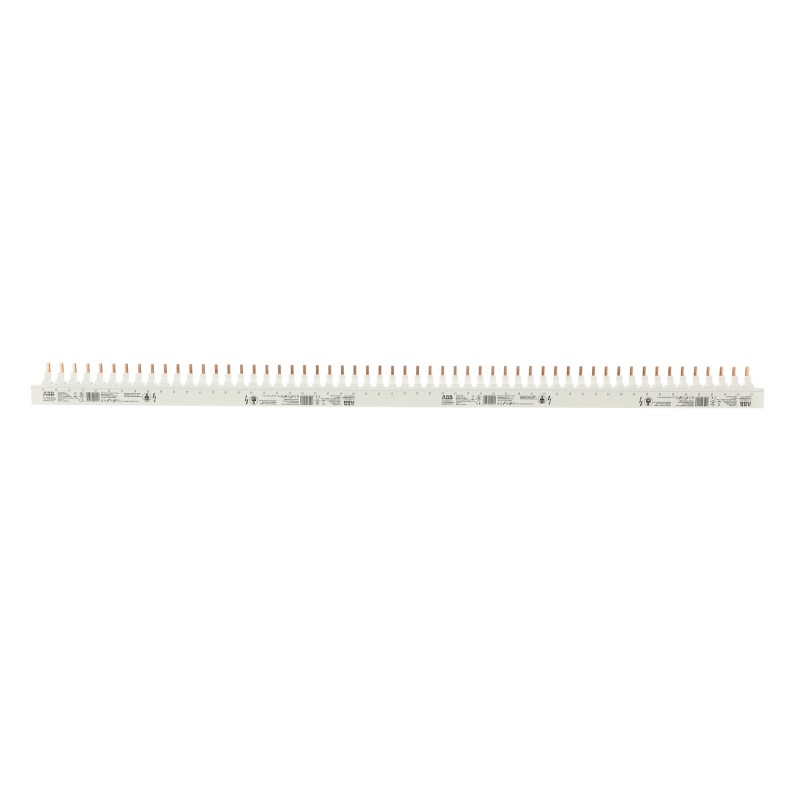

ABB 2CDL220489R5625 2CDL220489R5625 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

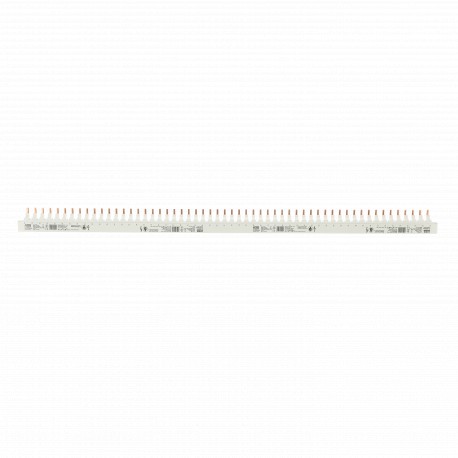

2CDL220489R5625 ABB PS2/56/25BP-C Bloc de barres UL489

Référence: 2CDL220489R5625

Fabricant: ABB

Description:

PS2/56/25BP-C Bloc de barres UL489
PS 2/56/25 BP-C Busbar 2Ph., 56Pins, 25qmm

Catégories:

  • Appareillage industriel basse tension > Peigne de raccordement
  • ABB > Industriel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 31,95 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Technique
Sous-fonctionBranch Protection (UL 489)
Convient à la classe de produitsUL 489 Devices
Pas17.6
Nombre de pôles56P
Nombre de phases2-phase
Nombre de périphériques montable28
Nombre de terminaux (Nterm)56
Type d'accessoireBusbar
Type de connexionPin
Options proposéesBP-C
Section nominale25 mm²
Électrique
Tension nominale de fonctionnement690 V AC/DC
Maximum 480 V
Courant nominal de courte durée admissible basse tension (Icw)10 kA
Courant nominal ininterrompu (Iu)80 A
Fréquence nominale (f)50 / 60 Hz
Catégorie de surtensionIII
Conception
Numéro RALRAL 7035 - Gris clair
Couleurgrey
Conformité des matériaux
Informations RoHS9AKK108468A1264
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Date RoHS20230517
Déclaration REACH9AKK107492A1906
Informations REACHFalse - does not contain substances > 0.1 mass percentage
Date REACH20251028
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108468A3363
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
DEEE B2C / B2BBusiness To Business
Environnemental
Degré de pollution2
Informations environnementalesDIN EN 60068
Dimensions
Largeur en nombre d'espacements modulaires56.0
Largeur nette du produit19.3 mm
Hauteur nette du produit59.2 mm
Profondeur/longueur nette du produit1003 mm
Poids net du produit0.969 kg
Commande
Nombre d’unités au niveau d’emballage 1carton 10 pièce
Poids brut du colis niveau 19.91 kg
Numéro E (Finlande)3217641
Certificats et déclarations
Déclaration de conformité - CE9AKK108469A0834
Déclaration de conformité - UKCA9AKK108469A0917
Installation
Position de montageany
Téléchargements populaires
Fiche technique, Informations techniques2CDC447010D0201
Classifications et normes externes
ETIM 9EC000215 - Phase busbar
ETIM 10EC000215 - Phase busbar
UNSPSC39121117
eClassV11.0 : 27371306
Code de catégorie granulaire IDEA (IGCC)4378 >> Phase busbar
NormesUL 489

ETIM for 2CDL220489R5625 Appareillage industriel basse tension (EC000215)

Nom de la caractéristiqueNombre de phases (EF000351)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique56
Nom de la caractéristiqueAdapté au nombre d'appareils (EF007241)
Valeur de la caractéristique28
Nom de la caractéristiqueDimension du pas (EF007504)
Valeur de la caractéristique17.6 mm
Nom de la caractéristiqueSection transversale (EF000649)
Valeur de la caractéristique25 mm²
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique1003 mm
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique56.0
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique80 A
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBroche
Nom de la caractéristiqueIsolé (EF000019)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue (EF007357)
Valeur de la caractéristique480 V
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique10 kA
Nom de la caractéristiqueAdapté à des appareils équipés d'un conducteur N (EF007218)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à des appareils équipés d'un commutateur auxiliaire (EF007217)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueGris
