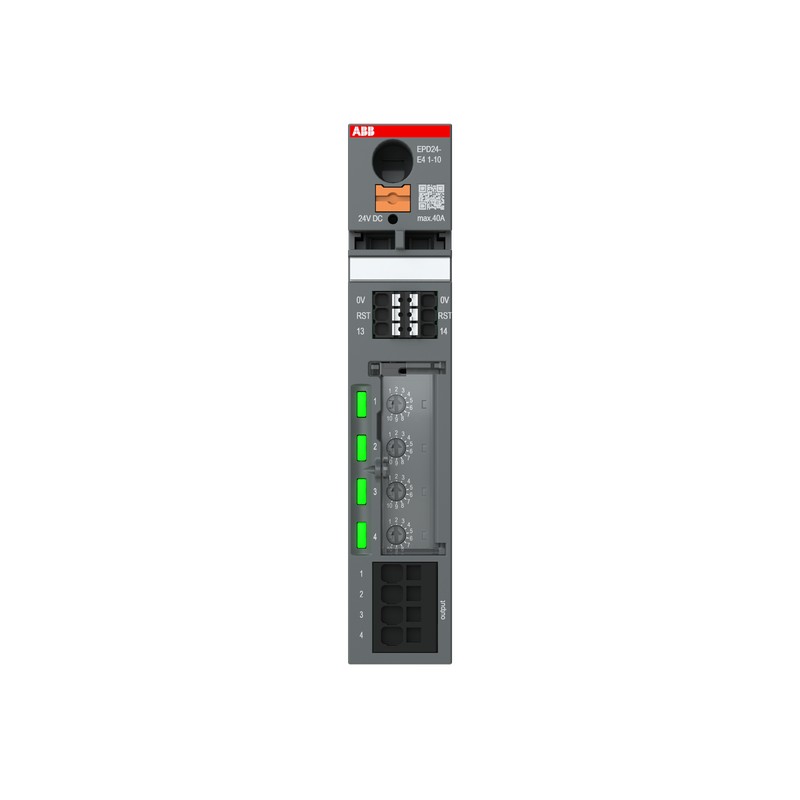

2CDE601102R0110 ABB Prot. EPD24-E4 1-10 Électronique
2CDE601102R0110
ABB
Prot. EPD24-E4 1-10 Électronique
Disp. Protec. Electronique. EPD24-E4 1-10
EPD 24VDC Entry 4 Channel 1A-10A Electronic protection device 24VDC
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
D'autres appareils modulaires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Signal de sortie | Group signal output 13-14; Operating condition: 13; Potential-free normally open contact max. 30 V DC/200 mA, min. 10 V DC/1 mA. |
| Nombre de contacts auxiliaires NO | 1 |
| Nombre de canaux | 4 |
| Signal d'indication de défaut (LED) | Red |
| Réinitialisation des défauts | Manual |
| Remote | |
| Indicateur d'état | Oui |
| Informations complémentaires | Backup fuse for EPD24 not required |
| Tournevis recommandé | Screw Slot |
| Accessoires disponibles | Oui |
| Sortir | Power MOSFET Switching Output (Positive Switching) without Galvanic Isolation |
| Remarques | Parallel connection of outputs not permissible |
| Compatibilité électromagnétique (CEM) | Emission - Class B |
| Immunity - Class A | |
| Longueur de dénudage des fils | Circuit Auxiliaire 8 mm |
| For N Terminals 8 mm | |
| Input Circuit 18 mm | |
| Output Circuit 10 mm | |
| Délai de mise en marche | Cascaded After Power on with 24 VDC Channel 1 100 ms |
| Cascaded After Power on with 24 VDC Channel 2 200 ms | |
| Cascaded After Power on with 24 VDC Channel 3 300 ms | |
| Cascaded After Power on with 24 VDC Channel 4 400 ms | |
| Humidité de fonctionnement (RHamb) | 96 hrs/95% RH/40 °C |
| Déclassement opérationnel | Derating 60 °C ... 70 °C: 2 %/K per channel output |
| Courant nominal en fonction de la température | 9AKK108468A1268 |
| Dispositif de déclenchement à minimum de tension | Hysteresis typ. 2 V |
| OFF at typ. Uin < 16 V DC | |
| ON at typ. Uin > 19 V DC | |
| Indication du signal Circuit de charge > 80 % | Vert / Orange |
| Électrique | |
| Caractéristique de déclenchement | Electronic Time Controlled |
| Tension nominale (Ur) | 24 V DC |
| Tension d'isolement nominale (Ui) | Output Circuit 30 V DC |
| Tension de sortie (Uout) | typ. per 1 A: 0.012 V |
| Plage de courant | 1 A |
| 2 A | |
| 3 A | |
| 4 A | |
| 5 A | |
| 6 A | |
| 8 A | |
| 10 A | |
| 7 A | |
| 9 A | |
| Perte de puissance | at Rated Load 5.6 W |
| Conception | |
| Matériau du boîtier | Moulded |
| Numéro RAL | RAL 7012 - Gris basalte |
| Couleur | dark grey |
| Technique UL/CSA | |
| Capacité de connexion du circuit auxiliaire UL/CSA | Flexible 24-16 AWG |
| Rigid 24-16 AWG | |
| Conformité des matériaux | |
| Informations RoHS | 9AKK107492A1906 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20230404 |
| Déclaration REACH | 9AKK107492A1906 |
| Informations REACH | False - does not contain substances > 0.1 mass percentage |
| Date REACH | 20251028 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Consumer |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +70 °C |
| Storage -40 ... +70 °C | |
| Degré de protection | IP20 |
| Classe de protection | Mise à la terre ou isolée (Classe III) |
| Degré de pollution | 2 |
| Résistance aux vibrations | 20 Cycles with Load 0.8 In: 2g 10 ... 500 ... 10 Hz |
| Dimensions | |
| Largeur nette du produit | 25 mm |
| Hauteur nette du produit | 130 mm |
| Profondeur/longueur nette du produit | 108 mm |
| Poids net du produit | 0.175 kg |
| Diagramme des dimensions | 9AKK108467A0009 |
| Ingénierie | |
| Données EPLAN | 9AAC171943_EPLAN |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Poids brut du colis niveau 1 | 0.303 kg |
| Certificats et déclarations | |
| Certificat CSA | 9AKK108468A2242 |
| Certificat cULus | 9AKK108468A2242 |
| Certificat cUR | 9AKK108467A1167 |
| Déclaration de conformité - CE | 9AKK108467A7547 |
| Déclaration de conformité - UKCA | 9AKK108468A0011 |
| Installation | |
| Instructions et manuels | 9AKK108467A7088 |
| Montage sur rail DIN | TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Position de montage | vertical |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 9AKK108467A7088 |
| Courbe caractéristique temps-courant | 9AKK108467A8028 |
| Classifications et normes externes | |
| ETIM 9 | EC003538 - Device circuit breaker |
| ETIM 10 | EC003538 - Device circuit breaker |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27141901 |
| Code de catégorie granulaire IDEA (IGCC) | 4813 >> Circuit breakers |
| Code de classification des objets | F |
| Normes | CSA 22.2 |
| UL 2367 recognized | |
| UL 508 listed | |
| Agence de certification | CSA |
| UL | |
| Organisme de normalisation | UL |
| CSA | |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 25 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 108 mm |
| Température ambiante en fonctionnement (EF007515) | -25 °C |
