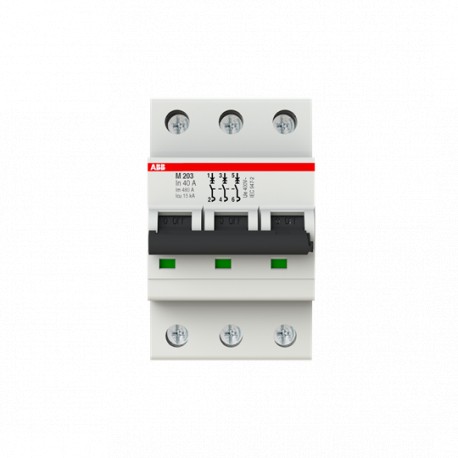

2CDA283799R0401 ABB Disjoncteur M203-40 3p 40A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CDA283799R0401 ABB Disjoncteur M203-40 3p 40A

2CDA283799R0401

ABB

Disjoncteur M203-40 3p 40A

M203-40A Disjoncteur miniature - 3P - 40 A

Plus de détails


Industriel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


  • Type de produit étendu :
    M203-40A
  • ID produit:
    2CDA283799R0401
  • Ean:
    4016779615099
  • Description du catalogue:
    M203-40A Disjoncteur miniature - 3P - 40 A
  • Longue description:
    M203- 40A Disjoncteur miniature OM 40A, 3P

technique

  • Normes:
    CEI/FR 60947-2
  • Tension opérationnelle nominale :
    acc. à IEC 60947-2 400 V AC
  • Tension d’isolation nominale (UJe):
    selon IEC/EN 60664-1 440 V
  • Puissance de résister à l’impulsion nominale (Ulutin):
    4 kV
    à 2000 m 5 kV
    au niveau de la mer 6,2 kV
  • Type de tension d’entrée:
    courant alternatif
  • Courant évalué (IN):
    40 A
  • Capacité nominale de court-circuit:
    (230 V CA) 12,5 kA
  • Capacité de rupture de court-circuit ultime nominale (ICu):
    (400 V CA) 15 kA
  • Courant de court-circuit conditionnel nominal (INc):
    (230 V) 25 kA
  • Capacité nominale de rupture de court-circuit de service (ICs):
    (230 V CA) 12,5 kA
    (400 V CA) 7,5 kA
  • Fréquence nominale (f):
    50 / 60 Hz
  • Perte de puissance :
    12,6 W
    aux conditions assignées de fonctionnement par pôle 4,2 W
  • Connexion d’alimentation :
    arbitraire
  • Indication de position de contact :
    Rouge ON / Green OFF
  • Classe limitant l’énergie :
    3
  • Endurance mécanique :
    Cycle de 20000
  • Nombre de Polonais:
    3
  • Nombre de Polonais protégés :
    3
  • Catégorie overvoltage:
    Iii
  • Couple serrage :
    2.8 N·m
  • Type de terminal à vis :
    Terminal de levage bidirectdirectal Failsafe
  • Marquage de l’actionneur :
    E/S
  • Matériel d’actionneur :
    Isolation Groupe II, Noir, Scellable
  • Matériel de logement :
    Isolation Groupe I, RAL 7035
  • Options fournies :
    Protection magnétique uniquement
  • Montage sur DIN Rail:
    TH35-15 (35 x 15 mm Mounting Rail) acc. à IEC 60715
    TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. à IEC 60715
  • Position de montage :
    quelconque
  • Tournevis recommandé:
    Pozidriv 2
  • Accessoires disponibles:
    oui
  • Capacité de raccordement :
    Busbar 10 / 10 mm²
    Flexible avec Ferrule 0.75 ... 16 mm²
    Flexible 0,75 ... 16 mm²
    Rigide 0,75 ... 25 mm²
    Bloqué 0,75 ... 25 mm²
  • Taille de l’installation:
    acc. à DIN 43880 1
  • Type terminal:
    Terminaux à vis

environnemental

  • Température de l’air ambiant :
    Opération -25 ... +55 °C
    Stockage -40 ... +70 °C
  • Degré de protection :
    IP20 (en)
    Boîtier avec couvercle IP40
  • Degré de pollution:
    3
  • Conditions environnementales :
    28 cycles
    avec 55 °C / 90-96 %
    et 25 °C / 95-100 %
  • Résistance aux vibrations acc. à l’IEC 60068-2-6 :
    5g, 20 cycles à 5 ... 150 ... 5 Hz avec charge 0.8 In
  • Résistance au choc acc. à l’IEC 60068-2-27 :
    30g 2 chocs 13 ms
  • Statut RoHS:
    Suite à la directive européenne 2011/65/UE et à l’amendement 2015/863 22 juillet 2019
  • Informations RoHS:
    2CDK403009D2704
  • Déclaration REACH :
    9AKK107492A1906
  • Informations environnementales:
    9AKK107680A6947
  • SCIP :
    77ed95b2-329d-4f84-b101-3ecf65d77754 Allemagne (DE)
  • Modèle de rapport sur les minerais de conflit (CMRT) :
    9AKK108468A3363

taille

  • Largeur en nombre d’espacements modulaires :
    3
  • Largeur nette du produit :
    52.5mm
  • Hauteur nette du produit :
    88mm
  • Profondeur nette du produit / Longueur:
    69mm
  • Poids net du produit :
    0.42Kg
  • Poids net du pôle:
    0,14 kg
  • Profondeur intégrée (T2):
    69 mm

classement

  • Quantité minimale de commande :
    1 pièce
  • Paquet niveau 1 Unités:
    carton 1 pièce
  • Forfait Niveau 1 Poids brut:
    0,45 kg

Certificats et déclarations

  • Organisme de certification :
    en
    Cei
  • Déclaration de conformité - CE:
    2CDK403009D2704

Installation

Téléchargements populaires

Classifications

  • ETIM 8:
    EC000042 - Disjoncteur miniature (MCB)
  • ETIM 9:
    EC000042 - Disjoncteur miniature (MCB)
  • Catégorie WEEE:
    5. Petit équipement (pas de dimension externe supérieure à 50 cm)
  • DEEE B2C / B2B :
    Business To Business
  • CN8 :
    8536 20 10
  • UNSPSC:
    39121603
  • Classe électronique:
    V11.0 : 27141901
  • IDEA Granular Category Code (IGCC):
    4897 >> Disjoncteurs miniatures
  • Code de classification des objets :
    F
