ABBIndustriel2CCF019048R0001 ABB Limiteur int. S803HV-SCL63-SR

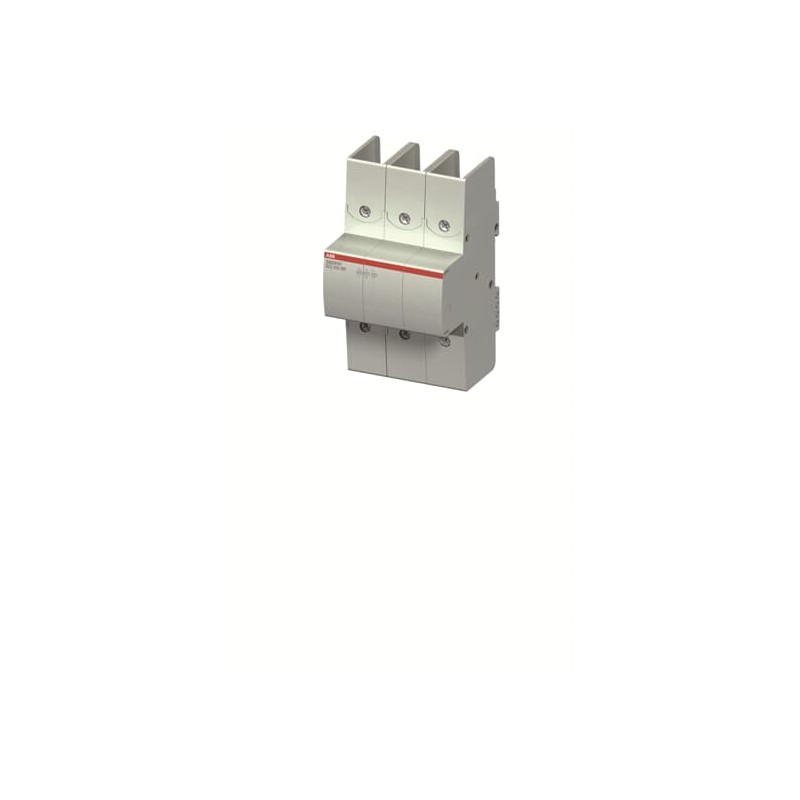

ABB 2CCF019048R0001 2CCF019048R0001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CCF019048R0001 ABB Limiteur int. S803HV-SCL63-SR

Référence: 2CCF019048R0001

Fabricant: ABB

Description:

Limiteur int. S803HV-SCL63-SR
S803HV-SCL63-SR

Catégories:

  • ABB > Industriel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Technique
Convient pourS800HV
Courant nominal de fonctionnement (Ie)63 A
Pouvoir de coupure nominal en court-circuit (Ics)(580 / 1000 V AC) 10 kA
Puissance de sortie apparenteSecondary 63000 V·A
Nombre de pôles3P
Couple de serrage3.5 N·m
Tournevis recommandéPozidriv 2
Capacité de connexionFlexible 1 ... 50 mm²
Stranded 1 ... 70 mm²
Type de terminalBornes à vis
Électrique
Tension nominale de fonctionnement580/1000 V AC
Tension d'isolement nominale (Ui)1000 V AC
Tension nominale de tenue aux impulsions (Uimp)8 kV
Courant de court-circuit conditionnel nominal (Inc)15 kA
Courant nominal ininterrompu (Iu)63 A
Fréquence nominale (f)50...60 Hz
Perte de puissanceTotal 17.1 W
at Rated Operating Conditions per Pole 5.7 W
Conception
Matériau du boîtierInsulation group I, RAL 7035
Conformité des matériaux
Informations RoHS9AKK107680A3903
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Date RoHS20190320
Déclaration REACH9AKK108470A9089
Informations REACHTrue - contains substances > 0.1 mass percentage
Date REACH20250313
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108468A3363
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
DEEE B2C / B2BBusiness To Business
Environnemental
Température de l'air ambiantOperation -25 ... +60 °C
Storage -40 ... +70 °C
Degré de protectionacc. to IEC 60529 IP20
Informations environnementales2CCY413207D0203
Dimensions
Largeur nette du produit81 mm
Hauteur nette du produit142 mm
Profondeur/longueur nette du produit82.5 mm
Poids net du produit770 g
Commande
Nombre d’unités au niveau d’emballage 1box 1 pièce
Poids brut du colis niveau 1810 g
Certificats et déclarations
Déclaration de conformité - CE2CCC413015D0601
Installation
Instructions et manuels9AKK106930A3418
Type de montageDIN-Rail
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Position de montageAny
Téléchargements populaires
Fiche technique, Informations techniques2CCC413003C0208
Classifications et normes externes
ETIM 9EC000239 - Current limiter
ETIM 10EC000239 - Current limiter
eClassV11.0 : 27370416
Code de classification des objetsF
NormesIEC/EN 60947-2

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF MINIATURE CIRCUIT BREAKERS EN
37 Mbytes
