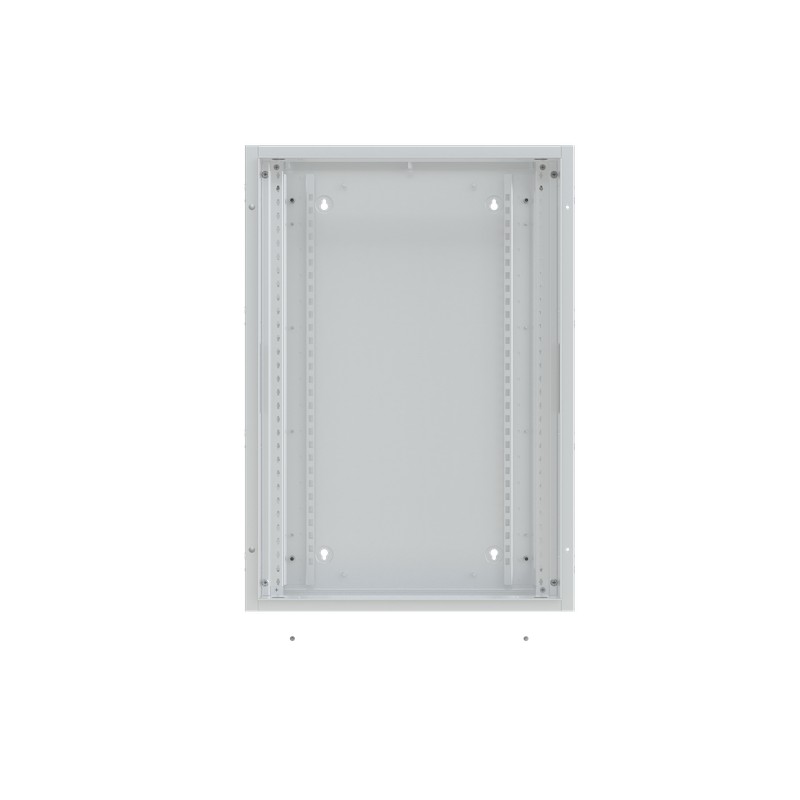

ABB 1SZE550800B0100 1SZE550800B0100 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

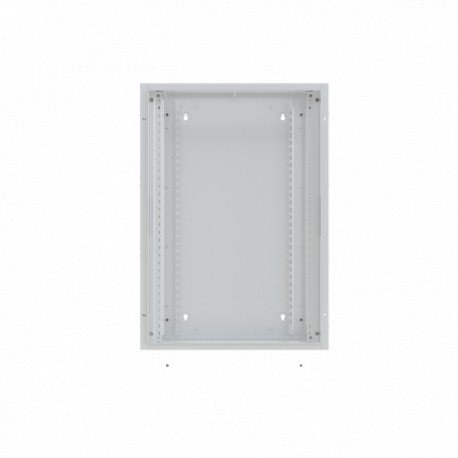

1SZE550800B0100 ABB Bras SpEeM : Structure monobloc A600 H800

Référence: 1SZE550800B0100

Fabricant: ABB

Description:

Bras SpEeM : Structure monobloc A600 H800
Cabinet, Rows: 5, 849 mm x 612 mm x 250 mm, Mise à la terre (Classe I), IP55

Catégories:

  • Systèmes d'enveloppes (y compris coffrets d'installation) > Enveloppe vide
  • ABB > Boîtiersd'automatisation et de contrôle

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 538,47 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Technique
Nombre d'ouvertures de bride4
Nombre de lignes5
Type de plaque de recouvrementOptional
Type de porteSingle
Nombre de batteries0
Indice de résistance aux chocsIK08
Électrique
Courant nominal (In)800 A
Perte de puissanceΔt = 25K - Enclosures 51 W
Δt = 30K - Enclosures 72 W
Δt = 35K - Enclosures 95 W
Δt = 40K - Enclosures 120 W
Conception
Finition de surfacePowder coating
Matériau du boîtierSteel
Numéro RALRAL 7035 - Gris clair
CouleurGrey
Nombre de modules120
Conformité des matériaux
Informations RoHS9AKK108468A9942
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Date RoHS20231210
Déclaration REACH2CPC100005X0201
Informations REACHFalse - does not contain substances > 0.1 mass percentage
Date REACH20221108
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108468A3363
Catégorie DEEEProduit non applicable
Environnemental
Degré de protectionIP55
Classe de protectionMise à la terre (Classe I)
Dimensions
Largeur en nombre d'espacements modulaires24
Largeur nette du produit612 mm
Hauteur nette du produit849 mm
Profondeur/longueur nette du produit250 mm
Poids net du produit17.688 kg
Profondeur intégrée (t2)230 mm
ÉpaisseurCabinet Plate 1.5 mm
Door Plate 1.5 mm
Ingénierie
Modélisation des informations du bâtiment – BIM9AKK107680A9001
Commande
Nombre d’unités au niveau d’emballage 1box 1 pièce
Poids brut du colis niveau 120.1 kg
Certificats et déclarations
Déclaration de conformité - CE9AKK108468A9942
Installation
Type de montageSurface mounting
Téléchargements populaires
Classifications et normes externes
ETIM 9EC000058 - Empty cabinet
ETIM 10EC000058 - Empty cabinet
eClassV11.0 : 27142408
Code de classification des objetsU

ETIM for 1SZE550800B0100 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000058)

Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueApparent
Nom de la caractéristiqueType de couvercle (EF000339)
Valeur de la caractéristiqueOptionnel
Nom de la caractéristiqueFinition du couvercle (EF009212)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de porte (EF004464)
Valeur de la caractéristiqueSimple
Nom de la caractéristiqueCouvercle/porte transparent(e) (EF006244)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec serrure (EF006306)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCourant nominal (In) (EF008873)
Valeur de la caractéristique800 A
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique849 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique612 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique250 mm
Nom de la caractéristiqueProfondeur d'encastrement (EF000218)
Valeur de la caractéristique230 mm
Nom de la caractéristiqueProfondeur intérieure (EF001131)
Valeur de la caractéristique170 mm
Nom de la caractéristiqueÉpaisseur de matériau du boîtier (EF009170)
Valeur de la caractéristique1.5 mm
Nom de la caractéristiqueÉpaisseur de matériau de la porte/du couvercle (EF009171)
Valeur de la caractéristique1.5 mm
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueGris
Nom de la caractéristiqueNuméro RAL (EF000116)
Valeur de la caractéristique7035
Nom de la caractéristiqueNombre de modules (EF004427)
Valeur de la caractéristique120
Nom de la caractéristiqueNombre de rangées (EF000266)
Valeur de la caractéristique5
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique24
Nom de la caractéristiqueNombre d'ouvertures pour plaques à bride (EF009554)
Valeur de la caractéristique4
Nom de la caractéristiquePossibilité de montage en saillie (EF001088)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueAcier
Nom de la caractéristiqueTraitement de surface (EF000139)
Valeur de la caractéristiqueRevêtu par poudre
Nom de la caractéristiqueAvec plaque de montage (EF000118)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un usage extérieur (EF003532)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un parafoudre (EF007800)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP55
Nom de la caractéristiqueclasse de protection selon IEC 61140 (EF000004)
Valeur de la caractéristiqueI
Nom de la caractéristiqueRésistance aux chocs (EF004293)
Valeur de la caractéristiqueIK08
Nom de la caractéristiqueMaintien de fonction (EF001613)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCouvercle avec décharge de pression (EF015940)
Valeur de la caractéristiqueNon
