ABBRelais électroniques1SVR760740R0120 ABB RELE TEMP. 3 CAPTEURS Modbus-RTU Push-in

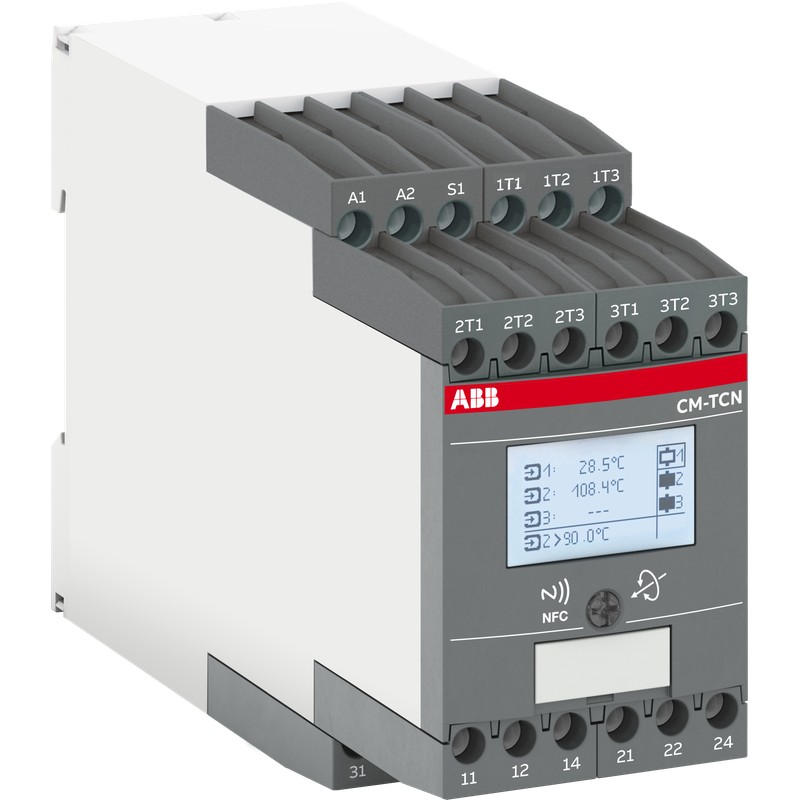

ABB 1SVR760740R0120 1SVR760740R0120 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SVR760740R0120 ABB RELE TEMP. 3 CAPTEURS Modbus-RTU Push-in

Référence: 1SVR760740R0120

Fabricant: ABB

Description:

RELE TEMP. 3 CAPTEURS Modbus-RTU Push-in
CM-TCN.012P Temp. monitoring relays LCD+NFC+RTU, -200..+850°C, 24-240VAC/DC

Catégories:

  • Relais > Relais de surveillance de température
  • ABB > Relais électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 412,04 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Commande
EAN4013614552663
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Fiche technique, Informations techniques2CDC112286C0201
Instructions et manuels1SVC750040M0000
2CDC112285M0201
Dessin dimensionnel CAO2CDC001079B0201
Données EPLAN9AAC159147_EPLAN
Dimensions
Largeur nette du produit45 mm
Hauteur nette du produit85.6 mm
Profondeur/longueur nette du produit103.7 mm
Poids net du produit0.27 kg
Technique
FonctionOvertemperature monitoring
Undertemperature monitoring
Over- and undertemperature monitoring
Plage de mesure-200 ... 850 °C
Type de capteurPT100
PTC
Bimetal Switch
NTC
PT1000
Tension d'alimentation de commande nominale (Us)24 ... 240 V AC/DC
Fréquence nominale (f)Circuit d'alimentation 50 Hz
Circuit d'alimentation 60 Hz
Circuit d'alimentation DC Hz
Sortir3x 1 C/O Contact, Configurable
Type de terminalBornes sans vis
Courant de fonctionnement nominal AC-12 (Ie)(230 V) 4 A
Courant de fonctionnement nominal AC-15 (Ie)(230 V) 3 A
Courant de fonctionnement nominal DC-12 (Ie)(24 V) 4 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 2 A
Capacité de commutation minimale12 V
100 mA
Tension nominale de tenue aux impulsions (Uimp)Measuring Circuit / Output Circuit 6 kV
Output Circuit 1 / Output Circuit 2 4 kV
Supply Circuit / Measuring Circuit 6 kV
Supply Circuit / Output Circuit 6 kV
Tension d'isolement nominale (Ui)Measuring Circuit / Output Circuit 600 V
Output Circuit 1 / Output Circuit 2 300 V
Supply Circuit / Measuring Circuit 600 V
Supply Circuit / Output Circuit 600 V
Degré de protectionHousing IP50
Terminals IP20
Catégorie de surtensionIII
Degré de pollution2
Dispositifs de protection contre les courts-circuitsOutput Circuit NC - F Type Fuses 6 A
Output Circuit NO - F Type Fuses 10 A
Durabilité électriqueAC-12 100000 cycle
Durabilité mécaniqueNr. Operations 30000000 cycle
Capacité de connexionFlexible with Ferrule 2x 0.5 ... 1.5 mm²
Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm²
Flexible 2x 0.5 ... 1.5 mm²
Rigid 2x 0.5 ... 1.5 mm²
Longueur de dénudage des fils8 mm
Position de montage1 ... 6
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Technique UL/CSA
Tension de fonctionnement maximale UL/CSAOutput Circuit 300 V AC
Indice de protection des contacts UL/CSAB300
Capacité de connexion UL/CSAFlexible 2x 18-16 AWG
Rigid 2x 20-16 AWG
Service pilote UL/CSAB300
Environnemental
Température de l'air ambiantOperation -25 ... +60 °C
Storage -40 ... +85 °C
Altitude maximale de fonctionnement autoriséeWithout Derating 2000 m
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SVD981001-4501
Informations RoHS1SVD981001-4401
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006536
ABB EcoSolutions
Déclaration environnementale de produit - DEP1SAC200438H0001
Certificats et déclarations
Certificat CQCCQC2018010303056014
Certificat CSAUL-CA-L140448-41-22600202-1
Déclaration de conformité - CCC2020980303000208
Déclaration de conformité - CE1SVD981067-00
Déclaration de conformité - UKCA1SVD981067-10
Déclaration de conformité à la loi européenne sur les données1SFC100125C0341
Certificat ULUL-US-L140448-11-22600202-1
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 197 mm
Profondeur/Longueur du niveau d’emballage 152.5 mm
Hauteur du niveau d’emballage 1109 mm
Poids brut du colis niveau 10.299 kg
Code EAN du niveau d’emballage 14013614552663
Classifications et normes externes
Code de classification des objetsB
ETIM 7EC001446 - Temperature monitoring relay
ETIM 8EC001446 - Temperature monitoring relay
ETIM 9EC001446 - Temperature monitoring relay
eClassV11.0 : 27371810
UNSPSC39122331
Numéro E (Norvège)4187799

ETIM for 1SVR760740R0120 Relais (EC001446)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueRaccordement par borne à ressort
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de circuits de mesure (EF003425)
Valeur de la caractéristique1
Nom de la caractéristiqueMémorisation possible des défaillances (EF003423)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRéinitialisation externe possible (EF003426)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique2
Nom de la caractéristiquePlage de mesure de la température (EF009788)
Valeur de la caractéristique-200 °C
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique45 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique85.6 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique103.7 mm
