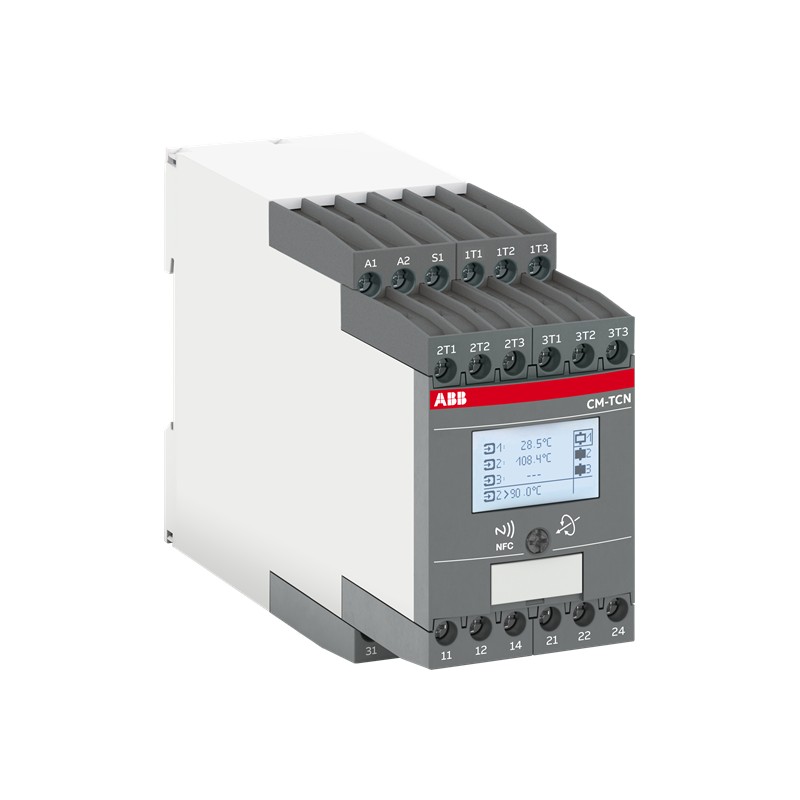

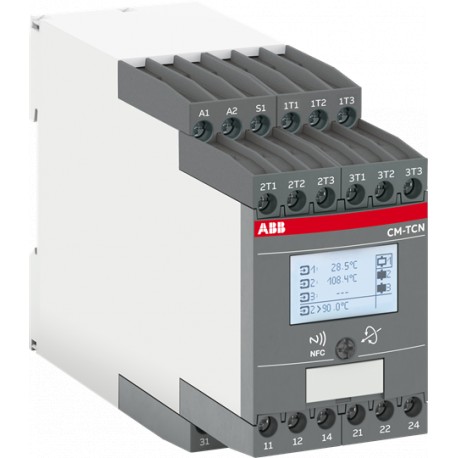

1SVR750740R0110 ABB RELAIS THERMIQUE 3 CAPTEURS, -200ºC-850ºC
1SVR750740R0110
ABB
RELAIS THERMIQUE 3 CAPTEURS, -200ºC-850ºC
CAPTEURS RELE DE TEMP 3, -200oC-850oC
CM-TCN.011S Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC
Relais > Relais de surveillance de température
Relais électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| EAN | 4013614552519 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC112286C0201 |
| Instructions et manuels | 1SVC750040M0000 |
| 2CDC112285M0201 | |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Données EPLAN | 9AAC159147_EPLAN |
| Dimensions | |
| Largeur nette du produit | 45 mm |
| Hauteur nette du produit | 85.6 mm |
| Profondeur/longueur nette du produit | 103.7 mm |
| Poids net du produit | 0.265 kg |
| Technique | |
| Fonction | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Plage de mesure | -200 ... 850 °C |
| Type de capteur | PT100 |
| PTC | |
| Bimetal Switch | |
| NTC | |
| PT1000 | |
| Tension d'alimentation de commande nominale (Us) | 24 ... 240 V AC/DC |
| Fréquence nominale (f) | Circuit d'alimentation 50 Hz |
| Circuit d'alimentation 60 Hz | |
| Circuit d'alimentation DC Hz | |
| Sortir | 3 x 1 c/o contacts, configurable |
| Type de terminal | Bornes à vis |
| Courant de fonctionnement nominal AC-12 (Ie) | (230 V) 4 A |
| Courant de fonctionnement nominal AC-15 (Ie) | (230 V) 3 A |
| Courant de fonctionnement nominal DC-12 (Ie) | (24 V) 4 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 2 A |
| Capacité de commutation minimale | 12 V |
| 100 mA | |
| Tension nominale de tenue aux impulsions (Uimp) | Measuring Circuit / Output Circuit 6 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 6 kV | |
| Supply Circuit / Output Circuit 6 kV | |
| Tension d'isolement nominale (Ui) | Measuring Circuit / Output Circuit 600 V |
| Output Circuit 1 / Output Circuit 2 300 V | |
| Supply Circuit / Measuring Circuit 600 V | |
| Supply Circuit / Output Circuit 600 V | |
| Degré de protection | Housing IP50 |
| Terminals IP20 | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Dispositifs de protection contre les courts-circuits | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilité électrique | AC-12 100000 cycle |
| Durabilité mécanique | Nr. Operations 30000000 cycle |
| Capacité de connexion | Flexible with Ferrule 1x 0.5 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.5 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.5 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 2.5 mm² | |
| Couple de serrage | 0.6 ... 0.8 N·m |
| Longueur de dénudage des fils | 8 mm |
| Tournevis recommandé | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Position de montage | 1 ... 6 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Output Circuit 300 V AC |
| Indice de protection des contacts UL/CSA | B300 |
| Capacité de connexion UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-14 AWG | |
| Couple de serrage UL/CSA | 7.08 in·lb |
| Service pilote UL/CSA | B300 |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +60 °C |
| Storage -40 ... +85 °C | |
| Altitude maximale de fonctionnement autorisée | Without Derating 2000 m |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SVD981001-4501 |
| Informations RoHS | 1SVD981001-4401 |
| SCIP | 9494b35d-fd64-486d-9382-8c6833858181 Germany |
| SCIP simplifié | f04f54e5-603b-4d97-be35-6c7ea2a58780 Germany |
| 325f9a0a-5047-43a5-93e2-cb28c47c4f58 Poland | |
| 209af901-abf0-4620-bf80-e1b52d96a899 Netherlands | |
| c61fdec8-b067-41ca-904b-651d6b1a883d Estonia | |
| 479b5846-f7dd-4518-bc14-6ed46a37f3a4 Greece | |
| 7a23c79b-4274-4f33-b1a9-b34bb8d270e0 Portugal | |
| 4239644a-72ad-4d95-a591-ae7811e096a0 Sweden | |
| 2a4a67e6-4002-4800-8ab6-af093f60d7bb Poland | |
| 42b956b0-66c4-4b91-9999-90fe5a8f5be6 Norway | |
| af54c2c3-3c03-46e2-b7d6-7a8431a141e5 Finland | |
| 2ec22e04-edba-4435-b36b-f4a3e3565b33 Belgium | |
| 3c676d70-e541-4d7c-8482-bd695977c8ce Italy | |
| 87ee0e23-af7b-4a14-b89d-b3ebf399d837 Germany | |
| 7eee33af-2f09-49be-b234-8708f7faf592 Denmark | |
| 308bc051-1c6e-4882-8cbb-16d2aae58a33 Germany | |
| b977e703-6732-4130-9399-8a347ea57a02 Croatia | |
| 8dadeab8-c361-4395-a13d-8ae01a355097 Czech Republic | |
| 981d9dce-0472-4f6a-bb2e-52b8b811eccf Hungary | |
| 22ab003b-c8d6-4a09-bd5a-9a632dc4f13d Bulgaria | |
| 4edb9d7a-1a1a-40a7-a8f1-6f2439e19cba Spain | |
| e4f9aaf5-f7c2-4b83-b311-e6e6c8b8a3ca Poland | |
| 324757bd-0410-4cf0-aee4-3d26ed8a2750 France | |
| 85a48b24-9915-4def-94cf-067315547dc1 Sweden | |
| 1bb58d38-3612-44d9-8b09-4709662b3fab Germany | |
| ee706f09-1aeb-4424-84a7-c44b34470b7b France | |
| 69cb3107-9814-4376-8bb7-36218c4ea70c Hungary | |
| e4bbf51f-2b5a-492b-84d6-e6ca843b61f2 Belgium | |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Oui |
| Déclaration environnementale de produit - DEP | 1SAC200438H0001 |
| Certificats et déclarations | |
| Certificat CQC | CQC2018010303056014 |
| Certificat CSA | UL-CA-L140448-41-22600202-2 |
| Déclaration de conformité - CCC | 2020980303000208 |
| Déclaration de conformité - CE | 1SVD981067-00 |
| Déclaration de conformité - UKCA | 1SVD981067-10 |
| Certificat UL | UL-US-L140448-11-22600202-2 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 97 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 52.5 mm |
| Hauteur du niveau d’emballage 1 | 109 mm |
| Poids brut du colis niveau 1 | 0.293 kg |
| Code EAN du niveau d’emballage 1 | 4013614552519 |
| Classifications et normes externes | |
| Code de classification des objets | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| eClass | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Numéro E (Finlande) | 2712910 |
| Numéro E (Norvège) | 4187796 |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec pinces amovibles (EF003340) | Non |
| Nombre de circuits de mesure (EF003425) | 1 |
| Mémorisation possible des défaillances (EF003423) | Non |
| Réinitialisation externe possible (EF003426) | Non |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Plage de mesure de la température (EF009788) | -200 °C |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 85.6 mm |
| Profondeur (EF000049) | 103.7 mm |
