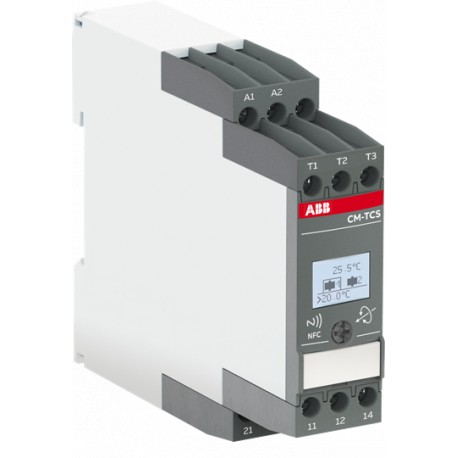

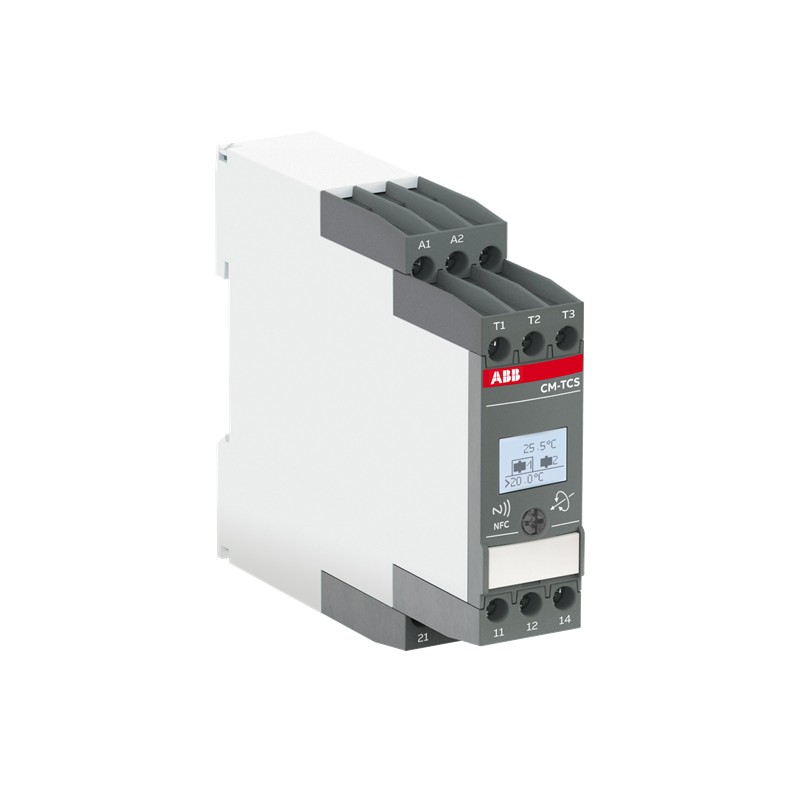

1SVR730740R0110 ABB Relais de température 1 capteur 24-240VAC/DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SVR730740R0110 ABB Relais de température 1 capteur 24-240VAC/DC

1SVR730740R0110

ABB

Relais de température 1 capteur 24-240VAC/DC

CM-TCS.011S Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC

Plus de détails


Relais > Relais de surveillance de température

Relais électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $366.00
Prix unitaire: $366.00
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Commande
EAN4013614553110
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Fiche technique, Informations techniques2CDC112286C0201
Instructions et manuels1SVC730690M0000
1SAC200259M0001
Données EPLAN9AAC159147_EPLAN
Dimensions
Largeur nette du produit22.5 mm
Hauteur nette du produit85.6 mm
Profondeur/longueur nette du produit103.7 mm
Poids net du produit0.152 kg
Technique
FonctionOvertemperature monitoring
Undertemperature monitoring
Over- and undertemperature monitoring
Plage de mesure-200 ... 850 °C
Type de capteurPT100
PTC
Bimetal Switch
NTC
PT1000
Tension d'alimentation de commande nominale (Us)24 ... 240 V AC/DC
Fréquence nominale (f)Circuit d'alimentation 50 Hz
Circuit d'alimentation 60 Hz
Circuit d'alimentation DC Hz
Sortir2x 1 C/O Contacts, Configurable
Type de terminalBornes à vis
Courant de fonctionnement nominal AC-12 (Ie)(230 V) 4 A
Courant de fonctionnement nominal AC-15 (Ie)(230 V) 3 A
Courant de fonctionnement nominal DC-12 (Ie)(24 V) 4 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 2 A
Capacité de commutation minimale12 V
100 mA
Tension nominale de tenue aux impulsions (Uimp)Measuring Circuit / Output Circuit 6 kV
Output Circuit 1 / Output Circuit 2 4 kV
Supply Circuit / Measuring Circuit 6 kV
Supply Circuit / Output Circuit 6 kV
Tension d'isolement nominale (Ui)Measuring Circuit / Output Circuit 600 V
Output Circuit 1 / Output Circuit 2 300 V
Supply Circuit / Measuring Circuit 600 V
Supply Circuit / Output Circuit 600 V
Degré de protectionHousing IP50
Terminals IP20
Catégorie de surtensionIII
Degré de pollution2
Dispositifs de protection contre les courts-circuitsOutput Circuit NC - F Type Fuses 6 A
Output Circuit NO - F Type Fuses 10 A
Durabilité électriqueAC-12 100000 cycle
Durabilité mécaniqueNr. Operations 30000000 cycle
Capacité de connexionFlexible with Ferrule 1x 0.5 ... 2.5 mm²
Flexible with Ferrule 2x 0.5 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.5 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm²
Flexible 1x 0.5 ... 2.5 mm²
Flexible 2x 0.5 ... 1.5 mm²
Rigid 1x 0.5 ... 4 mm²
Rigid 2x 0.5 ... 2.5 mm²
Couple de serrage0.6 ... 0.8 N·m
Longueur de dénudage des fils8 mm
Tournevis recommandé0.8 x 4
4.5
Pozidriv 1
Position de montage1 ... 6
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Technique UL/CSA
Tension de fonctionnement maximale UL/CSAOutput Circuit 300 V AC
Capacité de connexion UL/CSAFlexible 1x 18-14 AWG
Flexible 2x 18-16 AWG
Rigid 1x 20-12 AWG
Rigid 2x 20-14 AWG
Couple de serrage UL/CSA7.08 in·lb
Service pilote UL/CSAB300
Environnemental
Température de l'air ambiantOperation -25 ... +60 °C
Storage -40 ... +85 °C
Altitude maximale de fonctionnement autoriséeWithout Derating 2000 m
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SVD981001-4501
Informations RoHS1SVD981001-4401
SCIP5fbfc823-5156-41cc-a66b-ffcc71c571f1 Germany
SCIP simplifié085cf001-619b-4975-8b67-e676aabb8f6b Finland
12cbdee0-13dd-4317-bbe0-99bfb424b500 Sweden
2c9bcd68-81e8-4c75-9ec5-c7d83d8cfeb0 Portugal
3090eb5a-456e-4a39-b5a4-9105559bbd72 Bulgaria
348d4f53-6d54-407d-bc52-a6531aac43d7 Spain
3ac2c488-17f9-4869-9532-09cd91b0b2fd Germany
4501ac42-78aa-4ad7-9cf8-41e21d34bb9b Poland
54748d21-27a6-43e2-917c-c51a5b309d98 Norway
54eb770f-64ef-47c2-9e6c-0556e0ac3296 Hungary
5d110ea3-4eef-417e-a393-f22f26d82b7c Germany
67c64a43-ca57-4b83-b87d-2175ce2d53ae Germany
77ca5fa3-5119-4f9e-a505-ef54cc5a26a0 Germany
822cc916-cb2f-435d-ba1c-90be8aa29e8f Italy
890a4925-fe35-4f21-9790-43872c246606 Czech Republic
8c390854-3be2-4c02-9da9-b2a6a0dcf0d4 Denmark
942329d4-4714-4e7d-a995-16d6dc747e8d Estonia
94a1447c-277b-4048-bfae-7514ff4f2db6 Greece
a0055166-1385-4f72-bc6a-346f8163b707 Croatia
a29c3c45-941a-412a-a675-15a675baed0a Poland
c50829b8-34a6-4362-a74c-b19015ba7f2c Poland
c8bb8b8b-57ac-4574-a8d3-afb9c2f7368d France
cd10422a-75af-433b-a200-36c203b96866 Netherlands
db786b22-4909-4cae-9f78-f76d2e162c05 Belgium
e0a9a4d8-4de0-405b-9fab-d84b35ea1d31 Belgium
e2049f95-baa7-43d0-9b65-a96b9de8e049 Sweden
edd565b1-2fe7-4712-8dfc-91c58785c34d France
f9cb3fef-f83b-4586-b738-f66ceaeb9e53 Hungary
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006536
ABB EcoSolutions
ABB EcoSolutionsOui
Déclaration environnementale de produit - DEP1SAC200438H0001
Certificats et déclarations
Certificat CQCCQC2018010303056014
Certificat CSAUL-CA-L140448-41-22600202-2
Déclaration de conformité - CCC2020980303000208
Déclaration de conformité - CE1SVD981086-00
Déclaration de conformité - UKCA1SVD981086-10
Déclaration de conformité à la loi européenne sur les données1SFC100125C0342
Certificat ULUL-US-L140448-11-22600202-2
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 197 mm
Profondeur/Longueur du niveau d’emballage 130 mm
Hauteur du niveau d’emballage 1109 mm
Poids brut du colis niveau 10.172 kg
Code EAN du niveau d’emballage 14013614553110
Classifications et normes externes
Code de classification des objetsB
ETIM 7EC001446 - Temperature monitoring relay
ETIM 8EC001446 - Temperature monitoring relay
ETIM 9EC001446 - Temperature monitoring relay
eClassV11.0 : 27371810
UNSPSC39122331

ETIM for 1SVR730740R0110 Relais (EC001446)
Caractéristique Valeur
Finition du raccordement électrique (EF003961) Borne à vis
Avec pinces amovibles (EF003340) Non
Nombre de circuits de mesure (EF003425) 1
Mémorisation possible des défaillances (EF003423) Non
Réinitialisation externe possible (EF003426) Non
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 2
Plage de mesure de la température (EF009788) -200 °C
Largeur (EF000008) 22.5 mm
Hauteur (EF000040) 85.6 mm
Profondeur (EF000049) 103.7 mm
