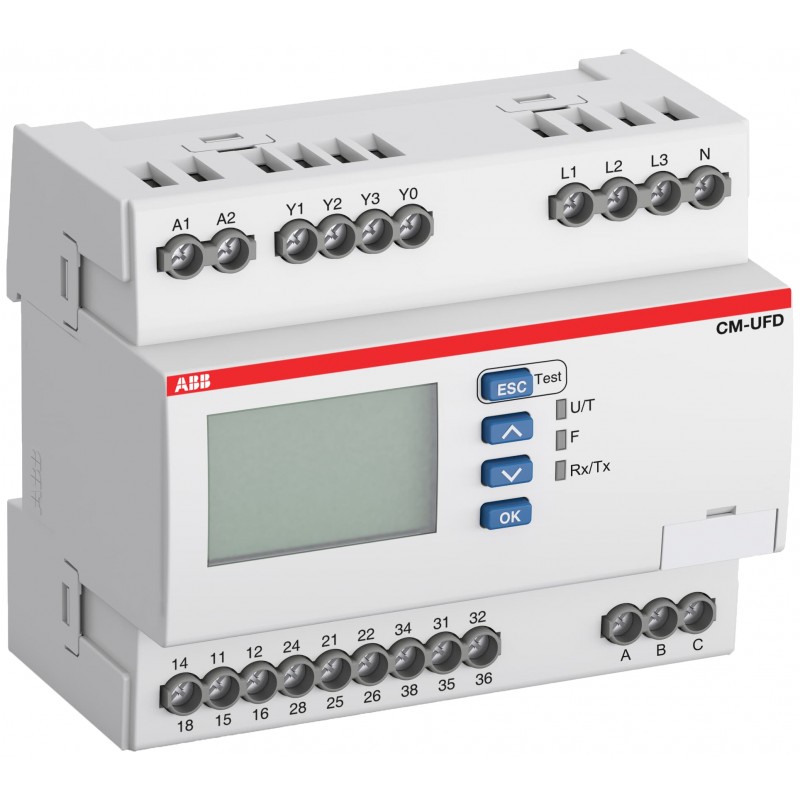

1SVR560731R3701 ABB Relais de surveillance CM-UFDM31M
1SVR560731R3701
ABB
Relais de surveillance CM-UFDM31M
CM-UFD.M31M Grid feeding monitoring rel. 3c/o,L-L=0-540VAC,L-N=0-312VAC,ModbusRTU
Relais > Relais de surveillance tension
Relais électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| EAN | 4013614521126 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC112270D0201 |
| Instructions et manuels | 1SVC560515M0001 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 108 mm |
| Hauteur nette du produit | 90 mm |
| Profondeur/longueur nette du produit | 67 mm |
| Poids net du produit | 0.312 kg |
| Technique | |
| Fonction | Over- and undervoltage monitoring |
| Interrupted neutral monitoring | |
| Over- and underfrequency monitoring | |
| 10 minutes average value monitoring | |
| Vector shift detection | |
| ROCOF monitoring | |
| Plage de mesure | 0 ... 540 V AC |
| Tension d'alimentation de commande nominale (Us) | 24 ... 240 V AC/DC |
| Sortir | 3 C/O (SPDT) Contacts |
| Type de terminal | Bornes à vis |
| Courant de fonctionnement nominal AC-12 (Ie) | (230 V) 4 A |
| Courant de fonctionnement nominal AC-15 (Ie) | (230 V) 3 A |
| Courant de fonctionnement nominal DC-12 (Ie) | (24 V) 4 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 2 A |
| Capacité de commutation minimale | 24 V |
| 10 mA | |
| Degré de protection | Housing IP20 |
| Terminals IP20 | |
| Degré de pollution | 3 |
| Dispositifs de protection contre les courts-circuits | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilité électrique | AC-12 100000 cycle |
| Durabilité mécanique | Nr. Operations 30000000 cycle |
| Capacité de connexion | Flexible with Ferrule 1x 0.25 ... 4.0 mm² |
| Flexible with Ferrule 2x 0.25 ... 0.75 mm² | |
| Flexible with Insulated Ferrule 1x 0.25 ... 4.0 mm² | |
| Flexible with Insulated Ferrule 2x 0.25 ... 0.75 mm² | |
| Flexible 1x 0.2 ... 4.0 mm² | |
| Flexible 2x 0.2 ... 1.5 mm² | |
| Rigid 1x 0.2 ... 6.0 mm² | |
| Rigid 2x 0.2 ... 1.5 mm² | |
| Couple de serrage | 0.5 ... 0.6 N·m |
| Longueur de dénudage des fils | 8 mm |
| Position de montage | 1 ... 6 |
| Montage sur rail DIN | TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 | |
| Normes | VDE-AR-N 4105 |
| VDE-AR-N 4110 | |
| VDE-AR-N 4120 | |
| Technique UL/CSA | |
| Capacité de connexion UL/CSA | Flexible with Ferrule 1x 24-12 AWG |
| Flexible with Ferrule 2x 24-18 AWG | |
| Flexible with Insulated Ferrule 1x 24-12 AWG | |
| Flexible with Insulated Ferrule 2x 24-18 AWG | |
| Flexible 1x 24-12 AWG | |
| Flexible 2x 24-16 AWG | |
| Rigid 1x 24-10 AWG | |
| Rigid 2x 24-16 AWG | |
| Couple de serrage UL/CSA | 4.4 ... 5.3 in·lb |
| Environnemental | |
| Température de l'air ambiant | Operation -20 ... +60 °C |
| Storage -25 ... +50 °C | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SVD981001-4501 |
| Informations RoHS | 1SVD981001-4401 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Déclaration environnementale de produit - DEP | 1SAC200393H0001 |
| Certificats et déclarations | |
| Certificat cULus | cULus508_20170830-E140448 |
| Déclaration de conformité - CE | 1SVD981056-0001 |
| Déclaration de conformité - UKCA | 1SVD981056-1000 |
| Certificat TÜV | TUEV_AR-N4110_500810200-2019 |
| TUEV_BDEW_CM-UFD_M31 | |
| TUEV_AoC_44254-53768-01 | |
| TUEV_BDEW_D8_17_11_44254_017 | |
| ESY_0442540071 | |
| MAVIR-OVRAM-JKV-00748-00-2024-05-31 | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 121 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 71 mm |
| Hauteur du niveau d’emballage 1 | 99 mm |
| Poids brut du colis niveau 1 | 0.365 kg |
| Code EAN du niveau d’emballage 1 | 4013614521126 |
| Classifications et normes externes | |
| Code de classification des objets | B |
| ETIM 7 | EC001438 - Voltage monitoring relay |
| ETIM 8 | EC001438 - Voltage monitoring relay |
| ETIM 9 | EC001438 - Voltage monitoring relay |
| eClass | V11.0 : 27371801 |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Plage de mesure de la tension 1 (EF006134) | 0 V |
| Plage de mesure de la tension 2 (EF006135) | 0 V |
| Type de tension de la plage de mesure (EF003399) | CA |
| Valeur de fonctionnement de la tension (EF008193) | 0 V |
| Délai de temporisation du déclenchement min. réglable (EF008190) | 1 s |
| Délai de retardement du déclenchement min. réglable (EF008192) | 1 s |
| Largeur (EF000008) | 108 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 67 mm |
