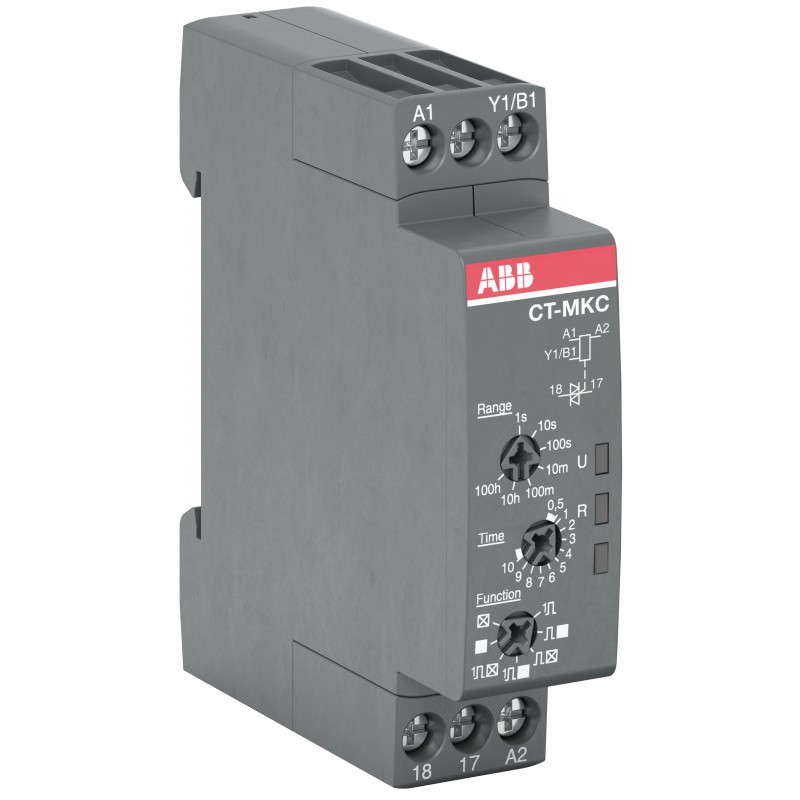

ABB 1SVR508010R1300 1SVR508010R1300 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

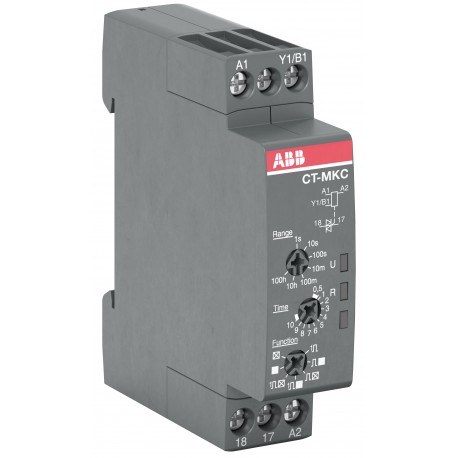

1SVR508010R1300 ABB Relais temp.relay multifonctionnel 12-240VAC/DC

Référence: 1SVR508010R1300

Fabricant: ABB

Description:

Relais temp.relay multifonctionnel 12-240VAC/DC
CT-MKC.31 Time relay, Multifunctional solid-state, 12-240VAC/DC

Catégories:

  • Relais > Relais temporisé
  • ABB > Relais électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 48,38 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
EAN4013614555626
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Fiche technique, Informations techniques2CDC110004C0210_01
Instructions et manuels1SVC500020M1001
1SVC500020M0001
Dessin dimensionnel CAO2CDC001079B0201
Données EPLAN9AAC405924_EPLAN
Dimensions
Largeur nette du produit17.5 mm
Hauteur nette du produit70 mm
Profondeur/longueur nette du produit63 mm
Poids net du produit0.053 kg
Technique
Type de relais temporiséFlasher Starting with OFF
Flasher Starting with ON
Impulse OFF
Impulse ON
OFF-Delay
ON-Delay
Pulse Former
Plage de temps0.05 s ... 100 h
Tension d'alimentation de commande nominale (Us)12 ... 240 V AC/DC
Tension nominale de fonctionnementCircuit auxiliaire 250 V
Fréquence nominale (f)50 / 60 Hz
DC
SortirSolid-State
Type de terminalBornes à vis
Courant de fonctionnement nominal AC-12 (Ie)(230 V) 1 A
Courant de fonctionnement nominal AC-15 (Ie)(230 V) 0.2 A
Courant de fonctionnement nominal DC-12 (Ie)(24 V) 1 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 1 A
Tension nominale de tenue aux impulsions (Uimp)Input Circuit 4 kV
Tension d'isolement nominale (Ui)Input Circuit / Output Circuit 300 V
Degré de protectionHousing IP50
Terminals IP20
Catégorie de surtensionIII
Degré de pollution3
Dispositifs de protection contre les courts-circuitsOutput Circuit NC - F Type Fuses 6 A
Capacité de connexionFlexible 1x 0.5 ... 2.5 mm²
Flexible 2x 0.5 ... 1.5 mm²
Rigid 1x 0.5 ... 4 mm²
Rigid 2x 0.5 ... 1.5 mm²
Couple de serrage0.5 ... 0.8 N·m
Longueur de dénudage des fils7 mm
Tournevis recommandé0.8 x 4
Pozidriv 1
Position de montage1 ... 6
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
NormesCAN/CSA C22.2 No.14
IEC/EN 63000
IEC/EN 61812-1
UL 60947-5-1
Technique UL/CSA
Capacité de connexion UL/CSAFlexible 1x 18-14 AWG
Flexible 2x 18-16 AWG
Rigid 1x 20-12 AWG
Rigid 2x 20-16 AWG
Couple de serrage UL/CSA4.43 ... 7.08 in·lb
Inflammabilité selon UL94V-2
Environnemental
Température de l'air ambiantOperation -20 ... +60 °C
Storage -40 ... +85 °C
Altitude maximale de fonctionnement autoriséeWithout Derating 2000 m
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SVD981001-4501
Informations RoHS1SVD981001-4401
SCIPf76cf63a-cf5f-4cbe-8e7c-8464385d68b4 Germany
SCIP simplifié06d52cca-07e8-4843-ba4a-03b7d2e11d7c Germany
1e05673f-896f-42d5-b20a-f0051a53ff63 Belgium
23418e32-0e12-4f34-941a-68480653db04 Germany
291819ff-8411-46f0-b230-8406273b2284 Hungary
3ad6bbcc-61b4-4afa-ac05-62676d1d5895 Croatia
48b655ff-4883-41e4-a683-068498cf1ed1 Hungary
48d9d0ae-71b1-418f-8124-e28a0d37088d Portugal
4d380e22-b907-43df-ac49-fe75e1084ffc Greece
8c51bf89-756e-4bf5-8093-d02602b4992e Poland
8ef4725c-5786-4f41-87b0-aefe77247bc1 France
9f8be636-b608-463b-85fe-2ee623371501 Netherlands
a4ef6ffd-20a6-4ef1-8376-9a0165480906 Germany
a74911b1-7752-4911-a27c-790d7502543b France
b3363491-8e5d-40e2-b74f-499fb3dabdaf Denmark
b3d68678-c317-45f6-9d4b-c79c6f5ca53a Belgium
b86788f4-5048-4ce9-b03f-c04da83bf69e Norway
bc9f8d7a-f0b0-499f-ae79-bc3e1e647162 Bulgaria
bdc706fb-9557-4d11-85b6-a4dd5a80f478 Spain
c5183471-42e7-498f-bd08-306821836994 Sweden
c6933d30-a632-40ce-a3dd-6104980d77ec Sweden
c7b67daa-c816-4e4f-8b05-95a15ebeea20 Poland
cb192b23-583d-49e8-bfeb-4bd8d5ded7f8 Finland
dbad125b-aeb4-43d3-8789-3d8f372feafc Italy
df11ddeb-8c94-4a81-9f6f-32769662f6d5 Czech Republic
e419fab5-d588-448e-b8a6-aef3d2d9a48b Poland
e4e8998c-a4db-4886-a143-90d50f4bb703 Germany
e9677c38-57a9-45eb-a666-fde2c4fac72f Estonia
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006536
Certificats et déclarations
Certificat CCCCCC_2019010303150608
Certificat CQCCQC2019010303150608
Certificat cULuscULus_20031209-E140448
Déclaration de conformité - CCC2020980303000209
Déclaration de conformité - CE1SVD981068
Déclaration de conformité - UKCA1SVD981068-10
Certificat DNV GLDNV_GL_TAA00002TS
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 189 mm
Profondeur/Longueur du niveau d’emballage 120 mm
Hauteur du niveau d’emballage 165 mm
Poids brut du colis niveau 10.065 kg
Code EAN du niveau d’emballage 14013614555626
Code EAN du niveau d’emballage 24013614580451
Classifications et normes externes
Code de classification des objetsK
ETIM 7EC001439 - Timer relay
ETIM 8EC001439 - Timer relay
ETIM 9EC001439 - Timer relay
eClassV11.0 : 27371605
UNSPSC39121519
Numéro E (Finlande)2712893
Numéro E (Norvège)4189315

ETIM for 1SVR508010R1300 Relais (EC001439)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueFonction retardée à l'enclenchement (EF003374)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction retardement du déclenchement (EF003401)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction glissant à l'enclenchement (EF003378)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction à contact fugitif (EF003402)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction étoile/triangle (EF003380)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction formation d'impulsion (EF003403)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction clignotement avec pause, temps fixe (EF003363)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction clignotement avec impulsion, temps fixe (EF003364)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction cadencée avec pause, variable (EF003365)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction cadencée avec impulsion, variable (EF003366)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande à distance possible (EF003361)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueUniquement adapté pour commande à distance (EF003362)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEnfichable sur un contacteur (EF006952)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique12 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique12 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique12 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique1 A
Nom de la caractéristiquePlage temporelle (EF003384)
Valeur de la caractéristique0.05 s
Nom de la caractéristiqueNombre de sorties, non retardées, contact à ouverture (EF006835)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact à fermeture (EF006836)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact inverseur (EF006837)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, retardées, contact à ouverture (EF006838)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, retardées, contact à fermeture (EF006839)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, retardées, contact inverseur (EF006840)
Valeur de la caractéristique0
Nom de la caractéristiqueSorties, commutable, retardées/non retardées (EF006988)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec sortie de semiconducteur (EF003373)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique17.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique70 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique63 mm

FICHE TECHNIQUE - PDF
